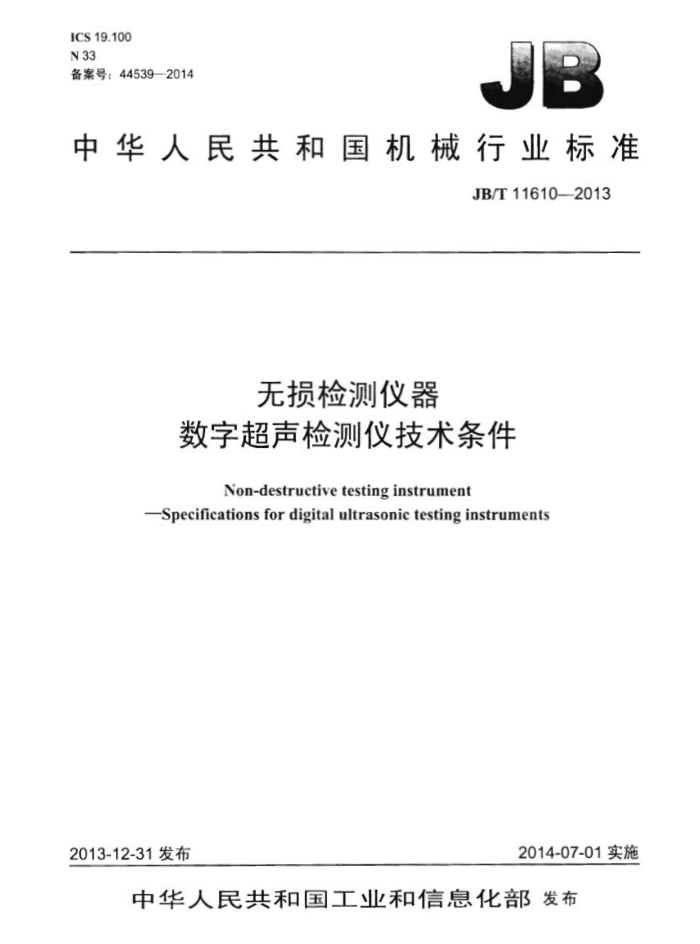

ICS 19.100 N33 备案号：44539—2014
中华人民共和国机械行业标准
JB/T116102013
无损检测仪器
数字超声检测仪技术条件
Non-destructivetestinginstrument
-Specificationsfordigitalultrasonictestinginstruments
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11610—2013
目 次
前言范围
III
1
2 规范性引用文件 3 术语和定义 4 符号和含义 5要求... 5.1一般要求. 5.2显示器... 5.3 稳定性.. 5.4 发射器... 5.5 接收器.. 5.6模数转换部分 5.7安全要求 6试验方法
t
-
t
6.1 试验基准条件， 6.2 试验用仪器仪表 6.3 外观.. 6.4 稳定性... 6.5 发射器. 6.6 接收器 6.7 模数转换部分. 6.8 基本安全要求. 7检验规则 7.1 出厂检验和型式检验项目 7.2 出厂检验. 7.3 型式检验... 7.4 判定规则 8标志、包装、运输和存，
1
1
-
1s 17 18 18 19 19 19 19 19 20
8.1 标志. 8.2 包装、运输和贮存图1 防发射脉冲损坏检测设备的保护电路图2 测量的发射脉冲参数图3 测量发射能量泄漏抑制的连接方式图4 测量发射脉冲后盲区的设备连接方式图5 测量发射脉冲后言区时在超声检测仪显示屏上的波形图图6 设备的通用连接方式图7 采用通用的设备连接方式产生的检测波形图 8 用于检测时基线性的信号时序图
福
.9 10 .11 11 13 14 16
1 JB/T11610—2013
图9测量超声检测仪响应时问的时序图表1符号和含义表2乘直线性的理论和允差值表3出厂检验和型式检验
.17
3 .14 .18
II JB/T11610--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：汕头市超声仪器研究所有限公司、武汉中科创新技术股份有限公司、苏州华测检
测技术有限公司、南通友联数码技术开发有限公司、广东省中山市特种设备检验所、辽宁仪表研究所、 硕德（北京）科技有限公司、常州超声电子有限公司、济宁鲁科检测器材有限公司、爱德森（厦门）电子有限公司、广东汕头超声电子股份有限公司超声仪器分公司、太原重工有限公司、深圳国技仪器有限公司。
本标准主要起草人：陈和坤、王子成、朱平、郭振祥、富阳、徐波、香勇、潘振新、马军、林俊明、 谢晓宇、吴锦湖、陈伟、常静川、张力。
本标准为首次发布。
TII JB/T11610—2013
无损检测仪器 数学超声检测仪技术条件
1范围
本标准规定了数字超声检测仪（以下简称为超声检测仪）的术语和定义、符号和含义、要求、检验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用脉冲式、采用单晶或双品探头、中心频率在0.2MHz～25MHz范围内超声检测仪。 本标准可参照应用于自动检测系统中的超声检测仪，本标准不适用下连续波工作的超声检测仪以及超声测厚仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB4793.1一2007测量、控制和试验室用电气设备的安全要求 第1部分：通用要求 GB/T6587—2012电子测量仪器通用规范 GB/9969工业产品使用说明书总则 GB/T12604.1—2005无损检测术语超声检测 GB/T19001质量管理体系要求
3术语和定义
GB/T12604.1界定的以及下列术语和定义适用本文件
3.1
放大器频率响应 amplifierfrequencyresponse 放大器增益随输入信号频率变化的关系。 注：通常用增益（一般指峰值增益）对频率的特性曲线表示。
3.2
放大器带宽amplifierbandwidth 频谱高低截止频率之问的宽度。本标准采用的裁止频率是增益比峰值增益低3dB的频点。
3.3
发射能量泄漏抑制 crosstalkdampingduringtransmission 当超声检测仪置于双品探头工作方式（发射器和接收器分开）时，在发射脉冲传送过程中，从发射
器输出端到接收器输入端的能量泄漏抑制量。 3.4
经过校准的分贝切换器calibrateddB-switch 以分贝量值校准过的用汀控制超声检测仪增益的器件。
3.5
发射脉冲后盲区 deadtimeaftertransmitterpulse JB/T11610—2013
采用脉冲回波技术时，放大器由于发射脉冲而饱和，发射脉冲起始后放大器无法响应输入信号的时问。
3.6
数字采样误差digitizationsamplingerror 由模数转换器周期性测量采样引入的输入信号的显示辐度误差。
3.7
有效增益范围 dynamicrange 超声检测仪能够显示的最大信号幅度与最小信号幅度之比。
3.8
等效输入噪声 equivalentinputnoise 在超声检测仪显示屏上观察到的电噪声电平的一种量度，由接收器的输入端测得的输入信号电平确
定。如果放大器本身没有噪声信号，则显示屏显示的信号电平就会与输入信号电平相同。 3.9
外部衰减器 external attenuator 用于检测超声检测仪的可溯源的经过校准的标准衰减器。
3.10
增益中间值 midgainposition 超声检测仪增益设置到其最大值与最小值之和的一半，用分贝表示。 例如某台超声检测仪的最大增益为100dB，最小增益为0dB，则增益中间值为50dB。
3.11
脉冲上升时间 pulserisetime 脉冲前沿的幅度从其峰值幅度的10%上升到90%所需的时间。
3.12
脉冲反冲pulsereverberation 发射脉冲波形中在预期输出后的第二个同波的最大幅度。
3.13
接收器输入阻抗 receiverinputimpedance 以等效成并联的电阻和电容表征的按收器内部阻抗的特性。
3.14
数字超声检测仪的响应时间 responsetimeofdigital ultrasonicinstruments 数字超声检测仪从检测到信号至显示其峰值幅度90%所需的时间。
3.15
瞬时分辨力 temporal resolution 分辨到两个脉冲间蜂谷幅度相差6dB时的最小时间间隔。
3.16
时间相关增益 time-dependentgain(TDG) 某些超声检测仪具有的时间与增益相关功能，用于补偿由了传播声程而引起的回波信号的衰减。
3.17
窄脉冲shortpulse 脉冲幅度超过其峰值幅度一半的时问间隔内，占宽小于1.5个周期的射频脉冲。
4 4符号和含义
超声检测仪的符号和含义见表1。
2 JB/T11610—2013
表1 符号和含义单位 dB pF pF dB Hz Hz Hz Hz 一 V/VHz
舍义
符号 Ao、A. Cmay Cmie D, 人 Jmat 万 6 N nis R1 Rma Rain s T inal To IAF A2 4 t Ue Ua Uin Uars Umie U, Uso Urs Z. Ay AT
检测过程中所用的衰减器的设定值最人增益时接收器的并联电容最小增益时接收器的并联电容发射过程中发射能量泄漏抑制
-3dB时的下限频率频谱中最大幅度的频率 -3dB时的上:限频率
中心频率测量次数
接收器输入端的每平方根带宽噪声
瑞电阻
Q Q ? dB S s s s n v v v v v v v v 2 Hz n
最人增益时接收器的输入电阻鼓小增益时接收器的输入电阻
衰减器设定值
时间相关增益曲线结束时间时间相关增益曲线开始时间
瞬时分辨力脉冲宽度
发射脉冲幅度从峰值幅度的10%达到90%的上升时间
接收器输入电压接收器输入等效噪声
输入电压接收器最人输入电压接收器最小输入电压发射脉冲反冲幅度
带有502负载的发射器，其发射脉冲的电压幅度带有752负载的发射器，其发射脉冲的电压幅度
发射器的输出阻抗
频带宽度时间增量
5 要求
5.1一般要求
超声检测仪应满足下列条件： a）生产企业通过GB/T19001质量管理体系认证，或产品获得由有资质的检测机构检测合格并出具
检测报告；
3 JB/T11610—2013
b）标明制造者名称、型号和系列，并在底板和外壳上标明唯一编号： c）附有与超声检测仪型号和系列相符的出厂合格证： d）附有与超声检测仪型号和系列相符的使用说明书： e）附有与出厂配置相符的装箱单： f）附有外形尺寸、结构简图： g）标明质录（在工作条件下）： h）标明电源类型： i）标明探头插座规格： j）标明电池工.作时间（新电池在最大功耗情况下）： k）按照技术要求T作时，温度和电压[交流电和（或）电池]的范围，如需预热，应规定预热时间： 1）当电池电压过低使超声检测仪性能低下技术要求时的指示方式： m）标明数据输出及存储部件。
5.2 显示器
应列出下列各项： a）显示屏刻度区域的尺寸： b）垂直和水平方向长、短刻度线的数目： c）声速范用和延迟范围： d）时基线性： e）A型显示的像素数量。
5.3 稳定性 5.3.1 预热后的稳定性
预热后的稳定性应符合下列要求： a）信号幅度变化的最大允许值为全屏幅度的土5% b）沿时基线漂移的最大允许值为全屏宽度的土1%。
5.3.2 2显示抖动
显示信号变化应符合下列要求： a）信号幅度变化的最大允许值为企屏幅度的土2% b）信号位置变化的最大允许值为全屏宽度的土1%：
5.3.3相对电压变化的稳定性
相对电压变化信号应符合下列要求： a）信号幅度变化的最大允许值为全屏幅度的土5%： b）信号位置变化的最大允许值为全屏宽度的土1%。 低电压自动关机系统或报警指示（如果有的话》应在回波参考信号的幅度从初始设定值变化了全屏
幅度的土2%，或其位置从初始设定值变化了全屏宽度的土1%以前起作用。 5.4发射器 5.4.1脉冲重复频率
在每个设定值下测得的脉冲重复频率值应在制造者技术规格书中规定值的土5%以内，且显示范围
4 ICS 19.100 N33 备案号：44539—2014
