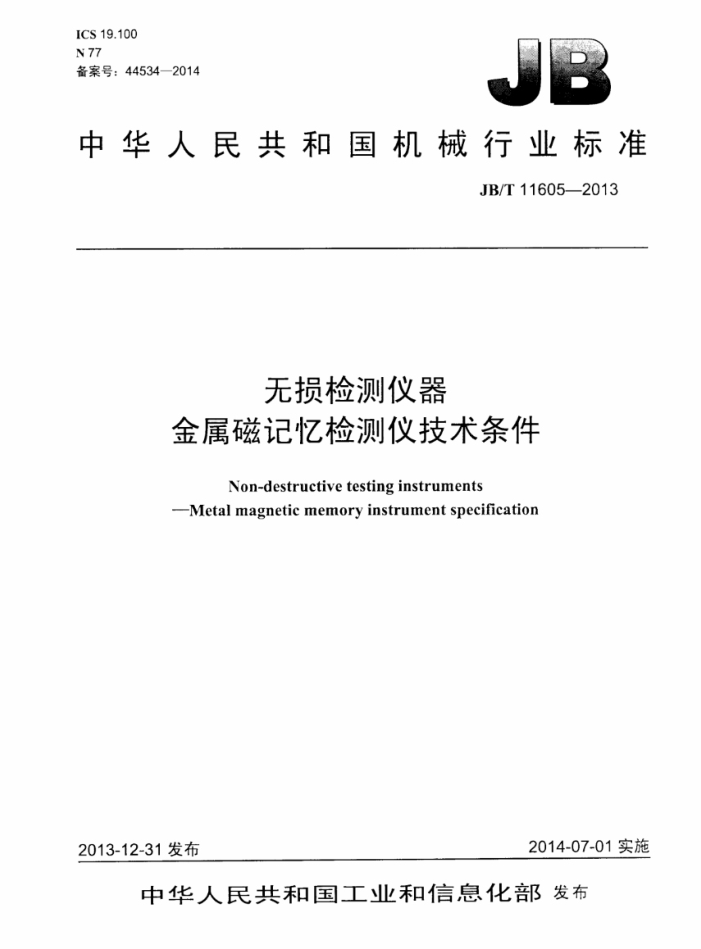

ICS 19.100 N 77 备案号：44534—2014
中华人民共和国机械行业标准
JB/T11605—2013
无损检测仪器
金属磁记忆检测仪技术条件
Non-destructivetestinginstruments
Metal magnetic memory instrument specification
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11605—2013
目 次
前音范围
1
2规范性引用文件 3术语和定义，
要求 4.1正常工作条件 4.2 性能要求.. 4.3 其他功能. 5试验方法. 5.1 磁场测量相对误差试验 5.2 位置测量相对误差试验 5.3 噪声试验.. 5.4 位置分辨力试验， 5.5 耐温耐湿性能试验、 5.6运输试验. 6检验规则. 6.1 出厂检验 6.2 型式试验. 7标志、包装、运输和贮存 7.1标志. 7.2 包装. 7.3 运输和贮存图1 磁记忆显示方式.. 图2磁记忆探头小车移动轨道示意图表1 耐温耐湿试验参数表2基本环境条件. 表3 出厂检验及型式检验
4
6 JB/T11605—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：爱德森（厦门）电子有限公司、辽宁仪表研究所、深圳华测检测技术股份有限公
司。
本标准主要起草人：林俊明、李洪国、朱平、赵晋成、李寒林。 本标准为首次发布。
= JB/T11605—2013
无损检测仪器 金属磁记忆检测仪技术条件
1范围
本标准规定了金属磁记忆检测仪（以下简称仪器）的术语和定义、技术要求、检验规则和标志、包装、运输和存等内容。
本标准适用于数字式金属磁记忆检测仪。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T2611—2007试验机通用技术要求 GB/T12604.10无损检测术语磁记忆检测 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法 JB/T 6147--2007 试验机包装、包装标志、储运技术要求
3 术语和定义
GB/T12604.10界定的术语和定义适用于本文件。
4要求
4.1正常工作条件
仪器应在下列条件下正常工作： a）环境温度-25℃～55℃： b）相对湿度不大于80%； c）电源电压AC220V土10V； d）电源频率为50Hz土1Hz。
4.2 性能要求 4.2.1 基本参数
仪器各项性能如下： a）磁场测量相对误差： b）位置测量相对误差； c）测量范围； d）测量通道数量； e）增益；
1 JB/T11605—2013
f）显示方式： g）位置测量分辨力。
4.2.2磁场测量相对误差
磁场测量的相对误差应不大」5%。 4.2.3位置测量相对误差
位置测量的相对误差应不大于5%。 4.2.4磁场测量范围
磁场测量范围至少为士1000A/m。 4.2.5噪声
噪声应不大]5A/m。 4.2.6通道数量
至少应具有2个检测通道。 4.2.7背景磁场抑制
应具有抑制背景磁场干扰的功能。 4.2.8校准
应具有利用大地磁场校准探头的功能。 4.2.9增益
增益范围应不小于50dB。 4.2.10 显示方式
至少应其有时基扫描显示方式，如图1a）所示。推荐仪器具有阴影显示方式及叠合显示方式，如图1b）、1c）所示。
55 5n2
n
人
人
a）时基显示
b）阴影显示
c）叠合显示
图1 磁记忆显示方式
2 JB/T11605—2013
5.2 位置测量相对误差试验
位置测量相对误差试验步骤如下： a）磁记忆数据校准设为“大地磁场”。 b）测长计数显示设为“开”。 c）将小车放置在带有精确刻度的轨道上，轨道长500mm，如图2所示。沿着轨道白刻度为0mm
的地方开始走动，当走到轨道500mm的地方，记录此时屏幕上显示的测量长度S［单位为毫米（mm），
位置测最的相对误差计算方法见公式（2）：
(S500)
AS:
x100%.
...(2)
500
5.3噪声试验
噪声试验步骤如下： a）将仪器放置在磁屏蔽箱中。 b）磁记忆数据校准设为“大地磁场” c）将探头归一化之后，把探头放置在与归一化磁场方向垂直的水平位置，则此时测出来的数值Hp
就是磁记忆检测的噪声。
5.4位置分辨力试验
位置分辨力试验步骤如下： a）磁记忆数据校准设为“大地磁场”； b）测长计数显示设为“开”； c）将小车放置在带有精确刻度的轨道上，轨道长500mm，如图2所示。沿着轨道自刻度为0mm
的地方开始走动，当走到钢直尺上L［单位为毫米（mm）】的位置时，记录采样点数N。
500
0
小车物动就道
500mm
磁记忆探头小车
图2磁记忆探头小车移动轨道示意图
位置分辨力计算方法见公式（3)：
AL L
(3)
N
5.5耐温耐湿性能试验 5.5.1高温试验
将仪器放入高温箱内，试验参数见表1。 高温试验后，使温度降至室温，取出仪器并在正常工作条件下放置24h以上，再对仪器进行性能
试验。其性能仍能满足4.3.12的要求。 5.5.2低温试验
将仪器放入低温箱内，试验参数见表1。
4 JB/T11605—2013
低温试验后，使温度升至室温，使温度升至室溢，取出仪器并在正常工作条件下放置24h以上，再对仪器进行性能试验（低温试验后，若仪器有凝水现象，应适当延长预热时间或采用风扇通风等其他方法迅速去潮）。其性能仍能满足4.3.12的要求。 5.5.3 耐湿试验
耐湿性能的检测方法应按GB/25480一2010中4.4的要求执行。其性能仍能满足4.3.12的要求。 5.6 运输试验
运输性能的试验项目和方法应按GB/T25480-2010中第4章执行。
6 检验规则
6.1 出厂检验 6.1.1 凡出厂产品应经过制造厂质量检验部门按出厂检验项目检验合格，签发产品合格证后方可出厂。 6.1.2 出厂检验按表3规定项目进行。 6.2 型式试验 6.2.1 型式试验按表3规定项目进行。 6.2.2 凡属下列情况之一者，应进行型式检验：
a）新产品或老产品转厂生产的型式鉴定； b)i 正式生产后，如结构、材料、工艺有较大的改变，可能影响产品性能时： c）正式生产后，每二年进行一次检验； d）产品长期停产后，恢复生产时： e）出厂检验结果与上次型式检验结果有较大差异时。
表3 出厂检验及型式检验要求
序 号 - 2 3 4 5 6 7 90 9 10 11 12 13 14 注：“》”为必检项日，“ 为不检项日。
型式试验
试验项目磁场测量相对误差位置测量相对误差磁场测量范围
试验方法 5.1 5.2 日视检测 5.3 日视检测日视检测日视检测日视检测日视检测 5.4 日视检测 5.5.1、5.5.2 5.5.3
出厂检验
4.2.2 4.2.3 4.2.4 4.2.5 4.2.6 4.2.7 4.2.8 4.2.9 4.2.10 4.2.11 4.3.1 4.3.2 4.3.2 4.3.3
7 7 7 7 7 / 7 7 7 7 7 - 一
> 7 V V V V 7 V V 7 / 7 V >
噪声通送数量背聚磁场抑制
校准增益显示方式位置分辨力外观质量耐温试验耐湿试验运输试验
5.6
