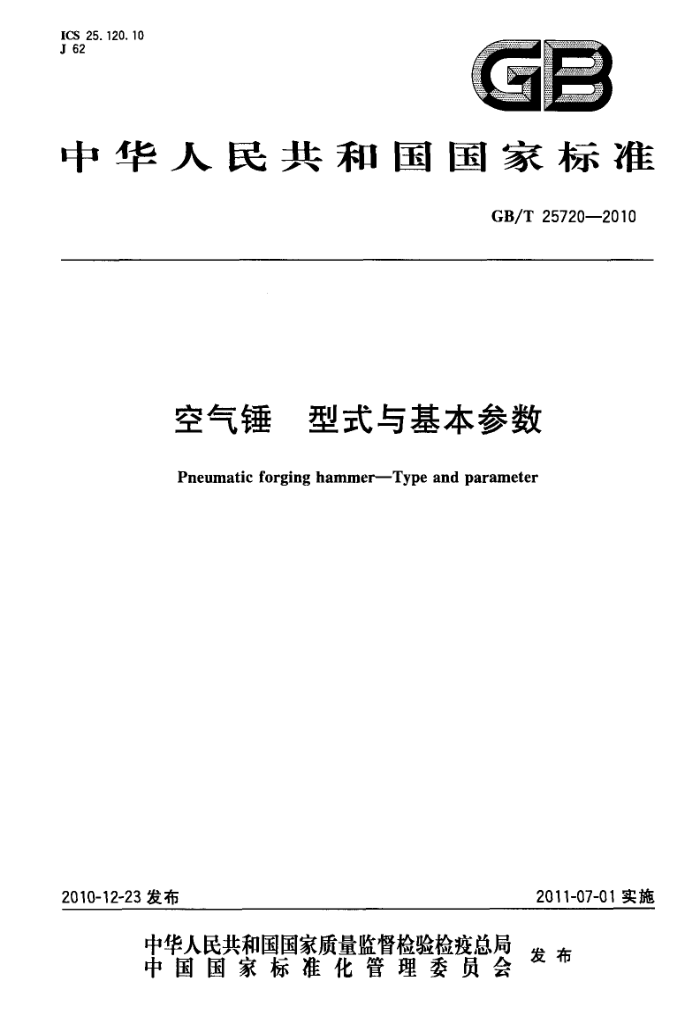

中华人民共和国国家标准
GB/T25720—2010
空气锤 型式与基本参数
Pneumatic forging hammerType and parameter
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25720—2010
前言
本标准由中国机械工业联合会提出本标准由全国锻压机械标准化技术委员会（SAC/TC220)归口。 本标准起草单位：安阳锻压机械工业有限公司、深圳市华测检测有限公司。 本标准主要起草人：张鑫、高书文、王卫东、郭冰、刘宏献、刘福海、周斌、朱平。
1 GB/T25720—2010
空气锤 型式与基本参数
1范围
本标准规定了空气锤的型式与基本参数。 本标准适用于热态金属自由锻造的双作用空气锤。
2术语和定义
下列术语和定义适用于本标准。
2. 1
单体锤onepiecehammer 砧座与机身为一体的空气锤。
2. 2
分体锤twopiecehammer 砧座与机身为两体的空气锤。
空气锤的型式
3
空气锤的型式分为单体锤和分体锤，单体锤见图1，分体锤见图2。
45
图2分体锤
图 1 单体锤 GB/T25720—2010
4 空气锤的基本参数 4. 1 单体锤的基本参数
单体锤的基本参数应符合图1和表1的规定。
表1 单体锤的基本参数
上下砧块镜面尺寸
落下部分 公称打击 锤头打击 工作区间 锤杆中心线至质量
型号
能量 J 90 160 270 530 700 1 000
频次 min-1 245 245 250 245 230 210
高度H mm 135 160 240 245 270 300
mm
锤身距离L
kg 9 15 25 40 55 75
mm 120 140 200 235 270 280
长度c 60 70 100 120 135 145
宽度b 35 40 50 55 60 65
C41-9 C41-15 C41-25 C41-40 C41-55 C41-75 注：落下部分质量小于或等于75kg的空气锤可制成单体锤。 4.2 分体锤的基本参数
分体锤的基本参数应符合图2和表2的规定。
表 2 分体锤的基本参数
落下部分 公称打击 锤头打击 工作区间 锤杆中心线至 上下砧块镜面尺寸质量
砧座质量
能量 ) 530 700 1 000 2 500 5 600 9 500 13 700 19 000 27 000
型号
高度H 锤身距离L mn
mm
频次 min-1 245 230 210 180 140 120 115 105 95 80
kg
kg 40 55 75 150 250 400 560 750 1 000 2 000 54 000
mm 235 270 280 350 420 520 550 750 800 950
长度c 宽度6 120
C41-40 C41-55 C41-75 C41-150 C41-250 C41-400 C41-560 C41-750 C41-1000 C41-2000
245 270 300 370 450 530 600 670 800 1 000
55 60 65 85 100 120 140 160 180 210
400 600 750 1 500 2 500 4 800 6 720 9 000 12 000 24 000
135 145 200 220 250 300 330 365 410
注1：落下部分质量包括锤杆、上砧块、楔铁等相联接的零件的质量。 注2：锤头的行程不应小于工作区间的高度H。 注3：砧座质量不包括砧垫、下砧块、楔铁等相联接的零件质量。
4.3 公称打击能量的计算
公称打击能量E以上砧块向下运动，其下平面移动至表2所列锻件高度时的速度和质量计算，应按式(1)计算确定：
E= 1
...(1 )
2my?
2 GB/T25720—2010
式中： E—公称打击能量，单位为焦耳(J)；
落下部分的质量，单位为千克（kg）；上砧块下平面向下运动至公称打击能量下的锻件高度（见表3)时的速度，单位为米每秒(m/s)。
m-
表3公称打击能量下的锻件高度
落下部分质量
15 25 40 55 75 150 250 400 560 750 1000 2 000
9
kg
公称打击能量下的锻件高度
20 25 30 35 35 40 45 50 60 70 80 90 145
