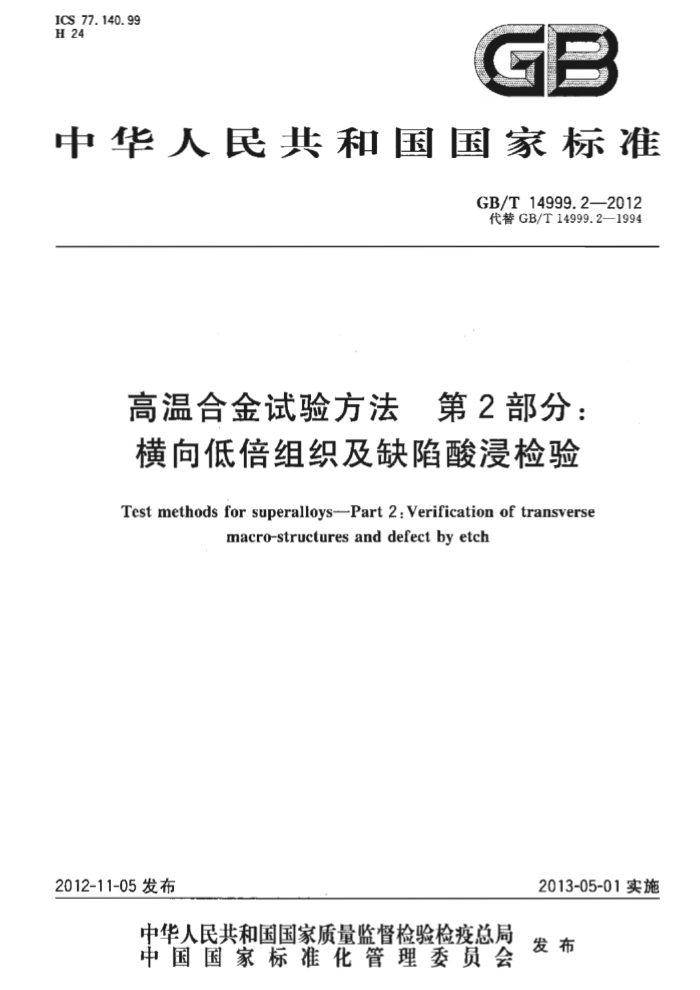

ICS 77.140.99 H 24
GB
中华人民共和国国家标准
GB/T14999.2—2012 代替GB/T14999.2—1994
高温合金试验方法 第2部分：横向低倍组织及缺陷酸浸检验
Test methods for superalloys-Part 2: Verification of transverse
macro-structuresanddefectbyetch
2013-05-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和 中国
国家标 准
高温合金试验方法 云第2部分：横向低倍组织及缺陷酸浸检验
GB/T 14999.22012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数17千字
2013年4月第一版 2013年4月第一次印刷
*
书号：155066·1-46044定价 个16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T14999.2—2012
前言
GB/T14999《高温合金试验方法》分为六个部分：第1部分：纵向低倍组织及缺陷酸浸检验；
第2部分：横向低倍组织及缺陷酸浸检验；第3部分：棒材纵向断口检验；第4部分：轧制高温合金条带晶粒组织和一次碳化物分布测定；一第6部分：锻制高温合金双重晶粒组织和一次碳化物分布测定方法；一第7部分：高温合金铸件晶粒度、一次枝晶间距和显微疏松测定方法。 本部分为GB/T14999的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替GB/T14999.2一1994《高温合金横向低倍组织酸浸试验法》。 本部分与GB/T14999.2一1994相比，主要变化如下：
增加了“引言”、“范围”、“规范性引用文件”、“缺陷和不均匀组织的类型及特征”、“检验与评定”、“结果表示方法”、“检验报告”等技术内容见第1章、第2章、第3章、第5章、第6章和第 7章); 细化了腐蚀剂的配比和方法（见表1）；增加了铸锭、熔检料、锻（轧）坏或件的横向低倍检验的技术内容（见5.2，5.3）；增加了“高温合金铸锭横向低倍检验项目示例”和“高温合金熔检料、锻(轧)坏或件横向低倍检验项目示例”（见附录A和附录B）)。
本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会(SAC/TC183)归口。 本部分主要起草单位：东北特殊钢集团有限责任公司、钢铁研究总院、冶金工业信息标准研究院。 本部分主要起草人：陈庆新、昊贵林、衰英、栾燕、王志刚、谷强、庄景云、戴强。 本部分所代替标准的历次版本发布情况为：
A
产
GB/T14999.2—1994。
家
I GB/T14999.2—2012
引言
本部分提供了高温合金横向低倍组织的检验方法。本部分提供的图片基本上以原实物照片的几何图形为基础，不涉及特定合金的技术条件，仅对测定方法做出推荐性应用要求。
本部分提供的检验方法仅适用于二维平面横向低倍中缺陷和不正常组织的检验，不适于三维立体的缺陷和不正常组织的检验。
本部分仅作为推荐性检验和评定方法，不对高温合金横向低倍组织合格验收进行规定。
Ⅱ GB/T14999.2-—2012
高温合金试验方法第2部分：横向低倍组织及缺陷酸浸检验
1范围
GB/T14999的本部分规定了高温合金横向低倍组织常见缺陷和不均勾组织的类型及特征、试样截取与制备、试样的浸蚀、检验与评定、结果表示方法、检验报告等。
本部分适用于高温合金铸锭、熔检料、锻（轧）坏或件的横向低倍组织检验。其他产品可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
：·件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14999.1高温合金试验方法第1部分：纵向低倍组织及缺陷酸浸检验
3常见缺陷和不均匀组织的类型及特征
GB/T14999.1界定的以及下列常见缺陷和不均匀组织类型和特征的描述适用于本文件。
..3. 1
锭型偏析合金铸锭结晶过程中的产物。由于柱状晶成长把低熔点组元、气体及偏析元系推间尚未冷凝中心
液相区，随着柱状晶发展，这些低熔点组元析出气体后合金元素不断增加，使固液相交界处出现一个偏析方框。这种偏析方框中所含过量杂质，未能充分在剩余钢液中扩散均勾，或扩散致帽口，被冷凝下来，形成锭形偏析。
在横向酸浸试片上呈现腐蚀较深的，由密集暗色小点组成的偏析区，多呈方框形，亦有成圆框形，其形状由锭模而定。
4试样截取与制备
4.1试样截取部位和数量应在产品标准或相应的技术文件中规定。未规定时，合金铸锭一般在合金铸锭头、尾部分别取样1个试样，熔检料、锻（轧》坏或件一般在相当于合金铸锭头、尾部位分别取样1个试样。 4.2试样的检验面应垂直于锻轧方向。截取试样时应采用不改变材料组织结构的方法，受检面应注意去除加工方法（如切割热、冲床或锯床压皱、锤击剩断等）的影响。允许从表面质量或尺寸不合格的产品上取样。 4.3试样的厚度为15mm~30mm。经机加工或磨光后，试样检验面的粗糙度Ra应不大于3.2um。 4.4如产品标准或合同中没有规定，推荐使用的腐蚀剂、腐蚀条件和方法见表1。
1 GB/T14999.2—2012
表1推荐使用的腐蚀剂、腐蚀条件和方法
序号 1
腐蚀剂
适用范圈铁基合金
腐蚀条件和方法
盐酸92mL+硫酸5mL+硝酸3mL 硫酸钢1.5g+盐酸40mL+无水乙醇 用水清洗，吹于或用吸水纸吸干 20 mL
冷酸没蚀：0.3min~2min
镍基合金
2
冷酸浸蚀：0.5min~10min；用水清洗，吹干或用吸水纸吸干
3
硫酸铜150g+硫酸35mL+盐酸500mL
所有合金
因浸蚀过深需要返工时，受检样应重新磨制后再进行浸蚀。
注；可以通过改变腐蚀剂成分的比例和腐蚀条件，获得最佳的腐蚀效果。
5.检验与评定
5.1检验方法
以目视或使用10倍以下的放大镜进行观察。
5.2合金铸锭的评定方法
合金铸锭一般检验裂纹、缩孔、气泡、中心疏松等缺陷。只判定缺陷类别，不要求评定缺陷级别。典型图片参见附录A。 5.3熔检料、锻（轧)坏或件的评定方法
熔检料、锻（轧）坏一般检验相当于合金铸锭头、尾部的横截面低倍组织；对于盘环锻（轧）件一般检验表面低倍组织及缺陷。只判定不均匀组织及缺陷的类别，不要求评定级别。典型图片参见附录B。
1
6结果表示方法
以判定的不均匀组织或缺陷的类别来表示，并用文字说明不均匀组织或缺陷出现的位置、尺寸等。
7 检验报告
检验报告应包括以下内容： a) 本部分编号： b) 材料牌号、规格； c) 炉号、件号； d) 热处理制度； e) 试样切取部位、数量； f) 选用的测定方法； g) 检验结果； h) 检验报告编号及日期； i) 检测人、校对人和审核人签宇。
2 GB/T14999.2—2012
附录A （资料性附录）
高温合金铸锭横向低倍检验项目示例
A.1图A.1为GH1015合金经电弧炉十电渣炉熔炼的合金铸锭气泡。 A.2图A.2为GH1140合金经电弧炉熔炼的合金铸锭尾部轴心晶间裂纹。 A.3图A.3为GH4169合金Q406mm真空自耗锭头部中心疏松。
图A.1 GH1015合金经电弧炉+电渣炉熔炼的铸锭气泡组织
图A2GH1140合金经电弧炉熔炼的铸锭尾部轴心晶间裂纹 GB/T14999.2—2012
图A.3GH4169合金@406mm真空自耗锭头部中心疏松
