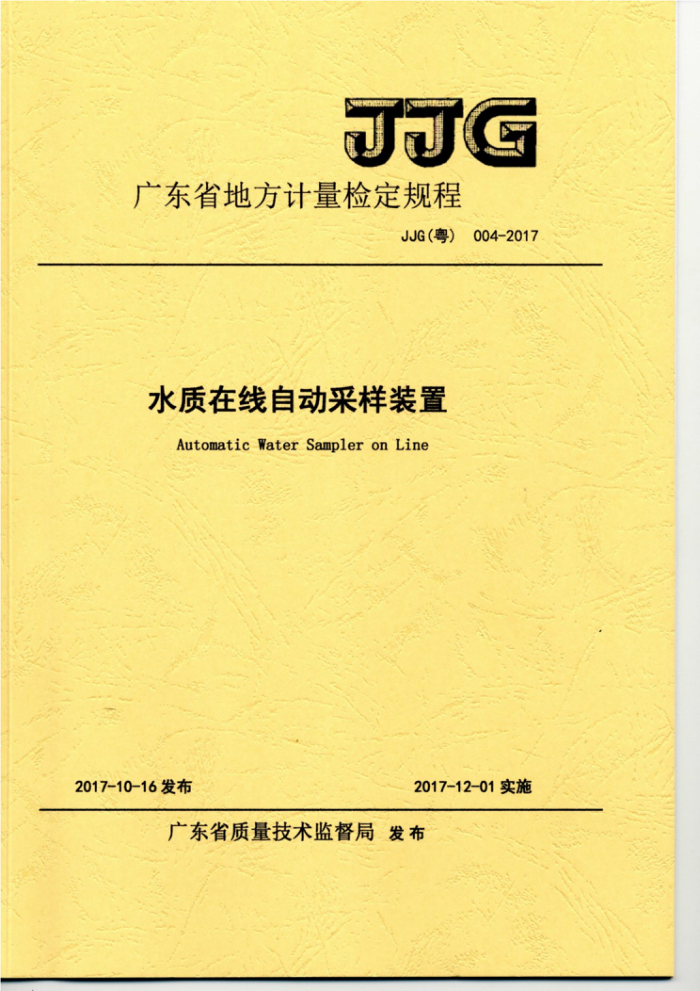

JJG
广东省地方计量检定规程
JJG（粤） 004-2017
水质在线自动采样装置
Automatic Water Sampler on Line
2017-12-01实施
2017-10-16发布
广东省质量技术监督局 发布 JJG（粤）004-2017
水质在线自动采样装置检定规程
300009
VerificationRegulation of Automatic Water Sampler on Line
JJG(粤)004-2017 代替JJG（粤)004-2003 RRRRRRRRRRRRRRRRRRR
归口单位：广东省质量技术监督局主要起草单位：广东省计量科学研究院
环境保护部华南环境科学研究所
参加起草单位：广州市怡文环境科技股份有限公司
本规程技术条文由起草单位负责解释 JJG（粤）004-2017
引 言
JJG（粤）004-2017《水质在线自动采样装置》是根据JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和JJF1059.1《测量不确定度评定与表示》的规定，参照HJ/T372-2007《水质自动采样器技术要求与检测方法》对JJG（粤）004-2003《水质在线自动采样装置》进行修订的。修订后的规程代替JJG（粤）004-2003《水质在线自动采样装置》。与JJG（粤） 004-2003相比，除编辑性修改外主要技术变化如下：
-增加了等比例采样量误差、管路系统气密性项目；删除了流量测量误差、
流量测量重复性项目。
一将原规程中通用技术要求采样装置提取样品的综合能力项目，修改为采
样垂直高度、水平采样距离两项，列入计量性能要求。
采样装置计时误差改为时间控制误差。 一修改了检定记录、检定证书和检定结果通知书内页格式。
-
JJG（粤）004-2017《水质在线自动采样装置》历次版本发布情况为
JJG（粤）004-2003《水质在线自动采样装置》
II JJG（粤）004-2017
水质在线自动采样装置检定规程
范围本检定规程适用于新制造、使用中和维修后的水质在线自动采样装置（以下简称采样装置）的首次检定、后续检定及使用中检查。
1
引用文件
2
本规程引用了下列文件： HJ/T372-2007《水质自动采样器技术要求与检测方法》 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规程。 3概述
采样装置通常由控制单元、采样单元（预采样控制单元）、留样分配单元、 温度控制单元、留样记录及状态监测单元等部分组成（见图1），用于对环境地表水、工业废水、生活污水等进行采集。
采样装置的工作原理及过程为：按设定采样方式采集水质样品自动分配注入采样瓶，并在设定温度下对样品进行保存，提交实验室进行水质分析。
显示屏
微处理器
主板
温控器
驱动控制板
液位计与流量计传感器 留样分配单二 温度控制单二 远控装置或计算机
样
8 2
监测单元 件记录及状态 控制单 采样单元
元
元
元
4
采样 水管
样
液面
图1
1 JJG（粤）004-2017
术语与定义
4
下列术语与定义适用于本规程 4.1自动采样Automaticsampling 指水质自动采样装置按预定设置的采样模式，自动采集水样，直接定量注入
采样瓶，最后将多余或滞留的水样排走及清洗管路的全过程。
4.2在线采样Onlinesampling 指将采样装置正确安装在采样点处，按预定设置的采样模式，对采样点监控
的水质进行全程的、动态的水样采集的工作方式。
4.3流量等比例采样Flowproportionalsampling 指每排放一设定体积水样，水质自动采样器将定量的水样从指定采样点分别
采集到采样器中的指定样品容器内的采样方式，
4.4时间等比例采样Timeproportionalsampling 按设定采样时间间隔，水质自动采样器将定量的水样从指定采样点分别采集
到采样器中的指定样品容器内的采样方式。
5计量性能要求
计量性能要求见表1。
表1计量性能要求
项目
计量性能要求
单次采样量最大允许误差等比例采样量最大允许误差时间控制最大允许误差温度控制最大允许误差
±10% ±15% ±0.1% ±2℃ ≥5 m ≥50 m ≤-0.05 MPa
采样垂直高度水平采样距离管路系统气密性
2 JJG（粤）004-2017
通用技术要求
6
6.1外观与结构 6.1.1采样装置应在明显位置标有仪器的名称、型号、制造厂名、厂址、出厂编号及出厂日期。 6.1.2采样装置不应有影响其正常工作的外观缺陷。新制造的采样装置表面不得有擦伤，功能键和旋钮无松动和破裂，操作灵活定位准确，显示屏面板无破损及裂痕。采样装置外壳应耐腐蚀，防尘防潮，密封性好。 6.1.3采样装置各接插件无松动，整机结构及备用附件应完整无缺。 6.1.4采样装置通电时各部件应能正常工作，字符、数字显示清晰无缺。 6.2 绝缘电阻
采样装置的绝缘电阻应不小于20M2。
7计量器具控制
计量器具的控制包括：首次检定、后续检定及使用中检查。 7.1检定条件 7.1.1检定环境条件
环境温度：（5~35）℃；相对湿度：≤90%RH；大气压：86kPa~106kPa 供电电源：交流电（220土22）V，频率（50±1）Hz。
7.1.2检定用标准器及设备
检定用标准器及设备见表2。
表2检定用标准器及设备一览表
序号 标准器和设备名称
技术要求
量入式玻璃量筒 50mL， 分度值1mL；250mL，分度值2mL 数字温度计
1 2 3
（0~50）℃，MPE：±0.5℃ 250mL；500mL；2000mL（A级）
容量瓶
3 JJG（粤）004-2017
电子秒表皮尺数字压力计绝缘电阻表气压表
分度值0.01 s，MPE:±0.5s/d （0~100）m，分度值0.5cm （0~-0.1）MPa，10级额定输出电压500V，10级 (800~1060) hPa, MPE:±2.5hPa
4
5 6 7
8
7.2 检定项目
检定项目见表3.
表3检定项目一览表
检定项目外观及结构绝缘电阻单次采样量误差等比例采样量误差时间控制误差温度控制误差采样垂直高度水平采样距离管路系统气密性
首次检定
后续检定
使用中检查
+ - +
+ + + + + +
+ + 1 + + 一 - +
+ + +
注： “”为需要检定项目；“”为不需要检定项目。
7.3 检定方法 7.3.1外观及结构
通过目视和手工操作检查。 7.3.2绝缘电阻
采样装置不接通电源，打开电源开关。将绝缘电阻表的接线端分别接到电源插头的相线与机壳上，施加500V直流电压稳定5s后，读取绝缘电阻表指示的绝缘电阻值。 7.3.3单次采样量误差
采样装置采样量设置为200ml，执行自动采样，采样结束后，取出采样瓶，
4 JJG（粤）004-2017
量取实际采样量，重复3次，按式（1）计算平均量取值与设置值的相对误差。
AC=C-C
×100%
(1)
c
式中：AC一一单次采样量误差；
c一一实际量取值的平均值，ml； Cs一一采样量设置值， ml。
7.3.4 等比例采样量误差
将水质自动采样装置与经检定合格的流量计连接，调节流量至合适排放速率。启动水质自动采样器，设定为每排放20m3废水采样200ml，等待排放流量累计至200m3且采样装置完成该次采样时，量取采样装置采样量实际总和 ZC，并按式（2）计算误差：
ACa=(2000-Zc)/Zc×100%
(2)
式中：AC一一等比例采样误差；
Zc一一实际采样量总和，ml。 7.3.5时间控制误差
设置采样间隔时间为1h，设置采样装置为周期采样模式，启动采样装置连续采样12次（后续检定采样3次），记录采样装置每次采样开始时间为t （i=1,2，...12）。按式（3）计算时间控制误差：
Max(-/,-/ -) -100% (3)
At=
ts
式中：At——时间控制误差；
t一—每次采样开始实际时间，s; ts一一采样间隔时间，s。
7.3.6温度控制误差
将温度计放入样品室中央位置，启动采样装置的温度控制装置，设置温度为 20℃。待温度稳定后，每隔10min用温度计测量其温度一次，重复6次，依次记录读数T（i=1,2,3,4,5,6)，分别计算读数相对20℃的偏差值，按式（4)
5
