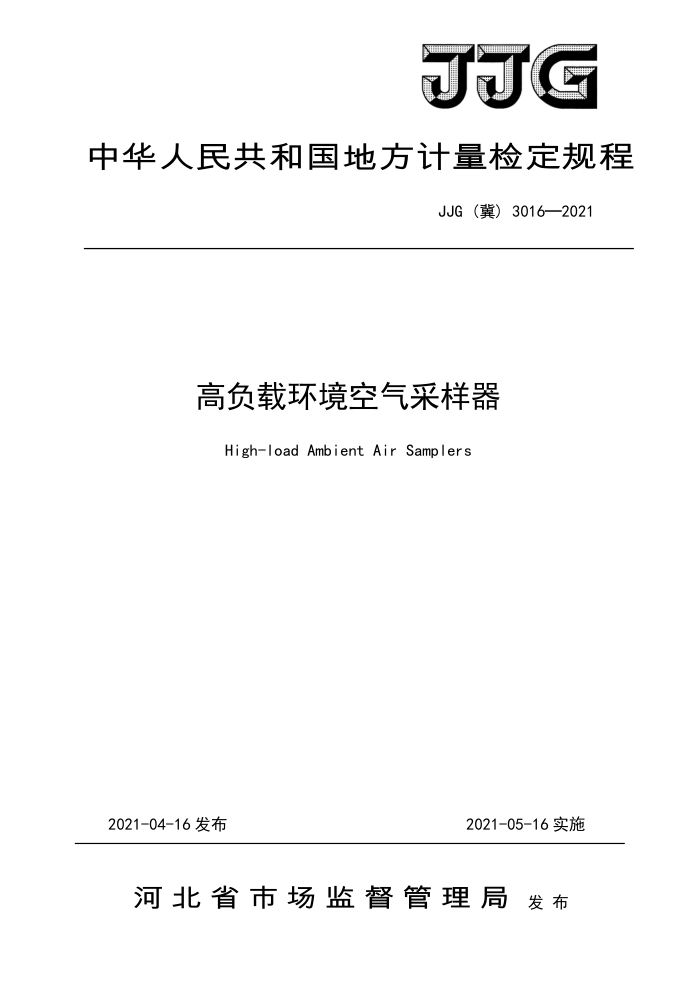

JJG
中华人民共和国地方计量检定规程
JJG（冀）3016—2021
高负载环境空气采样器
High-load Ambient Air Samplers
2021-04-16发布
2021-05-16实施
河北省市场监督管理局发布 JJG（冀）3016—2021
高负载环境空气采样器
JJG（冀） 3016—2021
检定规程
Verification Regulation
ofHigh-load Ambient Air Samplers
归口单位：河北省市场监督管理局起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院青岛崂应海纳光电环保集团有限公司
本规程委托河北省计量监督检测研究院负责解释 JJG（冀）3016—2021
本规程起草人：
方静（河北省计量监督检测研究院）
郝勇敢（河北省计量监督检测研究院）
张国城（北京市计量检测科学研究院）
王振国（天津市计量监督检测科学研究院）
李云龙（河北省计量监督检测研究院）
杨英昆（河北省计量监督检测研究院）
陈仲辉（青岛崂应海纳光电环保集团有限公司） JJG（冀）3016-2021
目 录
引言
(II) (1) (1) (1) (2) (2) (2) (2) (3) (3) (7) (7) (8) (10)
范围 2 概述 3 计量性能要求，
1
通用技术要求 4.1 常规检查
4
计量器具控制.. 5.1 检定条件 5.2 检定项目， 5.3 检定方法. 5.4检定结果处理 5.5检定周期附录A. 附录B.
5 JJG（冀）3016-2021
引言
本规程是以JJF1002-2010《国家计量检定规程编写规则》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1001-2011《通用计量术语及定义》为基础和依据制定。
本规程参考了JJG943-2011《总悬浮颗粒物采样器》、HJ/T374-2007《总悬浮颗粒物采样器技术要求及检测方法》、HJ194-2017《环境空气质量手工监测技术规范》、 HJ955-2018《环境空气氟化物的测定滤膜采样/氟离子选择电极法》和HJ539-2015《环境空气铅的测定石墨炉原子吸收分光法》等规程、标准中内容。
本规程为首次发布。
I JJG（冀）3016-2021
高负载环境空气采样器检定规程
1范围
本规程适用于采样流量在10L/min~120L/min范围内高负载环境空气采样器的首次检
定、后续检定和使用中检查。
2概述
高负载环境空气采样器（以下简称采样器）包括负载阻力可达到20kPa的环境空气
氟化物采样器以及环境空气重金属采样器。
采样器工作原理是：采样器以恒流的方式在一定的流速（流量）下进行采样，使一定体积的空气样品通过滤膜后，将环境空气中气态和颗粒态污染物固定或阻留在滤膜上，达到定量收集的目的。环境空气氟化物采样器根据采集气态和颗粒态或仅采集颗粒态的流量不同，分为16.7L/min、50L/min和100L/min，其中采样流量为50L/min时需要克服20 kPa负载阻力。环境空气重金属采样器用于采集空气中颗粒态样品，采样流量为100L/min。
采样器一般由采集单元（包括采样头、滤膜夹、滤膜等）、流量测量控制单元（采样泵、流量传感器、温度传感器等）、数据处理单元、显示单元组成。采样器结构示意图见图 1。
流量测量控制单元
数据处理单元
采集单元
显示单元
图1采样器结构示意图
3计量性能要求
采样器的计量性能要求见表1。 JJG（冀）3016-2021
表1采样器计量性能要求
计量性能要求
检定项目温度示值误差大气压示值误差
±1.0℃ ±500Pa
计时误差流量示值误差流量重复性流量稳定性负载能力进气口尺寸偏差
采样时间20min的计时误差应不超过土1s
± 5% ≤2%
6h内的采样流量变化≤5%
采样口施加负载阻力，采样流量变化应不超过土5%
±2. 0%
通用技术要求
4
4.1常规检查 4.1.1 仪器外观应无影响仪器正常工作的损伤，主机外壳周围均匀对称分布，滤膜托网平整。 4.1.2 仪器结构完整，连接可靠，各按钮应能正常使用。 4.1.3 显示部分清晰完整。仪器说明书应对仪器流量及仪器承载能力进行说明。 4.1.4 仪器铭牌清晰标明仪器名称、型号、出厂编号、出厂日期及制造厂名称。
5计量器具控制
5.1检定条件 5.1.1环境条件
环境温度：（10～35）℃；相对湿度：≤85%；大气压： （86～106）kPa; 电源电压：AC（220士22）V， （50±1)Hz
5.1.2 2检定用计量标准器及配套设备 5.1.2.1计量器具
流量标准装置的测量范围应满足被检采样器的要求，最大允许误差为土1.0%。 5.1.2.2 主要配套设备
a）电子秒表：最大允许误差为土0.5s/d，分辨力0.01s。
2 JJG（冀）3016-2021
b）温度计：测量范围（0~50）℃，最大允许误差为士0.2℃。 c）气压表：测量范围（860～1060）hPa，最大允许误差为土2.5hPa。 d）游标卡尺：测量范围（0～200）mm，最大允许误差为0.02mm。 e）阻力装置：阻力发生范围（0~30）kPa，压力测量范围（-25~25）kPa，0.5级。
5.2检定项目
检定项目如表2所示。
表2检定项目一览表
序号 1 2 3 4 5 6 7 8 9 注：1.“+”表示需检定项目， “_”表示不需要检定项目。
检定项目常规检查温度示值误差大气压示值误差
首次检定
后续检定
使用中检查
+ + + + + +
+
x + +
+ + + + + +
计时误差流量示值误差流量重复性流量稳定性负载能力进气口尺寸偏差
+ +
+ +
x
2.“进气口尺寸偏差”项目的检定，仅针对配备了总悬浮颗粒物采样头的采样器进行。
5.3检定方法 5.3.1常规检查
按照4.1的要求采用目测和手感检查。
5.3.2 温度示值误差
将采样器温度感应探头和温度计置于同一环境，同一位置1h后，分别记录采样器的
环境温度显示值T和温度计测量值T。按公式（1）计算温度示值误差△T。
AT=T-T
(1)
式中： T一采样器的环境温度显示值，℃； T一温度计测量值，℃。
5.3.3大气压示值误差
