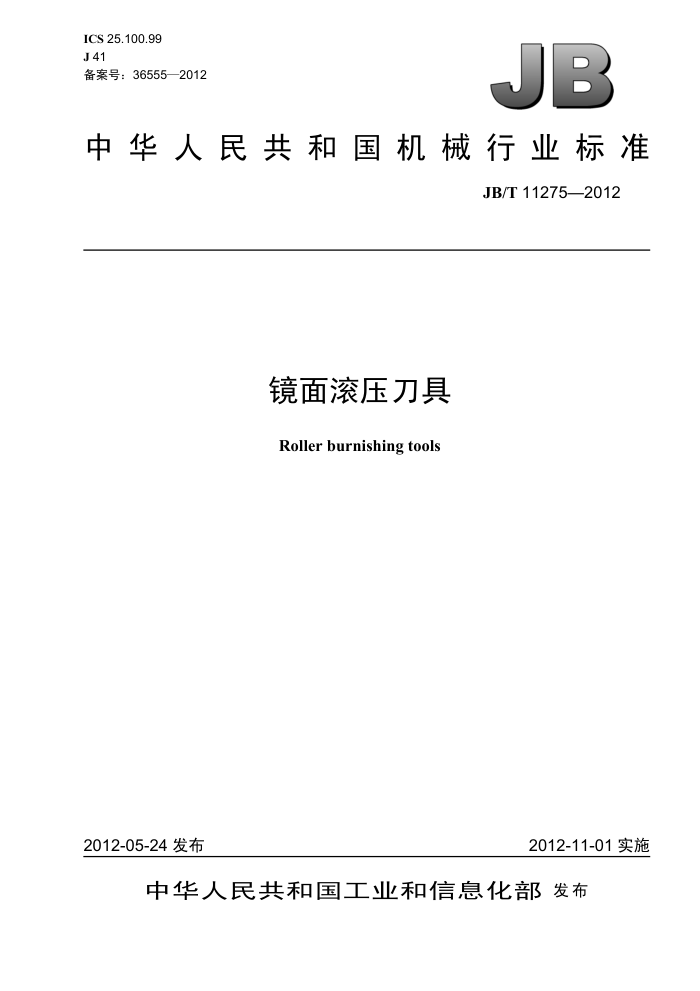

ICS 25.100.99 J41 备案号：36555—2012
B
中华人民共和国机械行业标准
JB/T 11275—2012
镜面滚压刀具
Roller burnishing tools
2012-11-01实施
2012-05-24 发布
中华人民共和国工业和信息化部发布 JB/T 11275—2012
目 次
前言，
..II
范围.. 规范性引用文件.
1
? 术语和定义
代号.. 4.1 代号内容及顺序 4.2 分类代号.. 4.3 型式代号 4.4　加工参数代号 4.5 柄部代号.. 4.6 镜面滚压刀具代号示例... 5　技术要求. 5.1 部件基本要求 5.2 刀具尺寸公差 6标志和包装. 6.1 镜面滚压刀具上标志及标志位置 6.2 包装盒上标志 6.3 包装. 附录A（资料性附录）镜面滚压刀具调节尺寸范围检测方法
4
......................
....................
...3
...5
......................
....................................
6 JB/T 11275—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准主要起草单位：宁波高新区镜博士科技有限公司、宁波市帝益机械科技有限公司、宁波艾德
轴业有限公司、宁波市镇海众鑫数控（自动化）机床厂、余姚市捷超数控设备商行。
本标准主要起草人：周刚、陈应超、钟胜、周树勋、钟军、龙鲲鹏、蔡本超本标准为首次发布。
II JB/T 11275—2012
镜面滚压刀具
1 范围
本标准规定了镜面滚压刀具的术语、代号、技术要求、标志和包装的基本要求。 本标准适用于采用滚压原理加工工件的镜面滚压刀具。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10944.1自动换刀用7：24圆锥工具柄部一40、45和50号柄　第1部分：尺寸及锥角公差 GB/T 1443　机床和工具柄用自夹圆锥
3 术语和定义
下列术语和定义适用于本文件。
3.1
镜面滚压刀具 roller burnishing tools 采用滚压的加工方法，能将金属工件表面加工成表面粗糙度 Ra 小于等于 0.8 μum 的刀具，如图 1
所示。
调节外壳
莫氏锥柄
滚珠
滚珠保持套
滚珠长度
口
Q
刀具前端
刀具中部
刀具柄部
图1镜面滚压刀具
3.2
镜面mirror 机械加工后的工件，表面粗糙度Ra 小于0.4 μm，光如镜面，故称镜面。
3.3
滚压burnishing 在常温状态下，利用金属滚珠在被加工金属表面施加一定压力，并与被加工金属表面产生滚动摩擦
从而使金属表面产生塑性变形，将表面凸起部分碾平，凹陷部分隆起，得到镜面金属表面的一种无切削的塑性加工方法。 3.4
镜面滚压刀具部件roller burnishing tools parts 3.4.1
刀具前端tool front 由滚珠、滚珠保持套、芯轴组成，是镜面滚压刀具的有效加工长度，如图1所示。
1 JB/T 11275—2012
示例3: 加工直径50mm，加工长度100mm，20mm方型直柄，外径型镜面滚压刀具，其代号为：WJ50-100F20。 示例4: 加工直径100mm，加工长度150mm，40号7：24圆锥柄，平面型镜面滚压刀具，其代号为：PM100-150IT40。 示例5: 加工直径20mm，加工长度50mm，20mm方型直柄，外槽侧型镜面滚压刀具，其代号为：CC20-50F20。 示例6: 加工直径30mm，加工长度100mm，30mm方型直柄，外径双R型镜面滚压刀具，其代号为：W2R30-100F30。 示例 7: 加工直径10mm，长度不限，80mm同步轮柄，长光杆型镜面滚压刀具，其代号为：CG10T80。
5　技术要求
5.1 部件基本要求
镜面滚压刀具部件基本要求按表4的规定
表 4　部件基本要求
指表面粗糙度（Ra） 硬度HRC
标
部件名称刀具柄部调节螺纹轴调节外壳滚珠保持套滚珠
材料 45钢 45钢铝 45钢轴承钢轴承钢
外观要求无划痕无烂牙无划痕无划痕无波纹无划痕
表面处理发黑发黑氧化发黑
≤0.4 μm
≥28～30 ≥38
≤0.8 μm ≤0.8 μm ≤0.1 μm ≤0.8 μm
≥38 ≥60～65 ≥50～55
芯轴注：调节外壳外观颜色由生产厂家自定或根据客户要求，由生产厂家确定。
5.2　刀具尺寸公差 5.2.1镜面滚压刀具组装后的尺寸极限偏差按表 5、图3 的规定。
HH
DR.TK50×100M2
0
Z5×15
HO
L2
V
图3
表5 5刀具尺寸极限偏差
单位为毫米
尺 寸 4≤D≤150 10≤Li≤50
项目刀具直径滚珠长度
极限偏差
±0.005 -0.04
4 JB/T 11275—2012
表5 (续) 尺 　寸 50≤L2≤1 000 300≤L3≤1500
项目加工长度刀具整体长度
极限偏差
±1 ±5
注：刀具直径、滚珠长度、加工长度、刀具长度根据用户的要求，由生产厂家确定
5.2.2刀具组装后尺寸调节范围要求：
刀具直径调节范围在-0.10 mm～0.40 mm。调节尺寸范围检测方法参见附录 A。 6　标志和包装 6.1镜面滚压刀具上标志及标志位置
镜面滚压刀具的标志位于滚珠保持套外表面上，如图4所示。
滚珠，滚珠长度
滚珠保持套
MK50×100M2DR.
C4×15
T
图 4标志位置
6.2包装盒上标志
包装盒为塑料盒或木箱，并标志生产厂家或销售商的名称、商标、产品名称、产品代号、联系方式 6.3包装
镜面滚压刀具包装前必须喷洒防锈剂或涂抹防锈油，并且包装必须牢固。包装盒内有镜面滚压刀具操作使用说明书。
