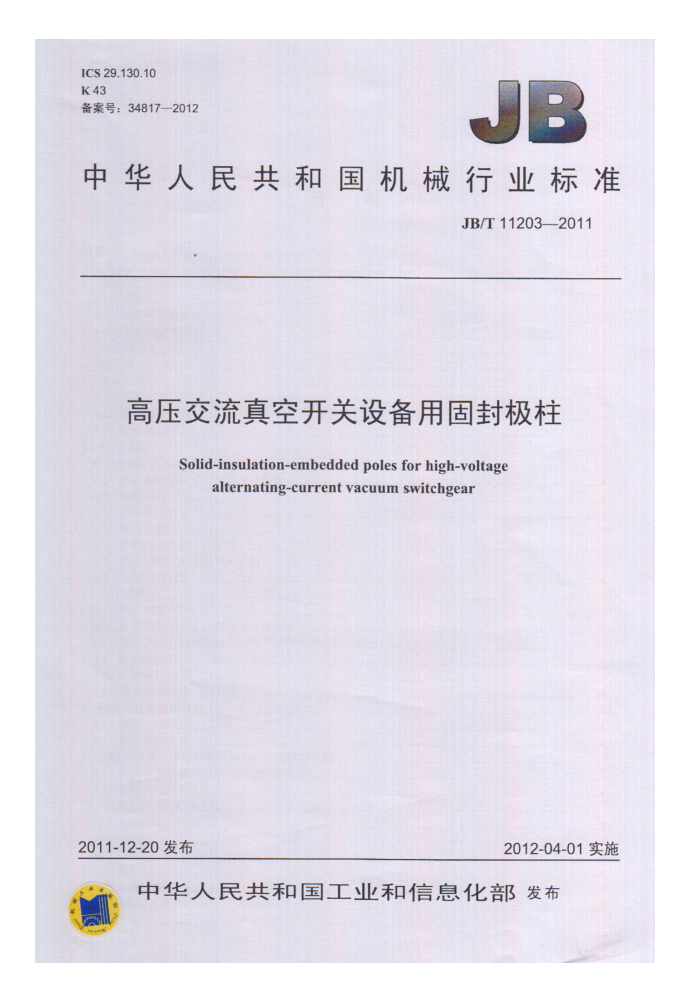

ICS29.130.10 K43 备案号：34817—2012
中华人民共和国机械行业标准
JB/T11203—2011
高压交流真空开关设备用固封极柱
Solid-insulation-embedded poles for high-voltage
alternating-current vacuum switchgear
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T11203—2011
目 次
II I11
前言引言 1概达 1.1范围， 1.2规范性引用文件 2正常和特殊使用条作 3术语和定义
额定值
4
设计与结构 5.1 概述 5.2 结构的一般要求 5.3 合格证型式试验
6
6.1 概述， 6.2 外观和外形尺寸、安装尺寸检查 6.3 环境试验 6.4 局部放电试验 6.5 湿度试验 6.6 严酷气条件下的试验 6.7 模拟地面上的太阳辐射试验 6.8 热稳定性试验出厂试验 7.1 出厂达验项目 7.2 外观和外形尺寸、安装尺寸检查 7.3 真空灭更室的额定触头压力下限时回路电阻的测量 7.4 X射线检查 7.5工频时压试验 7.6局部放电试验 8固封极柱的选用导则 8.1概述.. 8.2额定值的选择 9应随订贷单、投标书和询问单一起提供的资料 9.1应随订货单和询间单一起提供的资料 9.2投标时成提供的资料 10包装、运输和匙存 10.1包装 10.2运输 10.3购存 11安全 12 对环境的影响表1 型式试验项目
F
A
4
6 6
6
8
I JB/T11203-2011
前言
本标准按照GB/T1.1—2009给出的规则起草本标准的章的编排顺序与GB/T11022—2011一致。 本标准由中国机械工业联合会提出。 本标准由全国高压开关设备标准化技术委员会（SAC/TC65）归口。 本标准负责起草单位：西安高压电器研究院有限责任公司。 本标准参加起草单位：厦门华电开关有限公司、阿海输配电华电开关（厦门）有限公司、成都旭
光电子股份有限公司、上海雷博司电器有限公司、麦克奥迪（厦门）电气有限公司、厦门兴厦控电气有限公司、陕西宝光真空电器股份有限公司、厦门耐德电气有限公司、西安森源开关技术研究所有限公司、 西门子中压开关技术（无锡）有限公司、北京科锐配电自动化股份有限公司、华仪电气股份有限公司、 上海华银开关厂有限公司、GE中国研发中心IEC中压产品技术部、厦门ABB开关有限公司、伊顿电气有限公司、福州星源电器有限公司、山东晨鸿电气有限公司、宁波天安集团股份有限公司、许昌永新电器设备有限公司、中国振华电子集团宇光电工有限公司、常州市恩贝德电器绝缘件有限公司、日升集团有限公司、常州伊顿森源开关有限公司、常州万德福兰陵电器有限公司、协励行（厦门）电气有限公司、 亨斯迈先进材料（香港）有限公司、北京京东方真空电器有限公司、山东泰开真空开关有限公司、福州天一同益电气有限公司。
本标准主要起草人：颜莉萍、元复兴、吴鸿雁。 本标准参加起草人：游一民、田恩文、杜海燕、郑闽生、周小琳、宋葆春、黄宗家、费龙飞、陈榆
秀、张建宏、王叶生、冯建兴、何广丽、忻尧传、王岩、孙淑萍、郑欢平、叶祖标、晏文曲、彭跃明、 杨涝、黄明、胡滨、郑玮、谢国良、林复明、周晓默、何跃、徐强、石维坚、邹启涛、潘永成、王志峰、 黄维山、熊丽丹、陈平华、苏国森、刘卫荣、秦成伟、崔宪岱、张晓东。
本标准为首次发布。 JB/T112032011
引言
随着真空断路器的新结构形式一一固封极柱产品的出现，包含真空灭弧室的固封极柱成为了独立的产品形式，生产、制造、检验和使用应该有据可依。为了保证固封极柱产品的可靠性和电网的安全运行，制定本标准。
本标准根据GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》和JB/T8738—2008 《高压交流开关设备用真空灭弧室》的有关规定而制定。 O JB/T11203—2011
高压交流真空开关设备用固封极柱
1概述 1.1范围
本标准规定了额定电压3.6kV及以上、额定频率50Hz的高压交流真空开关设备用固封极柱的使用条件、额定值、设计与结构、型式试验、出厂试验、包装、运输和贮存等方面的通用要求。 1.2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB19842003 高压交流断路器 GB1985——2004 高压交流隔离开关和接地开关 GB/T2423.1—2008 电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.22008 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T2423.102008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB/T2423.18 -2000 电工电子产品环境试验 第2部分：试验方法 试验Kb：盐雾，交变（氯
一
化钠溶液）
GB/T2423.22 2002 电工电子产品环境试验 第2部分：试验方法 试验N：温度变化 GB/T2423.24- —1995 电工电子产品环境试验 第二部分：试验方法 试验Sa：模拟地面上的太阳
辐射
GB/T2424.132002 电工电子产品环境试验第2部分：试验方法 温度变化试验导则 GB/T2900.20—1994电工术语高压开关设备 GB3906—20063.6kV~40.5kV交流金属封闭开关设备和控制设备 GB/T11022-2011高压开关设备和控制设备标准的共用技术要求 GB/T13384-2008机电产品包装通用技术条件 JB/T8738--2008高压交流开关设备用真空灭弧室
2正常和特殊使用条件
GB/T11022-2011的第2章适用。 3术语和定义
GB/T2900.20和JB/T8738界定的以及下列术语和定义适用于本文件。
3.1
固封极柱solid-insulation-embeddedpole 将真空灭弧室，或真空灭弧室、导电连接和/或端子用固体绝缘材料封装组成的独立部件。
4额定值
固封极柱的额定值如下： a）额定电压： b）额定绝缘水平； c）额定频率； JB/T112032011
d）额定电流； e）额定短时耐受电流； f）额定峰值耐受电流； g）额定短路持续时间。 其余额定值从JB/T8738-2008的表1中选取。当固封极柱安装于接地开关用于开合感应电流时
其额定值应按GB1985-2004的附录C。
特殊用途的固封极柱的额定值由其技术条件规定。 5设计与结构 5.1概述
固封极柱应能承受机械的、电的和热的效应，其设计还应考虑温度、凝露、湿气、污移等环境因素以及老化的影响，以保证设备的安全运行。
固封极柱在生产中， 不应使真空火弧室性能降低或性能丧失。 5.2结构的一般要求 5.2.1结构尺寸
固封极柱的外形尺寸 安装尺及内部形位关系应 5.2.2外壳
水的图样的要求
固封极柱的表面应平整光滑： 固封极柱不应有降低电 气和机械性能的疏松， 杂质气泡、 气孔，不应有裂纹等缺陷
外壳所用机料的使用寿命应等于或人于真空火弧室的使用寿命。 户外产品具有疏水性。
5.2.3外绝缘个质
若固封极栏安装干液体、压力气体等介质中，则应在产品企业标准或技术条件中对相应个质规定相关要求。 5.2.4标识
出厂的固封极桂上应有永久性标识， a）制造企业名标和/或商标； b）出厂编号和制造日期。
壳的绝缘强度。标调上应识别：
5.3合格证
固封极柱的合格证应包含以下内容 a）固封极柱的内容：
1制造企业名称和/或商标； 2）固封极柱的全型号： 3）出厂编号和制造日期。
b）真空灭弧室的内容：
1）制造企业名称和/或商标； 2）真空灭弧室的全型号； 3）出厂编号和制造日期。
6型式试验
GB/T110222011的第6章适用，并作如下补充： 6.1概述
GB/T11022—2011的6.1适用，并作如下补充：型式试验的试品应是出厂试验合格的产品，并安装在产品企业标准或技术条件规定的开关设备上进
C JB/T11203—2011
行。型式试验的试品应与正式生产产品的图样和技术条件相符合。 6.1.1应进行型式试验的情况
固封极柱在下列情况下应进行型式试验： a）新试制的产品，应进行全部型式试验； b）转厂及异地生产的产品，应进行全部型式试验： c）当产品的设计、工艺或生产条件及使用的材料发生重大改变而影响到产品性能时，应做相应的
型式试验； d）正常生产的产品每隔八年应进行一次温升试验、机械操作试验、短时耐受电流和峰值耐受电流
试验以及关合和开断试验： e）不经常生产的产品（停产一年以上）再次生产时，应进行关合和开断能力的验证试验
f）对系列产品或派生产品应进行相关的型式试验，部分试验项目可引用相应的有效试验报告。 6.1.2型式试验项目
固封极柱的型式试验项根据其真空灭弧空的类型从表1规定的型式试验项目中选取，同时还应进行以下试验：
a）外观和小形尺小、安装尺寸检查； b）环境验； c）局部放电诚验： d）湿度试验 （适用时） e）严酷气候条件下的试验（适 #时）； )模拟地面上的太阳辐射试验 （适用 g）热稳定性试验。 注：以试验质目可以使用独立的固封极柱单独进
店
关的产品上随产品一 进行
装衣
表1
式验项目
直
天弧室的 别
序号
型式试验项目
断路器用 负荷开关用 接触器用 重合器用 分段器用 A
绝缘试验
△ 4 M △
1
A 4 A A 4 4
A A
A A
2 机械试验
A A 人 △ 公
温升试验峰值耐受电流和短时耐受电流试验短路关合能力试验
3
A A A
A *
S
6 短路开断能力试验
开合负荷电流试验 8 关合和开断能力试验 9 过载电流耐受试验 10 失步关合和开断试验 11 单相和异相接地故障试验
7
*
4
米
A *△ *4 * * *
4 4 △
电缆充电电流
A △ * * *
额定容性电流 线路充电电流开合试验 单个电容器组电流
12
背对背电容器组电流电动机电流电抗器电流空载变压器电流
额定感性电流开合试验
13
本
