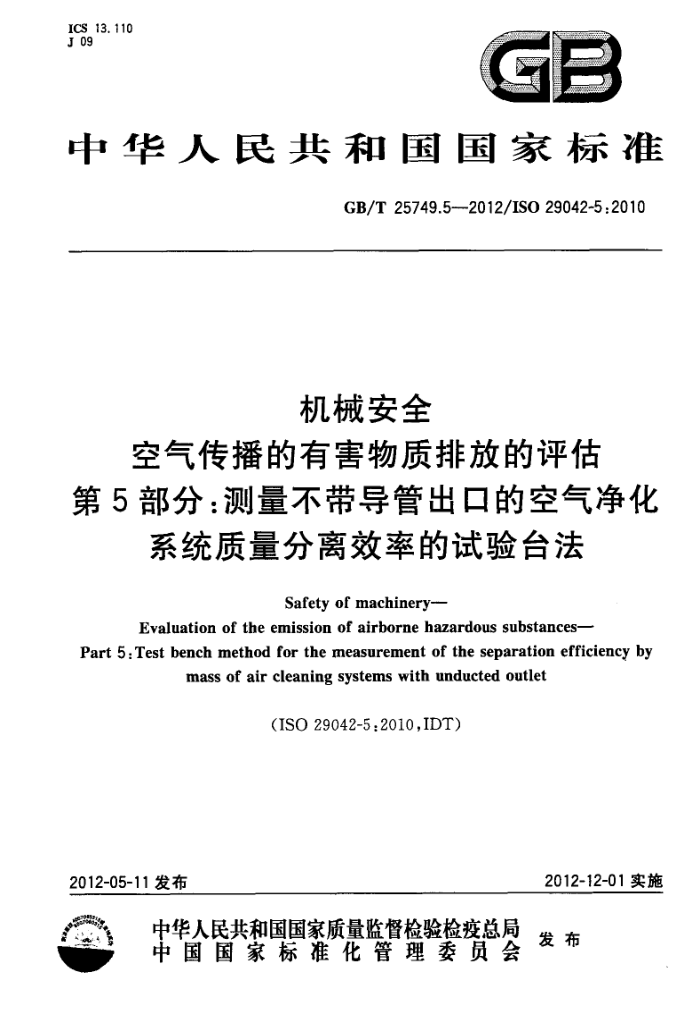

ICS_ 13. 110 J 09
GB
中华人民共和国国家标准
GB/T 25749.5--2012/ISO 29042-5 :2010
机械安全
空气传播的有害物质排放的评估
第5部分：测量不带导管出口的空气净化
系统质量分离效率的试验台法
Safety of machinery--
Evaluation of the emission of airborne hazardous substances-
Part 5: Test bench method for the measurement of the separation efficiency by
mass of air cleaning systems with unducted outlet
(ISO 29042-5:2010,IDT)
2012-12-01实施
2012-05-11 发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 25749.5—2012/1SO 29042-5:2010
目 次
前言引言 1 范围 2 规范性引用文件
M
术语和定义原理试验台的描述空气净化系统的安放和操作测量程序结果的表示 9 试验报告参考文献·
3 4 5 6
2
3
2
8 GB/T 25749.5—2012/ISO 29Q42-5:2010
前言
GB/T25749《机械安全空气传播的有害物质排放的评估》由以下9部分组成：一第1部分：试验方法的选择；
第2部分：测量给定污染物排放率的示踪气体法；第3部分：测量给定污染物排放率的试验台法；一第4部分：测量排气系统捕获效率的示踪法；一第5部分：测量不带导管出口的空气净化系统质量分离效率的试验台法；一—第6部分：测量带导管出口的空气净化系统质量分离效率的试验台法；
第7部分：测量污染物浓度参数的试验台法；
一
一第8部分：测量污染物浓度参数的室内法； —第 9部分：净化指数。 本部分是GB/T25749的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分等同采用国际标准IS029042-5：2010《机械安全空气传播的有害物质排放的评估
第5部分：测量不带导管出口的空气净化系统质量分离效率的试验台法》。
本部分等同翻译IS029042-5：2010。为便于使用，本部分做了下列编辑性修改：
一剿除了引言中关于ISO/TC 199 工作范围以及关于ISO 29042-5与 EN1903-6的关系的内容; 3.1的注中“质量分离效率的百分比”改为“质量分离效率”，并在公式（1）中的~100”后面增加 “%”，其他类似情况做相同处理；删除了第7章中的脚注 1。
-
-
本部分由全国机械安全标准化技术委员会（SAC/TC208)提出并归口。 本部分起草单位：深圳市华测检测技术股份有限公司、南京林业大学光机电仪工程研究所、机械科
学研究总院。
本部分主要起草人：郭勇、居荣华、张晓飞、李强、李、宁燕、赵茂程、富锐、陈能玉、刘治永。
M GB/T 25749.5—2012/ISO 29042-5 :2010
引言
机械领域的安全标准结构如下：一A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征：一B类标准（通用安全标准），涉及机械的一种安全特征或使用范围较宽的一类安全防护装置
·B1类，特定的安全特征（如安全距离、表面温度、噪声)标准； ·B2类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置)标准；
一C类标准(机器安全标准),对一种特定的机器或一组机器规定出详细的安全要求的标准。 根据GB/T15706，本部分属于B类标准。 本部分的条款可以由C类标准进行补充或修改，对于按照 C类标准设计和构造的机器，如果 C类标准中的条款与 A类或 B类标准不一致时，优先
采用 C类标准。
IY GB/T 25749.5—2012/ISO 29042-5:2010
机械安全
空气传播的有害物质排放的评估
第5部分：测量不带导管出口的空气净化
系统质量分离效率的试验台法
1范围
GB/T25749的本部分规定了在给定的操作条件下，测量不带导管出口的空气净化系统质量分离效率的试验台法。该方法适用于净化空气中的气溶胶（烟雾、粉尘、烟尘、薄雾），蒸汽或气体的系统。
测量按照预定用途使用的空气净化系统的质量分离效率，可用于： a）空气净化系统性能的评估； b）空气净化系统改进的评估； c） 空气净化系统之间的比较； d) 按照质量分离效率将空气净化系统分级； e） 按照质量分离效率确定相同预定用途的空气净化系统技术水平。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO 12100机械安全设计通则风险评价与风险减小（Safety of machinery-General principles for design-Risk assessment and risk reduction)
3 术语和定义
ISO12100 界定的以及下列术语和定义适用于本文件。
3. 1
质量分离效率 separation efficiency by mass 化 《空气净化系统>在给定时间内，对于给定的污染物，空气净化系统过滤掉的污染物质量（m3）与进
入空气净化系统的污染物质量（m）的比值。
注：空气净化系统的质量分离效率可表示如下：
7一岁×100%
(1)
4原理
该测量方法的原理是在规定条件下操作试验台上的空气净化系统，并测定空气净化系统上游和下游试验物质的质量。
试验物质可以是实际污染物或者替代物，最好是低毒性并与测量方法的目标相一致。
1 GB/T 25749.5--2012/ISO 29042-5 :2010
5 试验台的描述
试验台由一个对称连接在测量管上的试验仓构成，气体经由导管抽出(见图1和图2)。 测量人口管内的浓度时，应使试验物质达到均匀分布。 在试验期间，空气净化系统的空气流量 Q1 以及排气流量 Q2 应在规定限值以内保持恒定。应根据
空气净化系统的要求选择试验仓的横截面。
Q2>Q1
≥3 dz
25d
一
Q1
Q2-Q1
≥5 di
>5di
说明：
7 -—测量截面 2 ;
人口管； 2- 试验物质注人点； 3- 测量截面 1; 4——试验仓
1
气体传送设备；一受检空气净化系统；
8
9.
-
di-人口直径; dz出口直径;
通风管; 出口管;
2
二次空气人口。
5
图 1带二次空气入口的试验台
2 GB/T 25749.5--2012/ISO 29042-5 :2010
1
>5d
25d
说明： 1人口管; 2- 一试验物质注人点； 3——测量截面 1; 4 —试验仓; 5——通风管; 6- 一出口管；
测量截面 2 ;
T
8- 气体传送设备： 9 --受检空气净化系统; di-—人口直径; dz 一出口直径。
图 2不带二次空气入口的试验台
6空气净化系统的安放和操作
为了优化空气净化系统排放的污染物向出口管中测量截面2的传送（见图1和图2），空气净化系统在试验仓中的位置宜使得空气净化系统排放物处于出口管纵轴垂直面的区域内。
应注意试验仓和出口管中的空气动力学状况，以确保在空气净化系统和测量截面2之间没有大量污染物沉积。
加人规定的试验物质，按照预定用途操作空气净化系统。对于给定类别的空气净化系统，试验物质的特性(如性质、粒径分布)和其上游浓度应在相应的C类标准中予以规定（见引言）。
应依照制造商的使用说明书操作空气净化系统。
7 测量程序
在 t1 ～t2 时间段内测量入口管中试验物质的质量流量,在 t1 ～t3 时间段内测量出口管中试验物质的质量流量。人口管中的质量流量可由注入的试验物质质量和空气流量确定。 t3 应晚于 t，并且应考虑空气净化系统、试验仓和出口管的时间常数。实际上，与测量时间相比,z 和 t3 之间的差可能很短，并且对测量结果没有影响。
使用的测量程序需符合相关的标准。 对于空气流量的测量,可参见 GB/T 2624. 1、GB/T 17611、 ISO 3966和ISO5168。空气净化系统的上游和下游宜使用相同类型的仪器。否则,应确立使用每种试验物质测量时两种仪器之间的关系。
对某些应用,根据粒径分布确定分离效率是很有用的(参见 ISO 7708)。
3
