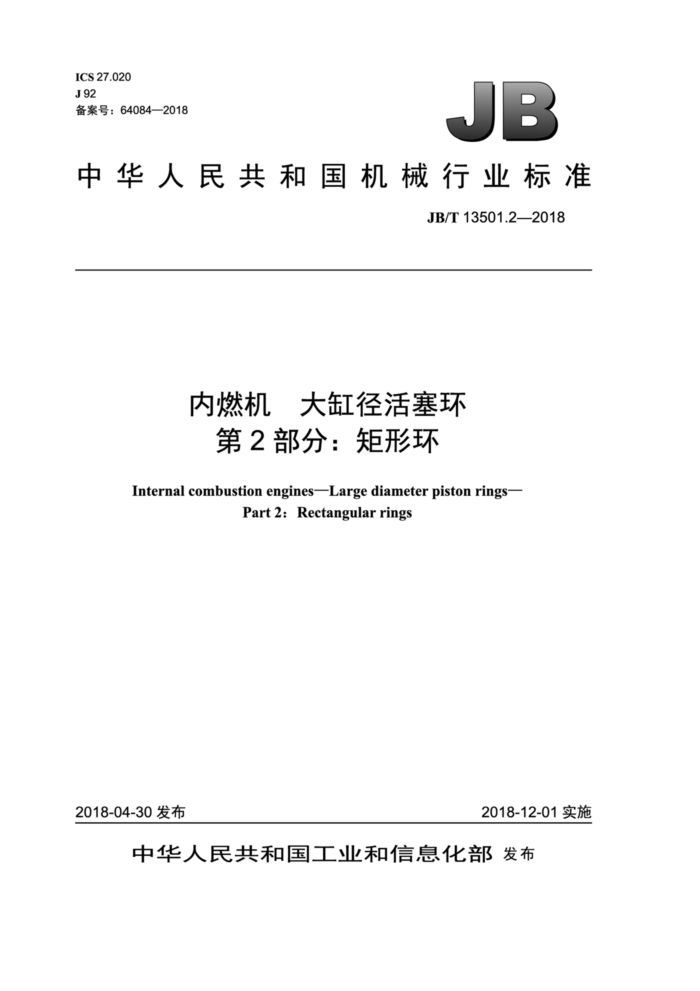

中华人民共和国
机械行业标准内燃机大缸径活塞环第2部分：矩形环 JB/T13501.2-2018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张·36千字 2018年12月第1版第1次印刷
定价：21.00元
*
书号：15111·15179 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13501.2—2018
目 次
前言.. 范围、 2型式和标记示例 2.1 R型 柱面矩形环 2.2 B型 桶面矩形环. 2.3M型 锥面矩形环， 3通用特征. 3.1 R型 柱面矩形环. 3.2 B型 桶面矩形环. 3.3 M型 锥面矩形环 3.4 R、B和M型矩形环（正扭曲） 上侧面内倒角或内切台 3.5 R和B型矩形环- 外圆面棱边倒角（KA) 3.6 R、B和M型矩形环 内圆面棱边倒角（KI) 3.7 R和B型矩形环 外、内圆面棱边倒角（KA和KI) 3.8 R、B和M型矩形环（全镀层、镶嵌） 镀/涂层厚度 4规格
III
1
6
6
6
图1 R型. 图2 B型. 图3 M型. 图 4 无镀层R型矩形环图 5 全镀层R型矩形环图 6 镶嵌R型矩形环. 图 7 无镀层B型矩形环图 8 全镀层B型矩形环图9 镶嵌B型矩形环图10 无镀层M型矩形环. 图 11 全镀层M型矩形环.. 图12 镶嵌M型矩形环图13 上侧面内倒角（IF）图14 上侧面内切台（IW) 图15 外圆面棱边倒角（KA) 图16 内圆面棱边倒角(KI) 图17 外、内圆面棱边倒角(KA和KI) 图18 图15~图17中X、Y的放大图图19 镀/涂层厚度
表 1 垂直度
......
I JB/T 13501.2—2018
表 2 桶面矩形环测量高度和桶面尺寸表3 斜度... 表 4 尺寸KA和KI. 表 5 镀/涂层厚度，表6 气缸直径大于200mm且小于或等于1000mm的往复式内燃机用的R、B和M型矩形环（MPG）....8 表7 气缸直径大于200mm且小于或等于1000mm的往复式内燃机用的R、B和M型矩形环（MPS）....11
.2 .3
.8
II JB/T 13501.2—2018
前 言
JB/T13501《内燃机大缸径活塞环》分为五个部分：
第1部分：通用规则；第2部分：矩形环；第3部分：刮环；第4部分：油环；第5部分：螺旋撑簧油环。
本部分为JB/T13501的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会 （SAC/TC177）归口。 本部分起草单位：仪征亚新科双环活塞环有限公司、浙江安康汽车零部件有限公司、中车戚墅堰机
车车辆工艺研究所有限公司、安庆帝伯格茨活塞环有限公司、上海内燃机研究所。
本部分主要起草人：窦志、陈传安、肖静岚、王星、苏晴华、谭勇敢、刘平。 本部分为首次发布。
III JB/T13501.2—2018
内燃机，大缸径活塞环 第2 部分：矩形环
1 范围
JB/T13501的本部分规定了大缸径活塞环中R、B和M型矩形环的基本尺寸特征。 本部分适用于气缸直径大于200mm的往复式内燃机用矩形环。在类似工作条件下的其他动力机械
用矩形环也可参照使用。
2型式和标记示例
2.1 R型 柱面矩形环 2.1.1 一般特征
般特征如图1所示。外圆面对基准面的垂直度公差见表1。
Ⅱ 放天
Fa
放天
A
说明：一基准面。 t为外圆面对基准面的垂直度公差。
图1 R型表1 垂直度
单位为毫米
基本直径d, 200 垂直度公差t
0.008h, 0.006h,
2.1.2标记示例
柱面矩形环（R）（括号内的内容为标记中的相应代号），基本直径d=300mm（300)，径向厚度代号为“MPG”，基本环高h,=6mm（6)，由不经热处理的灰铸铁制成，材料细级别为10（MC10)，全部表面磷化处理（PO），一般特征如图1所示，符合本部分要求的活塞环标记为：
1 JB/T13501.2—2018
活塞环 JB/T13501.2 R-300×6MPG-MC10/PO
2.2 B型- 一桶面矩形环 2.2.1 一般特征
一般特征如图2所示， 桶面矩形环的环高见表2。
J 放天
1 放大
Fa
po
1
T
2
国
L(hg) h26 h27.
hi
h25_
F
说明： 1——基准面 h,为环高。
图2 B型
表2 桶面矩形环测量高度和桶面尺寸测量的桶面高度hs
单位为毫米
桶面度公差t2、t3 0.005~0.016
环高 hi 4 4.5 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
2.8 3.2 3.6 4.4 5.2 6 6.8 7.6 8.4 9.2 10 10.8 11.6 12.4 13.2 14 14.8 15.6
0.008~0.024
0.012~0.030
0.014~0.035
0.017~0.042
0.020~0.050
0.023~0.056
0.026~0.062
0.029~0.068
2 JB/T13501.2—2018
2.2.2 标记示例
桶面矩形环（B），基本直径d,=300mm（300），径向厚度代号为“MPG"，基本环高h,=6mm（6)，由不经热处理的灰铸铁制成，材料细级别10（MC10），外圆面全镀铬，最小厚度为0.20mm（CR4)，一般特征如图2所示，符合本部分要求的活塞环标记为：
活塞环JB/T13501.2B-300×6MPG-MC10/CR4
2.3M型- 锥面矩形环
2.3.1一般特征
一般特征如图3所示，斜度见表3。
IⅡ 放天
放天
M3~M5
说明： 1- 一基准面； 2——标记面。
图3M型表3斜度
单位为角分
极限偏差
代号 斜度 外圆面车削的无镀层环/外圆面磨削的镀铬/喷涂环
外圆面不经磨削的镀铬环
上侧面内倒角（IF）或内切台（IW)
上侧面内倒角（IF）或内切台(IW)
无内扭特征
无内扭特征
M3 60 M4 90 M5 120 2.3.2 标记示例
+50 0
+60 0
+60 0
+70 0
外圆面斜度为60"的锥面矩形环（M3），基本直径d,=300mm（300)，径向厚度代号为“MPG”，基本环高h,=6mm（6），由不经热处理的灰铸铁制成，材料细级别为10（MC10)，外圆面全镀铬，最小厚度为0.20mm（CR4），如图3所示，符合本部分要求的铸铁活塞环标记为：
活塞环 JB/T13501.2M3-300×6MPG-MC10/CR4
3
