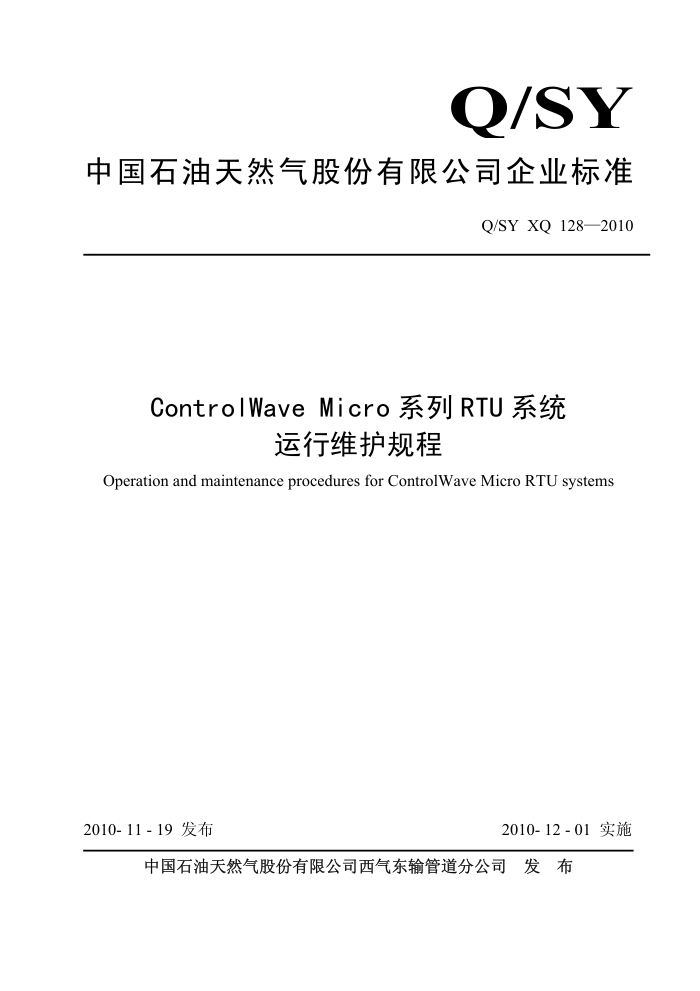

Q/SY
中国石油天然气股份有限公司企业标准
Q/SY XQ 128—2010
ControlWave Micro 系列 RTU 系统
运行维护规程
Operation and maintenance procedures for ControlWave MicroRTU systems
2010-11-19发布
2010-12-01实施
中国石油天然气股份有限公司西气东输管道分公司发布 Q/SYXQ128—2010
目 次
前 言
IHI
范围 2 符号、代号和缩略语， 3 总体描述
1
系统构成.. 5 操作方法. 6 RTU系统维护 7故障处理附录A（资料性附录） RTU系统硬件技术指标. 附录B（资料性附录） RTU系统主要模块原件标识图及配置图附录C（资料性附录） RTU系统I/O模块接线图及典型仪表回路图附录D（资料性附录） RTU系统主要模块面板指示灯
4
.15 .15 ...17 ..20 27 .33 Q/SYXQ128—2010.
前言
本标准是按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油西气东输管道公司提出。 本标准由中国石油西气东输管道公司质量安全与环保处归口。 本标准起草单位：中国石油西气东输管道公司压缩机处。 本标准主要起草人：彭太独、梁建青、王海峰、赵廉斌、苍松、王多才、田家兴、王磊
I Q/SYXQ1282010
ControlWaveMicro系列RTU系统运行维护规程
1范围
本标准规定了西气东输管道阀室ControlWaveMicro系列RTU系统的组成、相关输入输出模块等设
备性能、技术指标、操作、维护方法等内容。
本标准适用于西气东输一线、淮武线及西气东输二线使用ControlWaveMicro系列控制器的RTU远控阀室。
2符号、代号和缩略语
ARM：AdvancedRISCMachine进阶精简指令集机器 EcoM：ExpansionCommunicationsModule扩展通讯模块 MosFET：MetallicOxideSemiconductorFieldEffectTransistor金属氧化物半导体场效应晶
体管
PSSM：PowerSupply/SequencerModule电源供应/定序器模块 RAM：RandomAccessMemory随机访问存取器 Rcl：RemoteCommunicationInterface远程通讯接口服务器 RTU：RemoteTerminalUnit远程终端设备 ScADA：SupervisoryControlandDataAcquisition监控与数据采集 SDRAM：SynchronousDynamicRandomAccessMemory同步动态随机访问存储器 SRAM：StaticRandomAccessMemory静态随机访问存取器 Updump：将控制器SRAM和SDRAM的内容上载到计算机
3总体描述
RTU用于监测、采集并上传远控阀室工艺过程的压力、温度、湿度、可燃气体浓度，以及设备状态等信息，并对线路紧急截断阀和发电机进行监视和控制。
RTU主要由电源模块、CPU处理器、扩展通讯模块、I/O模块、背板等构成。
4系统构成
RTU选用ControlWaveMicro系列可编程控制器。在系统构成上，西一线RTU与西二线的有所区别分别如图1和图2所示，淮武线RTU系统构成与西一线的类似。
图1中的RTU系统主要由RTU、RCI、交换机、路由器、光通信设备、现场仪表和发电机等组成，RTU
与RCI之间通过交换机进行以太网通讯，RCI通过路由器将数据传输到调控中心。图2中的RTU系统则没有 RCI和路由器，RTU通过交换机、光通信设备将数据同时传输到上下游场站和调控中心，
1 Q/SYXQ128—2010.
MCC
MCC
00
188800
-.
..
VSAT
端机
HIEC8705 TCP/IP
0
OTE
RS232/485 三方通讯
Ethernet
图1西一线RTU阀室系统结构
mmmEthernetA
Ethernet B
以大网必模试
8888
?
图2西二线RTU阀室系统结构
西一线和西二线RTU配置分别如图3和图4所示，各模块硬件技术指标参见附录A。
2 Q/SYXQ1282010
8槽机架 111 111 11
88
88880 0 SS 1 棋机 00 V
-
D 心快
口
B B
留
A 预
图3西一线RTU配置
8槽主机架 88 88 88
8槽扩展机架
11 11
18888e
0 0 E: 口 口
DD
块
预留槽，未使用
FES
块 块 块
模
图4西二线RTU配置
5操作方法
5.1RTU的启动
阀室RTU的启动以系统设计配电图为基础。 a) 确认RTU系统供电、接线正常： b) 确认系统各设备电源已关闭，以防止上电时瞬间启动电流过大导致总电源断路器跳闸 c) 合上阀室配电箱RTU机柜供电断路器；
合上RTU机柜内总电源断路器； e) 逐次合上PSSM、DI、AI、DO、RCI以及交换机的供电断路器； f) 上电后检查确认RTU各模块面板指示灯显示正常，参见附录D：
d)
3 Q/SYXQ1282010
g）用调试笔记本登录RTU，并与调控中心核对阀室管线压力、温度，气液联动阀开关状态，阀室
可燃气体浓度、温湿度、门限开关，阴极保护电位，发电机运行参数等，确保数据传输正常。
5.2RTU的停止
a) 停RTU前先向调控中心汇报即将进行的操作： b) 如果干线截断阀为失电关断，则将其维护开关合上，或切断动力源，避免阀误关断： c) 逐次断开DO、DI、AI、PSSM、RCI以及交换机的供电断路器；
断开RTU机柜内总电源断路器； e) 断开配电箱RTU机柜供电断路器。
d)
5.3RTU软件的常用操作
ControlWaveMicro系列RTU专用软件为OpenBSI，它包括LocalView、ControlWaveDesigner等多个应用软件，以下为它们的一些常用操作及其步骤。 5.3.1RTU通讯配置的下载 5.3.1.1以太网连接方式
a）将调试笔记本通过网线连接到RTU系统局域网中，并设定好其IP b) 在调试笔记本的操作系统上点击Start->Programs->OpenBSITools->LocalView，打开
LocalView软件：新建一个连接模式，如图5所示，选择“IPComm”模式，输入Name，在Location处为连接模式选择存储位置，点击[Create]创建；
c)
NewViewMode Mode
区
Name: Jest
Create.. Cancel Help Browse.
Local
Flash Configure
Location D:VOpenBSIVACCOL
IPComm
图5新建连接模式
d): 在弹出的IP通讯设置对话框中，选择RTU的type（类型）为“CWave_Micro”，并输入其IP地址，
选择localaddress（本地地址）为“1”，点击[Next>]进入下一步，如图6所示；
4 Q/SY
中国石油天然气股份有限公司企业标准
Q/SY XQ 128—2010
ControlWave Micro 系列 RTU 系统
运行维护规程
Operation and maintenance procedures for ControlWave MicroRTU systems
2010-11-19发布
2010-12-01实施
中国石油天然气股份有限公司西气东输管道分公司发布 Q/SYXQ128—2010
目 次
前 言
IHI
范围 2 符号、代号和缩略语， 3 总体描述
1
系统构成.. 5 操作方法. 6 RTU系统维护 7故障处理附录A（资料性附录） RTU系统硬件技术指标. 附录B（资料性附录） RTU系统主要模块原件标识图及配置图附录C（资料性附录） RTU系统I/O模块接线图及典型仪表回路图附录D（资料性附录） RTU系统主要模块面板指示灯
4
.15 .15 ...17 ..20 27 .33 Q/SYXQ128—2010.
前言
本标准是按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油西气东输管道公司提出。 本标准由中国石油西气东输管道公司质量安全与环保处归口。 本标准起草单位：中国石油西气东输管道公司压缩机处。 本标准主要起草人：彭太独、梁建青、王海峰、赵廉斌、苍松、王多才、田家兴、王磊
I Q/SYXQ1282010
ControlWaveMicro系列RTU系统运行维护规程
1范围
本标准规定了西气东输管道阀室ControlWaveMicro系列RTU系统的组成、相关输入输出模块等设
备性能、技术指标、操作、维护方法等内容。
本标准适用于西气东输一线、淮武线及西气东输二线使用ControlWaveMicro系列控制器的RTU远控阀室。
2符号、代号和缩略语
ARM：AdvancedRISCMachine进阶精简指令集机器 EcoM：ExpansionCommunicationsModule扩展通讯模块 MosFET：MetallicOxideSemiconductorFieldEffectTransistor金属氧化物半导体场效应晶
体管
PSSM：PowerSupply/SequencerModule电源供应/定序器模块 RAM：RandomAccessMemory随机访问存取器 Rcl：RemoteCommunicationInterface远程通讯接口服务器 RTU：RemoteTerminalUnit远程终端设备 ScADA：SupervisoryControlandDataAcquisition监控与数据采集 SDRAM：SynchronousDynamicRandomAccessMemory同步动态随机访问存储器 SRAM：StaticRandomAccessMemory静态随机访问存取器 Updump：将控制器SRAM和SDRAM的内容上载到计算机
3总体描述
RTU用于监测、采集并上传远控阀室工艺过程的压力、温度、湿度、可燃气体浓度，以及设备状态等信息，并对线路紧急截断阀和发电机进行监视和控制。
RTU主要由电源模块、CPU处理器、扩展通讯模块、I/O模块、背板等构成。
4系统构成
RTU选用ControlWaveMicro系列可编程控制器。在系统构成上，西一线RTU与西二线的有所区别分别如图1和图2所示，淮武线RTU系统构成与西一线的类似。
图1中的RTU系统主要由RTU、RCI、交换机、路由器、光通信设备、现场仪表和发电机等组成，RTU
与RCI之间通过交换机进行以太网通讯，RCI通过路由器将数据传输到调控中心。图2中的RTU系统则没有 RCI和路由器，RTU通过交换机、光通信设备将数据同时传输到上下游场站和调控中心，
1 Q/SYXQ128—2010.
MCC
MCC
00
188800
-.
..
VSAT
端机
HIEC8705 TCP/IP
0
OTE
RS232/485 三方通讯
Ethernet
图1西一线RTU阀室系统结构
mmmEthernetA
Ethernet B
以大网必模试
8888
?
图2西二线RTU阀室系统结构
西一线和西二线RTU配置分别如图3和图4所示，各模块硬件技术指标参见附录A。
2 Q/SYXQ1282010
8槽机架 111 111 11
88
88880 0 SS 1 棋机 00 V
-
D 心快
口
B B
留
A 预
图3西一线RTU配置
8槽主机架 88 88 88
8槽扩展机架
11 11
18888e
0 0 E: 口 口
DD
块
预留槽，未使用
FES
块 块 块
模
图4西二线RTU配置
5操作方法
5.1RTU的启动
阀室RTU的启动以系统设计配电图为基础。 a) 确认RTU系统供电、接线正常： b) 确认系统各设备电源已关闭，以防止上电时瞬间启动电流过大导致总电源断路器跳闸 c) 合上阀室配电箱RTU机柜供电断路器；
合上RTU机柜内总电源断路器； e) 逐次合上PSSM、DI、AI、DO、RCI以及交换机的供电断路器； f) 上电后检查确认RTU各模块面板指示灯显示正常，参见附录D：
d)
3 Q/SYXQ1282010
g）用调试笔记本登录RTU，并与调控中心核对阀室管线压力、温度，气液联动阀开关状态，阀室
可燃气体浓度、温湿度、门限开关，阴极保护电位，发电机运行参数等，确保数据传输正常。
5.2RTU的停止
a) 停RTU前先向调控中心汇报即将进行的操作： b) 如果干线截断阀为失电关断，则将其维护开关合上，或切断动力源，避免阀误关断： c) 逐次断开DO、DI、AI、PSSM、RCI以及交换机的供电断路器；
断开RTU机柜内总电源断路器； e) 断开配电箱RTU机柜供电断路器。
d)
5.3RTU软件的常用操作
ControlWaveMicro系列RTU专用软件为OpenBSI，它包括LocalView、ControlWaveDesigner等多个应用软件，以下为它们的一些常用操作及其步骤。 5.3.1RTU通讯配置的下载 5.3.1.1以太网连接方式
a）将调试笔记本通过网线连接到RTU系统局域网中，并设定好其IP b) 在调试笔记本的操作系统上点击Start->Programs->OpenBSITools->LocalView，打开
LocalView软件：新建一个连接模式，如图5所示，选择“IPComm”模式，输入Name，在Location处为连接模式选择存储位置，点击[Create]创建；
c)
NewViewMode Mode
区
Name: Jest
Create.. Cancel Help Browse.
Local
Flash Configure
Location D:VOpenBSIVACCOL
IPComm
图5新建连接模式
d): 在弹出的IP通讯设置对话框中，选择RTU的type（类型）为“CWave_Micro”，并输入其IP地址，
选择localaddress（本地地址）为“1”，点击[Next>]进入下一步，如图6所示；
4
