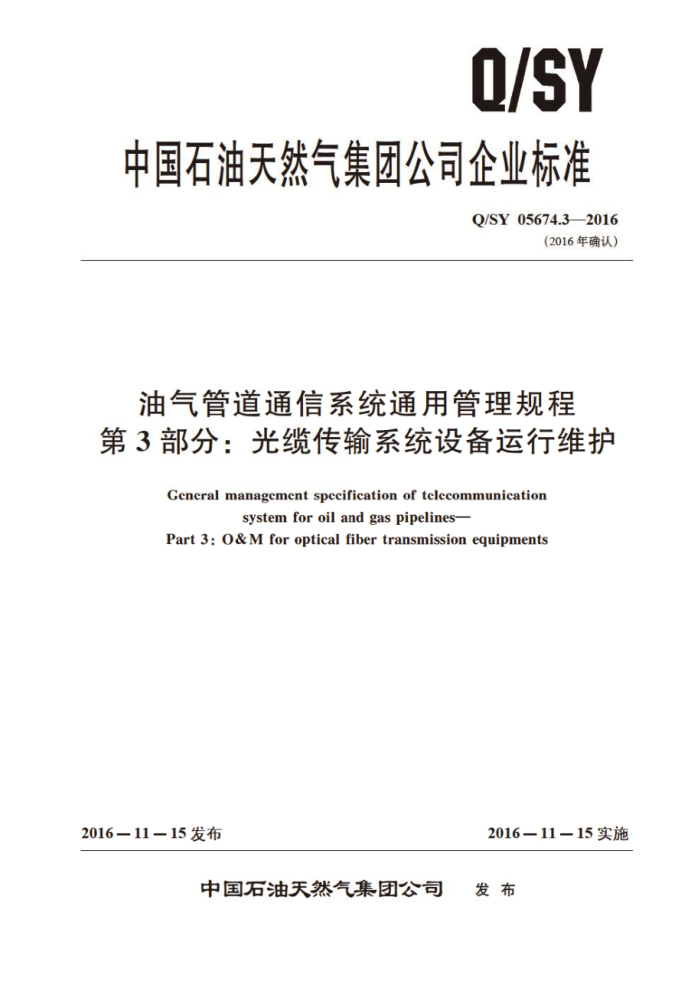

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05674.3—2016
（2016年确认）
油气管道通信系统通用管理规程第3部分：光缆传输系统设备运行维护
Gcncral managcmcnt spccification of tclccommunication
systemforoilandgas pipelines-
Part 3:O&Mfor optical fiber transmission equipments
2016-11－15发布
2016－11－15实施
发布
中国石油天然气集团公司 Q/SY05674.3—2016
再版说明
本标准在发布时，按照《关于调整集团公司企业标准编号规则的通知》（中油质【2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1674.3—2015修改为Q/SY05674.3—2016 Q/SY05674.3—2016
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义 4 运行维护管理原则 5 维护界面的划分 6 光缆传输系统设备维护 7 网管设备运行维护要求 8 光缆传输系统设备故障管 9 运行维护评估检查要求 10 备品备件及工器具管理 11 安全与保密附录A(资料性附录） 巡检记录表. 附录B（资料性附录） 测试记录表
1
...
..
.
.....
...........
0
I Q/SY05674.3—2016
前 言
Q/SY05674《油气管道通信系统通用管理规程》分为5个部分：
第1部分：运行质量评价；第2部分：光缆线路运行维护；第3部分：光缆传输系统设备运行维护；第4部分：光传送网运行维护：一第5部分：卫星通信系统运行维拍
本部分为Q/SY05674的第3部分。 本部分按照GB/T1.1- 2009标准化工作导则第1部分：标准化的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京 油气调控中心 管道分公司、西气尔输管道分公司、北京天然气管道有限公司、西部管道分公司、西南管道分 公司。
本部分主要起草人：张建国、 三文靖、段 然、王树祺、李亚峰、曲柏达、胡彬、王金培、徐方辰、张涛、周永红、吴琼
II Q/SY05674.3—2016
油气管道通信系统通用管理规程第3部分：光缆传输系统设备运行维护
范围
1
Q/SY05674的本部分规定了油气管道通信系统光缆传输系统设备运行维护及巡检要求、故障处理、备品备件管理、评估考核及安全保密等。
本部分适用于油气管道光缆传输系统设备的运行、维护和管理
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新版本（包打所有的修改单） 适用于本文件。
YD/T5003电信专用房屋设计规范 Q/SY05674.1油气管道通信系统通用管理规程第1部分：运行质量评价中华人民共和国石油天然气管道保护法 主席令11届第30号
3 术语和定义
下列术语和定义适用于 天本文件
3. 1
光缆传输系统设备opticaltransmissionequipment 以光纤为介质的数据信号传输系统，包括（但不限手）SDH设备 OTN设备、OLA设备、
REG设备等。 3. 2
附属设施 subsidiary facilities 机柜、ODF及DDF配线架、 防雷接地
信电源等
3. 3
网管设备 networkmanagementeguipmen 计算机系统（服务器、 、工作站、PC机等）、网管接口设备、局成网交换机（或HUB）、路由器、
打印机以及相关辅助设备。
运行维护管理原则
4
4.1光缆传输系统设备为石油天然气管道的附属设施，受《中华人民共和国石油天然气管道保护法》 （主席令11届第30号）保护。 4.2光缆传输系统设备的管理原则是“统一指导、分级管理”。
1 Q/SY05674.3—2016
5维护界面的划分
5.1光缆线路与光缆传输系统设备之间的维护界面，应以光纤进人传输机房的第一个数字或光纤配线架为分界。 5.2光缆传输系统设备与承载业务系统设备（如自控、网络设备等）之间的维护界面，应以光传输设备光接口、电接口为分界 5.3通信电源与供电设备之间的维护界面，应以高频开关电源接入端子为分界，其他供电方式应以交直流配电柜（盘）输出端为分界 5.4光缆传输系统设备辅助的相关空调设备、加湿设备、其他环境控制设备由相关专业负责维护。
6 光缆传输系统设备维护要求
6.1光缆传输系统设备应进行定期例行巡检，巡检周期按各单位的管理规定执行。 6.2节假日、恶劣气候、地质灾害及特殊情况应进行不定期专项巡检。 6.3巡检内容包括设备环境、 传输状态、 告警、 公务电话等。按要求填写巡检记录表，参见附录A。 6.4对巡检过程中发现的故险应及时进行处理开记录。 一个月内应对该间题进行复查，并在设备技术档案中记录。 6.5业务管理单位负责告警管理。 当误码率不能满足传输要求 时，应进行主备光板倒换和光功率测试。 6.6光缆传输系统设备断电、设备搬迁、电源改道及扩容等影响数据业务的操作，业务管理单位应制定详细的方案，并提前三个工作日上报业务主管单位审查，批准后方可实施。 6.7 网关网元所辖的网元数量不应过设备规定的数量。 6.8 业务管理单位网管与业务主管单位网管间匾形成主备路由，业务管理单位应确保网管工作正常。 6.9光缆传输系统设备机房应符合YD/T503中防静电、防尘等环境要求。机房应配备温度计和湿度计。相对湿度宜控制在45%～65%，环境温度宜控制在18℃～28℃。 6.10 光缆传输系统设备运行维护主要内容包括：
a) 防尘网的清洁、设备接地检在： b) 检查风扇运行是否正常。 保证设备正常放热： c) 检查光缆传输系统 设备供电压是否正带 d) 检查光缆传输系统设备传输 板、业务板接口连线是否松动 e) 检查公务电话设置 量是否正确，并检查是否能正常拨打、接听公务电话。
6. 11 业务管理单位应在光缆传输系统设备投用一个月内，建立图纸资料和设备技术档案。 6. 12 图纸资料包括但不限于以下资料：
a) 光缆传输系统网络拓扑图； b) 光缆传输系统业务端口配置： c) 光缆传输系统连线图。
6. 13 设备技术档案包括但不限于以下记录：
a) 设备基本信息，包括设备名称、规格型号、资产编号、安装位置、制造厂家、管理人员、设
备状态、出厂日期、投用日期； b) 设备维修记录，包括站场名称、设备名称、规格型号、出厂日期、生产厂家、安装位置、
维修开始时间和结束时间、维修工单号、消耗物资明细； c) 测试记录表，参见附录B。
2 Q/SY05674.32016
6.14 图纸资料及设备技术档案在信息变更后一个月内更新。
网管设备运行维护要求
7
7.1 业务管理单位应指定专人定期修改用户口令。 7.2 网管设备不得使用与维护无关的移动存储设备，防止感染计算机病毒。 7.3 网管设备应安装防病毒软件，定期进行病毒检查及升级管理。 7. 4 发现在用网管运行速度降低时，应切换到备用网管，并及时处理。 7.5 调整光通信网络主要结构，包括十环，子链、子网通道保护（SNCP）环、复用段保护（MSP）环、汇聚点、节点，及影响性能等操作时，应将技术方案提交业务主管单位审查。 7.6 5业务管理单位在对网元进行数据配置和修改时，应提前三个工作日牛 将实施方案提交业务主管单位，在审批通过后方可进行提作，换作完成量，应上报业务主管单位及时将网元配置数据上载各级网管，并确认子网网管与主备调择中心网络级网管的数据一致。 7.7 对子网管或网元设备 进行升级改造时，应组织相关单位对技术方案进行审查，确保各级网管能够对网元的有效监控，确保各级网管间的有效联通 7.8 检查各网元及各光板的接收和发送光功率及误码率是否正常 发现指标异常应及时处理。 7.9 检查全网告警、网 网元告警、单板告警、 ，设备告警，并根据告警内容进行相应处理。 7.10 查询设备的15min性能事件单 或24h性能事件 7.11 检查MSP，SNCP倒换状态 7.12 检查低阶交叉和业务板端及电路资源的使用情况。 7,13 每季度应对土、备网管进行切换测试， 7. 14 检查网络嵌入式控制信道（ECC）路由、网元时间和网管时间同步，网元侧的配置数据与网管侧的配置数据一致性。 7.15每季度应对网管及网元配置数据进行外部存储。当配置数据发生重大变化时，应及时进行外部存储。
8光缆传输系统设备故障管理
8.1 故障分类 8.1.1重大故障：主结构 节点故障、 上主路由通信中断的故障。 8.1.2严重故障：主结构 节点故障、SNCP环上两个下、3h以上主路由通信中断的故障 8.1.3 一般故障：以上两种故障除外的其他故障称为一般故障 8.2 故障处理要求 8.2.1故障处理的一般原则是“先抢通，后恢复；先光缆，后设备；先单站，后单板；先高级，后低级”。 8.2.2 当光缆传输系统设备发生故障时，应将业务倒换到备用设备。 8.2.3各业务管理单位间接口处，管理双方应同时出查，直至完成故障处理。故障处理过程重要节点应上报业务主管单位 8.2.4经业务主管单位同意，业务管理单位执行作业计划造成的业务中断不列人故障，其他情况均列人故障。
个（含）以上节点失效，造成主备调控中心6h以
以上节点失效，造成主备调控中心6h以
3 Q/SY05674.3—2016
运行维护评估检查要求
9
9.1 业务主管单位应制定光绳传输系统设备的运行维护考核指标，对业务管理单位进行检查和考核。 9.2 业务主管单位应对光缆传输系统设备的运行维护考核指标按月进行统计和计算。 9.3 光缆传输系统设备运行维护考核指标和计算方法应执行Q/SY05674.1的相关规定。 9.4业务管理单位应落实业务主管单位下达的考核指标。
10 备品备件及工器具管理
10.1 备品、备件和材料宜设在300km维抢修范用内，确保完好 10.2业务管理单位应储备满足目常维护抢修的备品、备件 10.3用于维护、应急、抢修用备品、备件租材料应设专人负责管理，定期检查清理，做到账物相符，确保完好。 10.4 业务管理单位应配备必要的维护用仪器仪表、 工具、车辆和通信联络工具。 10.5 业务管理单位应指定专人 对仅器仪 表和工具 具进行管理。对仪器仪表和工具应定期检查和校验。 10.6 使用仪器仪表和工具的人员成经过 严格培训，严禁违章使用
11 安全与保密
11.1业务管理单位应加强安全生产教育和检查 建立和健全光缆传输系统设备运行维护及操作的规章制度。 11.2光缆传输系统设备运行维护等应遵守规章制度及设备操作手册等相关规定。 11.3光缆传输系统设备机房不应堆放易燃、易爆等危险物品。 11.4各级单位通信专业主管领导为保密第一责任人：负责制定有关保密的培训、指导、监督、管理工作。 11.5 所有人员应严格执行国家、行业及主管单位有关油气管道及通信专业的保密规定。
