ICS 17.140 A 59
GB

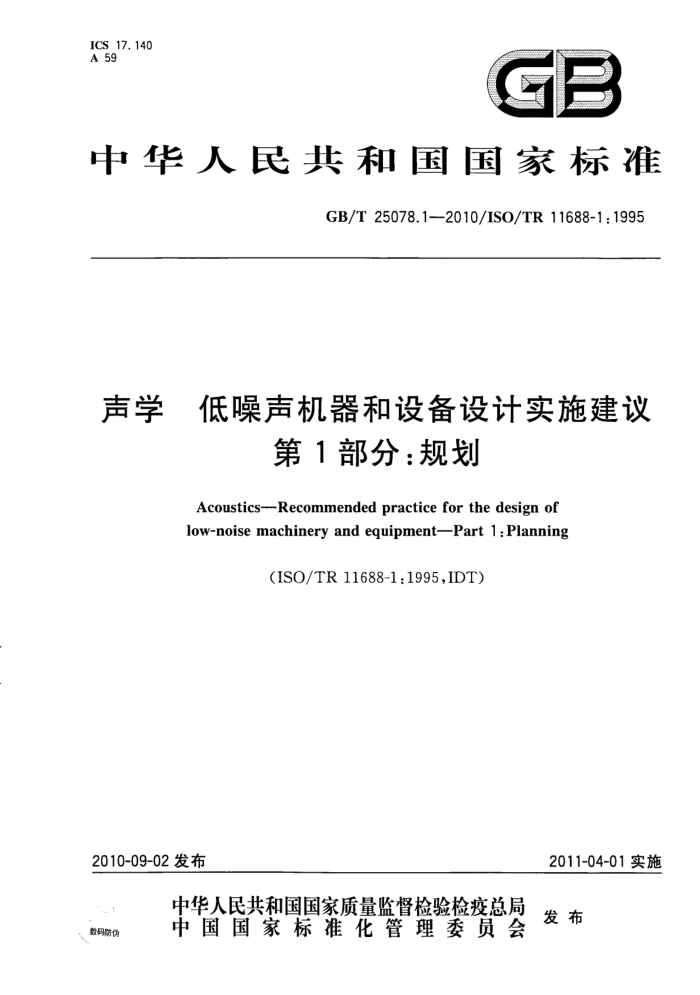

中华人民共和国国家标准
GB/T25078.1-2010/ISO/TR11688-1:1995
声学 低噪声机器和设备设计实施建议
第1部分：规划
Acoustics--Recommended practicefor the design of low-noise machinery and equipment-Part 1:Planning
(ISO/TR11688-1:1995,IDT)
2011-04-01实施
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T25078.1—2010/ISO/TR11688-1:1995
目 次
前言引言
川 IV
范围规范性引用文件 3 术语和定义 4 系统化设计和声学方面的考虑 5 概念和详细设计
1 2
..
低噪声原型样机. 7 最终测试附录A（规范性附录） 设计原则归纳附录B（规范性附录） 设计中的噪声控制要求附录C（资料性附录） 报告内容参考文献
6
15 16 11 20 22 24 GB/T25078.12010/IS0/TR11688-1:1995
前言
GB/T25078《声学低噪声机器和设备设计实施建议》分为2个部分
第1部分：规划； -第2部分：低噪声设计的物理基础。
一
本部分为GB/T25078的第1部分。本部分等同采用ISO/TR11688-1：1995《声学 ：低噪声机器和设备设计实施建议第1部分：规划》(英文版）。
为便于使用，本部分对ISO/TR11688-1：1995进行了编辑性修改，并在参考文献中加人了2002年出版的马大献主编的《噪声与振动控制工程手册》等较新的参考书目。
本部分的附录A和附录B为规范性附录。 本部分的附录C为资料性附录。 本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：南京大学声学研究所、中国科学院声学研究所、同济大学声学研究所、西北工业大
学、长沙奥邦环保实业有限公司。
本部分主要起草人：邱小军、田静、程明昆、俞悟周、毛东兴、陈克安、莫建炎。
I GB/T25078.1--2010/ISO/TR11688-1:1995
引言
本部分为低噪声机器的设计提供实施建议。目前已提出的绝大多数标准给出了噪声测量和评估的方法，本部分的目标是对现有机器和正在设计中的新机器进行噪声控制，给出了低噪声机器和设备设计的基本原则和方法。
在噪声控制实践中，非声学专业工程师的介入非常重要。他们对噪声产生和传递特性的基础知识的掌握和对噪声控制措施原理的理解对噪声控制的效果极为重要，本部分可以作为获得更多噪声控制知识的基础。
需要通过标准化的方法来支持本部分所给出设计原则，为此，制定了在噪声控制领域的一系列标准。
M GB/T25078.1—2010/ISO/TR11688-1:1995
声学低噪声机器和设备设计实施建议
第1部分：规划
1范围
GB/T25078的本部分有助于对机器和设备噪声控制基本概念的理解。 本部分所推荐的方法旨在帮助在任何设计阶段的设计者控制最终产品的噪声。选择产品的系统化
开发设计流程为基础，构成本部分的结构框架（见第4章）。
本部分没有列出所有的设计原则。在设计阶段也可以采用其他等效的或更有效的降噪技术措施若需要解决本部分涉及范围以外的问题，设计者可以参考本部分的参考书目。这些书目代表了在
本部分出版时的声学手册的一般状况。另外，还可参考更多的解决声学问题的技术出版物。 2规范性引用文件
下列文件中的条款通过GB/T25078的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3767—1996声学） 声压法测定噪声源声功率级反射面上方近似自由场的工程法 (eqvISO3744:1994)
GB/T3768-1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 (eqvISO3746:1995)
GB/T14574---2000 声学 机器和设备噪声发射值的标示和验证（eqvISO4871：1996） GB/T16404—1996 5声学 声强法测定噪声源的声功率级第1部分：离散点上的测量
(eqvISO9614-1:1993)
GB/T16404.2—1999 声学 声强法测定噪声源的声功率级第2部分：扫描测量 (eqvISO9614-2:1996)
GB/T16404.3—2006 声学 声强法测定噪声源的声功率级第3部分：扫描测量精密法 (ISO9614-32002,IDT)
GB/T17248.1—2000 声学 机器和设备发射的噪声测定工作位置和其他指定位置发射声压级的基础标准使用导则（eqvISO11200：1995）
GB/T221562008声学 机器与设备噪声发射数据的比较方法（ISO11689：1996，IDT） GB/T25078.2—2010 ）声学低噪声机器和设备设计实施建议第2部分：低噪声设计的物理基
础(ISO/TR11688-2：1998,IDT)
ISO9611：1996声学关于连接结构声辐射固体声的声源的特性弹性安装的机械装置接触点处的振速测量 3术语和定义
下列术语和定义适用于GB/T25078.1的本部分。
3. 1
空气声、液体声和结构声airborne，liquid-borneandstructure-borne 分别指空气、液体或者固体结构中传播的声。
1 GB/T25078.1—2010/ISO/TR11688-1:1995
3. 2
有源噪声部件activenoisecomponents 机器中产生噪声的部件。在许多情况下，它们是动力转换设备，从如电能、机械能或磁能、液压、内
力、或者摩擦等动力源产生机械功。其他类型的噪声部件可以是非定常流体和运动部件之间的接触面。 3. 3
无源噪声部件passivenoisecomponents 传递有源部件产生的噪声的部件；它们不包含声源，但可能是主要的声辐射部件。典型的无源噪声
部件包括机器的结构零部件和覆盖面板。 3. 4
周期性噪声periodicnoise 周期性重复的噪声。典型的周期性噪声源包括机器的齿轮和活塞。周期性噪声呈现线谱特征。
3.5
有调噪声tonalnoise 主要由一个或几个可清楚辨认的单频声构成的噪声。
3.6
宽带噪声broadbandnoise 由单一的冲击，如短时压力脉冲或者撞击，或者由在空气或液体中的流产生的噪声。宽带噪声的
特征是通过频谱分析可以看见在较宽的一段频率范围内存在连续谱。 3. 7
力激励forceexcitation 激励力和被激励结构特性无关的激励；例如在相对硬而重的结构物体上的轻而软的振源。
3. 8
速度激励velocityexcitation 激励速度和被激励结构特性无关的激励；例如被相对大质量的振源激励的轻而软的结构。
3. 9
准静态响应quasi-staticresponse 机器对低于其最低共振频率的激励的响应。
3. 10
共振响应 resonantresponse 机器对某个频段区域的激励的响应，在这个频段，可明显区分机器的单个共振频率。
3.11
多共振响应multi-resonantresponse 机器对某个频段区域的激励的响应，在这个频段，机器有许多共振频率，无法明显区分单个共振频率。
4系统化设计和声学方面的考虑
系统化设计是通过利用多学科的信息（如机器噪声控制）而形成的一种实施方法。这种方法建立了在设计和开发的各个阶段达到目标和决策的基础。
设计过程可以分为如下4个逐渐细化的阶段（见图1）。随着每一个阶段信息量的增加，有可能按确定的设计要求（如低噪声级等）来确定可供选择的解决方案。系统化设计的阶段是：
a）明确任务：将所有要求列表，该表是整个设计任务的控制文件。该表中噪声指标的制定可参考
法规、当前技术发展水平、竞争者的产品性能、顾客需求或公司销售书中该机器噪声所占的权重（见附录B）。
b）概念设计：本阶段设计过程主要集中于达到所希望的目标。本阶段几乎没有最终产品的信
2
