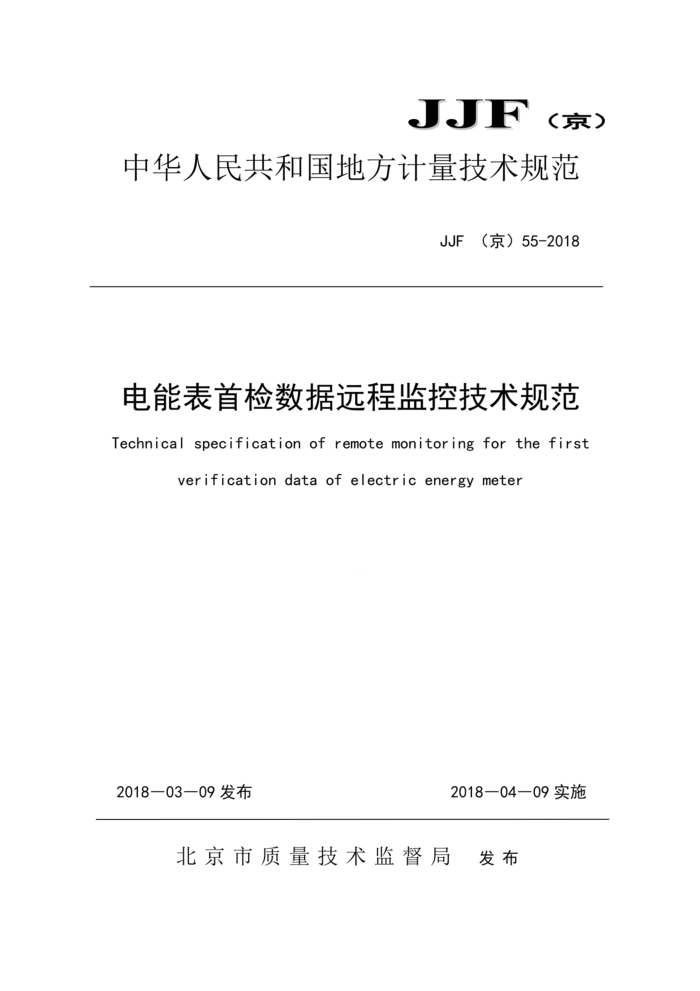

JJF (京)
中华人民共和国地方计量技术规范
JJF（京）55-2018
电能表首检数据远程监控技术规范 Technical specification of remote monitoring for the first
verification data of electric energy meter
201803—09发布
2018—04—09实施
北京市质量技术监督局 发布 JJF（京）55-2018
电能表首检数据远程监控技术规范 Technical specification of remote monitoring for the first verification data of electric energy meter
JJF （京）55-2018
归口单位：北京市质量技术监督局
起草单位：北京市计量检测科学研究院
国网北京市电力公司电力科学研究院
本规范由北京市质量技术监督局负责解释 JJF（京）55-2018
本规范主要起草人
王焕宁（ （北京市计量检测科学研究院）刘圆 （北京市计量检测科学研究院）张晓彦 （北京市计量检测科学研究院）李国昌 （国网北京市电力公司电力科学研究院）
本规范参与起草人
黄艳（北京市计量检测科学研究院）赵成（国网北京市电力公司电力科学研究院）蒋紫娟（国网北京市电力公司电力科学研究院） JJF（京）55-2018
目 录
引言电能表首检数据远程监控技术规范 1范围. 2规范性引用文件 3术语和定义 3.1电能表检定装置Verification device for electric energymeter.. 3.2数据采集服务器Dataacquisitionserver.. 3.3数据接收服务器Datareceivingserver 3.4监控终端Monitoringtermina 4概述 5计量性能要求 5.1基本误差和重复性. 5.2测量数据的显示和存储。 5.3数据存储和传输性能， 5.4数据安全 6通用技术要求. 6.1环境要求 6.2数据存储内容和类型 7监控方法 7.1网络结构和数据传输流程. 7.2数据传输方式. 8监控结果的表达附录A网络结构图
2
....3
:3
3
.5
.5
P
F
*·. 6
..8 JJF(京) 55-2018
引言
本规范参照国家计量检定规程JJG596-2012《电子式交流电能表》和JJG597-2005 《交流电能表检定装置》的要求，结合我市对电子式交流电能表首次检定的管理现状进行制订。
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》编写。 本规范所用术语，除专门定义外，均采用JJF1001-2011《通用计量术语及定义》。 本规范为首次制定。
II JJF（京）55-2018
电能表首检数据远程监控技术规范
1范围
本规范适用于采用电能表检定装置对电子式交流电能表进行首次检定的数据采集和监控。
2规范性引用文件
本规范引用下列文献： GB/T20273-2006信息安全技术数据库管理系统安全技术要求 GB/T17533-1998信息技术开放系统互连远程数据库访问 GB/Z25320电力系统管理及其信息交换数据和通信安全 JJG597-2005交流电能表检定装置 JJG596-2012电子式交流电能表 JJG1085-2013标准电能表凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本文件。
3术语和定义
本规范除引用JJF1001-2011规定的术语外，还采用以下术语。
3.1电能表检定装置Verificationdeviceforelectricenergymeter
用于交流电能表的检定，向被检表供给电能并测定此电能的所有设备的组合。
通常，装置由电能输出电路、电能测量标准器（标准电能表、功率表、电能变换器）或电能测量电路、量限扩展电路、电量监视电路（或仪表），以及辅助测量电路组成。
3.2数据采集服务器Dataacquisitionserver
1 JJF（京）55-2018
安装在远端，通过远端的局域网与远端电能表检定装置连接，采集、存储电能表检定装置的计量数据，并具有通过互联网进行数据远程传输功能的设备
3.3数据接收服务器Datareceivingserver
安装在本地，可通过互联网接收远端各数据采集服务器传输数据的设备。 数据接收服务器应配有独立的存储设备，可用于数据的统一管理。
3.4监控终端 Monitoringterminal
监控终端对采集到的远端计量数据实施集中动态监控和数字化管理，监控终端须连接显示设备，用于监控数据的动态显示。
4概述
本规范通过网络对电能表检定装置的测量数据进行远程监控和分析，实现对电能表首次检定结果的评估。
电能表首检数据远程监控系统由远端的电能表检定装置、数据采集服务器，以及本地的数据接收服务器（含存储设备）、监控终端（含显示设备）构成，总体网络拓扑结构如图1所示。
电能表检定装置以标准表法测量电能表基本误差，其结果存储在检定装置的存储单元中：数据采集服务器将电能表检定装置的测量结果进行采集，并发送到数据接收服务器集中存储；监控终端调用数据接收服务器中存储的电能表基本误差数据进行显示和分析，实现对检定结果的评估。
2 JJF （京）55-2018
远端
通信网络
本地
rnet（以太网、拨号险各、虚拟专网）
图1电能表首检数据远程监控传输网络
5计量性能要求
5.1基本误差和重复性
电能表检定装置的基本误差和重复性应分别满足JJG597-2005第3.1和3.2的
规定，标准电能表的基本误差和重复性应分别满足JJG1085-2013第4.1和4.3的规定。
5.2测量数据的显示和存储
电能表检定装置对电能表基本误差的测量结果，其测量值的显示和存储应满足按电能表准确度等级十分之一间距修约的要求。
电能表检定装置存储的数据应包含基本信息数据和基本误差数据，基本信息数据应至少包括表1规定的内容，基本误差数据应至少包括表2规定的内容。
表1基本信息数据格式表
序号 1 2 3 4
类型 varchar date varchar
字段名合同编号/批号检定日期
内容
被检定的电能表基本信息
条码号生产厂家
3
