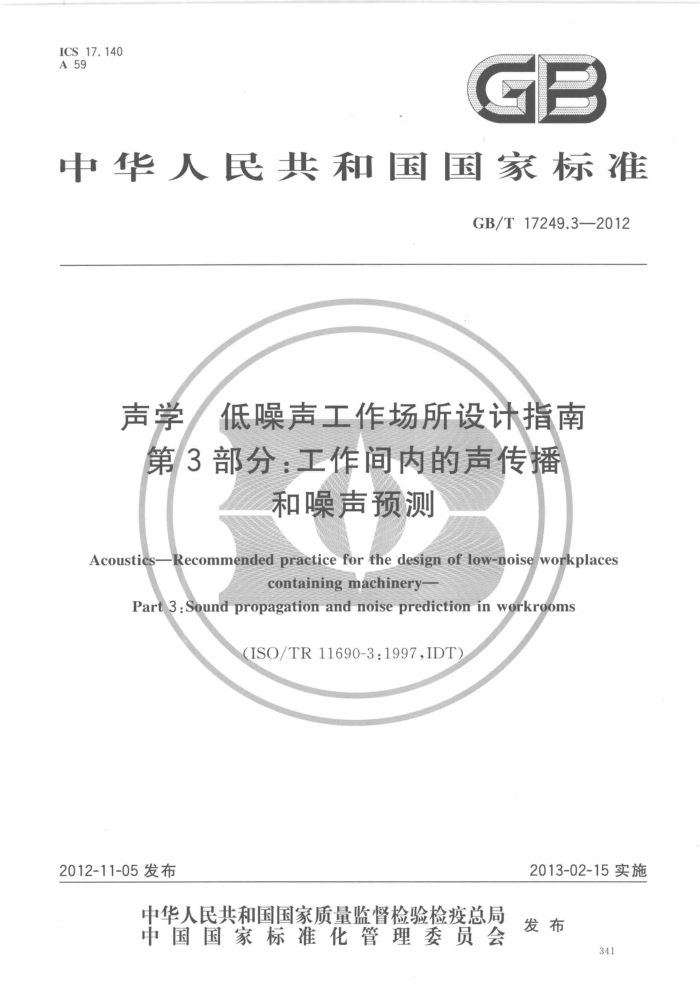

ICS 17.140 A59
GB
中华人民共和国国家标准
GB/T17249.3—2012
声学 低噪声工作场所设计指南第3部分：工作间内的声传播
和噪声预测
Acoustics-Recommendedpractice forthedesign oflow-noiseworkplaces
containing machinery
Part 3:Sound propagation and noise prediction in workrooms
（ISO/TR11690-3:1997,IDT)
2013-02-15实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
341 GB/T17249.3—2012
前 創言
GB/T17249《声学低噪声工作场所设计指南》分为3个部分：第1部分：噪声控制规划；第2部分：噪声控制措施；第3部分：工作间内的声传播和噪声预测。 本部分是GB/T17249的第3部分。 本部分按照GB/T1.1一2009给出的规则起草本部分等同采用ISO/TR11690-3：1997（E）《声学 低噪声工作场所设计指南 第3部分 工作
间内的声传播和噪声预测》。
本部分做了编辑性修改。 本部分由中国科学院提出。 本部分由全国声学标准化技术委员会归口（SAC/TC17）。 本部分起草单位：南京大学声学研究所、中国科学院声学研究所、北京市劳动保护科学研究所、同济
大学、合肥工业大学、长沙奥邦环保实业有限公司。
本部分主要起草人：邱小军、田静、杨军、张斌、俞悟周、李志远、莫建炎、徐欣。
343 GB/T 17249.3—2012
引 言
本部分供涉及工作场所噪声控制和低噪声工作场所设计的所有相关部门使用。其目的是：
使所有相关部门了解当前工作间内声传播和噪声预测方面的技术现状；帮助各相关部门在共同的技术框架中进行沟通；促进对希望达到的噪声控制要求的理解。
本部分提供了工作间内声源（例如运行的机器）发射和工作位置处声压级之间的联系。据此，提供噪声发射值的机器供应商和需要低噪声照射值的机器使用者可进行信息交换
本部分进一步的目标是能够评估工作间内的声学性能。 这些任务通过确定工作间内的声传播描述量来相互联系，本部分提出了工作间内的噪声预测方法，并给出了一种噪声预测的框架，其中各种噪声预测方法依
照可提供参量详细程度的不同来划分
344 GB/T17249.3—2012
声学低噪声工作场所设计指南第3部分：工作间内的声传播
和噪声预测
1范围
本标准的本部分规定了工作间内的声传播以及工作场所声压级和噪声照射的一种预测方法。 噪声预测方案中物理现象的描述细节与所针对的环境及该环境的建模方法（输人参数、计算方法）
密切相关。本部分综述了这种关系，描述了噪声预测的方法，并提供了在工作间内利用噪声预测进行噪声控制的建议。附录A～附录E给出了噪声预测方法的应用示例。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17249.1-1998声学低噪声工作场所设计指南噪声控制规划（ISO11690-1：1996， EQV)
注：专门针对室内空间声场分布曲线测量的标准见GB/T27763—2011
3术语和定义
GB/T17249.1 1998界定的术语和定义适用于本文件
4室内声传播的基本原理
4.1声传播描述量
工作间内噪声预测的基本要素是预测无指向性点声源产生的声压级分布。该分布和以下因素有关：
室内的形状和体积；室内各表面的声吸收；室内的布置。
用该房间的空间声场分布曲线（参见GB/T17249.1一1998中3.4.11和图1和图2)表述其声能分布结果。给定距离范围内，空间声场分布曲线包含的信息可概括为如下两个参数（参见GB/T17249.1- 1998中3.4.12和3.4.13)：
距离加倍声压级的空间衰减量（DL）相对于自由声场的声压级衰减逾量（DL）
空间声场分布曲线和这两个参数用于描述一个房间的声学特性。如果DL：越低，DL越高，则由给定声源产生的声压级越小（参见GB/T17249.2一2005中6.3）。附录D介绍了如何用空间声场分布曲线描述一个房间的声学特性。
345 GB/T 17249.3—2012
空间声场分布曲线在声源和接收器之间无障碍物，声波无阻碍传播路径上测得。其测量方法参见 GB/T17249.2—2005中8.4。
注1：专门针对室内空间声场分布曲线测量的标准参见GB/T27763一2011。 注2：当声源（机器)尺寸过大时，在距离机器特征尺寸之内的声场分布曲线可能和点声源情况下的不同。
4.2声场扩散的房间
在扩散声场中（见GB/T17249.1一1998中的定义3.4.8和3.4.9），距声源一定距离以外，声压级几乎是常量，和接收点的位置无关，如图1所示。
大厅15m×15m×5m 大厅30m×30m×12m -自由声场
85
o
75
70
10
50
100
距声源距离/m
图1无指向性点声源在两个尺寸不同但吸声系数和扩散声场相同的室内的空间声场分布曲线示例（点状曲线表示完全自由声场条件下的空间声场分布曲线。L，表示声源声功率级是100dB时给定点的声压级）
扩散声场中的声压级仅和室内所有声源的总声功率级和室内等效吸声面积A有关。在声场扩散的室内，混响时间和空间声场分布曲线之间有直接的联系，因此，这类房间也可以用混响时间来描述。 在这种情况下，噪声预测相对比较简单。
4.3均匀声传播的房间
许多工作间无法满足扩散声场的条件。例如房间高度小于其长度的1/3的扁房间。在这类房间中，即使距离声源很远，声场仍和考察点的位置有关，需要用空间声场分布曲线来描述。
在许多工作间，可以认为在室内不同部分的吸声和布置密度相近（包括有吸声天花板和反射地板的房间）。在这种情况下，声波无阻碍传播路径（不靠近墙壁和室内设备）的单个空间声场分布曲线代表了该工作间内的声传播特点和声学特性，
图2给出了某布置下扁房间的两条典型空间声场分布曲线示例
346 GB/T17249.3—2012
声预测，可以计算室内任一点声压级和确定声传播描述量，因此可以用来和某特定值或限值进行比较并比较噪声控制方案中的各种方法。虽然有几种噪声预测方法可用，但它们都基于相同步骤。图3的流程图归纳了这个步骤，并在下一章详细阐明。
6.1目的 目标值
6.2输入数据的收集
参考数据声场分布、噪声级分布图、混响时间等
布置
空房间
声源
位置、尺寸、声功率级、发射声压级、指向性、工作条件等
密度和吸声
几何尺寸、结构和室内表面的吸声
6.3预测方法的选择
扩散场模型几何声学模型
否
对环境描述充分吗？
是 6.4 预测计算
按照给定输入数据和系列噪声控制措施计算输出数据输出数据：声压级、空间声分布曲线参数、混响时间等
香
是否达到目的？
是
6.5结果和结论
按照声压级、噪声照射和暴露量、空间声分布曲线参数、实施限值等对各种可能的解决方案进行评估。
图3 工作间内噪声预测的通用流程图
