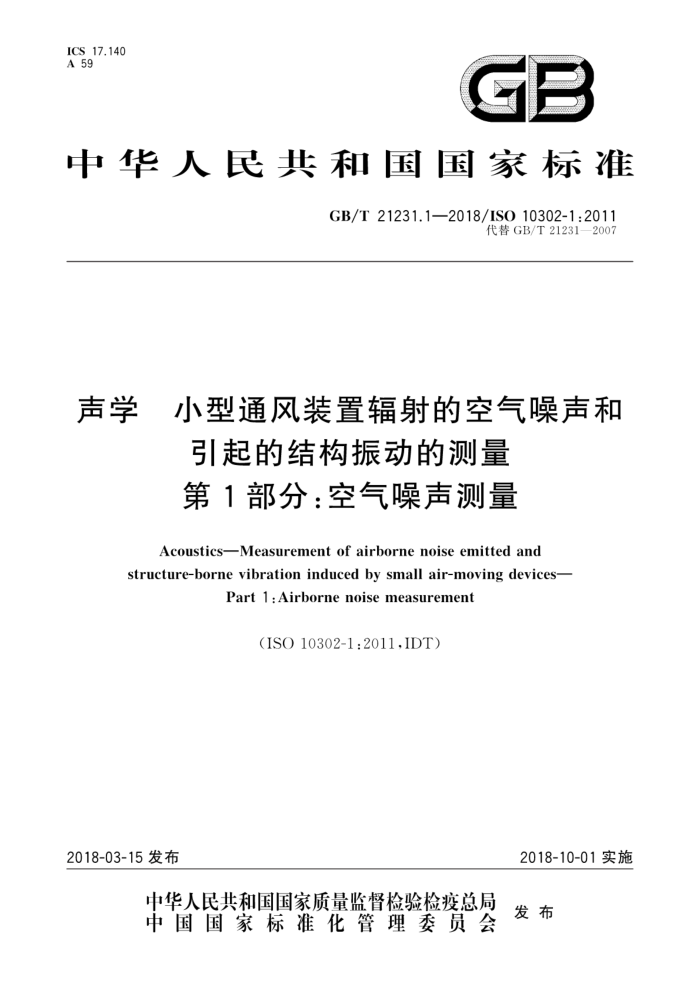

ICS 17.140 A 59
GB
中华人民共和国国家标准
GB/T21231.1—2018/ISO10302-1:2011
代替GB/T21231—2007
声学 小型通风装置辐射的空气噪声和
引起的结构振动的测量第1部分：空气噪声测量
Acoustics-Measurement of airbornenoise emitted and structure-borne vibration induced by small air-moving devices-
Part 1:Airborne noise measurement
(ISO10302-1:2011,IDT)
2018-10-01实施
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T21231.1—2018/ISO10302-1:2011
目 次
前言引言范围
m
/
规范性引用文件 3 术语和定义
2
测量适用范围测试箱的设计及性能要求
4
5
6 安装
通风装置的运行测量步骤测量不确定度记录内容
10 11 报告内容
10
10
附录A（规范性附录） 微型风机的-q曲线测量方法附录B（资料性附录） 空气密度的影响附录C（资料性附录） 数据表达格式.. 附录D（资料性附录） 通风设备噪声技术说明，附录E（资料性附录） 测量不确定度信息进展指南参考文献
20
21
22 26 27 32 GB/T21231.1—2018/ISO10302-1:2011
前言
GB/T21231《声学小型通风装置辐射的空气噪声和引起的结构振动的测量》包括以下两个部分：一第1部分：空气噪声测量；
第2部分：结构振动测量。 本部分为GB/T21231的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T21231一2007《声学小型通风装置辐射空气噪声的测量方法》。 本部分与GB/T21231一2007相比，主要技术变化如下：
补充了术语和定义的内容（见3.1.2、3.2.3）；为适应振动测量，接装板增加了阻尼板替换方案（见5.2）；
一增加了小型风机的p-q曲线测量方法（见附录A)；
增加了测量不确定度信息进展指南（见附录E）。
本部分使用翻译法等同采用ISO10302-1:2011《声学 小型通风装置辐射的空气噪声和引起的结构振动的测量第1部分：空气噪声测量》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（ISO3744：2010，IDT) GB/T6881.1—2002 声学 声压法测定噪声源声功率级和声功率级 混响室精密法 (ISO3741:1999,IDT) GB/T6882—2016声学 声压法测定噪声源声功率级和声能量级消声室和半消声室精密法(ISO3745:2012,IDT)
本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：中国科学院声学研究所、深圳中雅机电实业有限公司、安徽微威胶件集团有限公
司、同济大学、北京市劳动保护科学研究所、南京大学、大连明日环境工程有限公司、中国计量科学研究院、上海交通大学、长沙奥邦环保实业有限公司、上海新华净环保工程有限公司、西北工业大学、上海市环境科学研究院、安徽职业技术学院。
本部分主要起草人：程明昆、方庆川、张斌、吕亚东、李晓东、尹逃、李志远、李俊、李斌商、俞悟周、 毛东兴、李孝宽、宋瑞祥、邱小军、何龙标、蒋伟康、莫建炎、陈克安、刘运峰、武道忠、王兵、周裕德、祝文英、 徐欣、鲍俊瑶。
本部分所代替标准的历次版本发布情况为：
GB/T21231—2007。
II GB/T 21231.1—2018/IS0 10302-1:2011
引言
GB/T21231的本部分详细规定了主要用于冷却电子设备（如计算机和通讯设备）的小型通风装置辐射的空气噪声测定方法及报告编写内容。
为保持与这类设备辐射噪声测量的一致性，本部分采用ISO7779中辐射噪声的描述量及声功率级测量方法。被测通风装置总噪声辐射的描述量是A计权声功率级。1/3倍频程声功率级是噪声辐射的详细描述量。除1/3倍频程声功率级外，也可采用倍频程声功率级。
V GB/T21231.1—2018/ISO10302-1:2011
声学小型通风装置辐射的空气噪声和
引起的结构振动的测量第1部分：空气噪声测量
1范围
GB/T21231的本部分规定了用于冷却电子、电气和机械设备的小型通风装置辐射的空气噪声声功率级的测量方法。
这类小型通风装置包括轴流风机，管式轴流风机，叶片式轴流风机，离心式风机，电动叶轮，及它们的变化形式。
本部分描述了测量小型通风装置辐射的空气噪声的测试装置和方法。该空气噪声是通风装置的体
积流量及其在测试装置上形成的风机静压的函数。本部分的目的是供通风装置制造商、采用通风装置冷却电子设备和类似应用的制造商，以及测试实验室使用。本部分为通风装置制造商、设备制造商及测试试验室提供一种获得可比结果的方法。本部分的结果可用作工程信息和性能鉴定，并且本方法还可在采购技术说明书和买卖双方签订的合同中加以引用。噪声辐射测量的最终目的是为了给设计师提供数据，协助其设计包含一个或多个通风装置的电子、电气或机械设备，
基于经验数据，通过比例缩放箱的测试，计算上限为本部分规定的最大（体积）流量的方法是可
行的。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO3741声学声压法测定噪声源声功率级和声能量级混响室精密法（Acoustics一Determi- nation of sound power levels and sound energy levels of noise sources using sound pressurePrecision methods for reverberation test rooms)
ISO3744声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（A cousticsDetermination of sound powerlevels and sound energylevels of noisesourcesusing sound pressureEngineering methods for an essentially free field over a reflecting plane)
ISO3745声学声压法测定噪声源声功率级和声能量级消声室和半消声室精密法 (AcousticsDetermination of sound power levels and sound energy levels of noise sources using sound pressurePrecision methods for anechoic test rooms and hemi-anechoic test roomsl)
ISO5801：2007工业通风机用标准化风道进行性能测试（Industrialfans—Performancetesting using standardized airways)
ISO7779：2010声学信息技术设备和通讯设备空气噪声的测量（Acoustics一Measurementof airborne noise emitted by information technology and telecommunications equipment)
ISO/IECGuide98-3测量不确定度第3部分：测量不确定度的表达指南[Uncertaintyofmeas urement—Part 3:Guide to the expression of uncertainty in measurement (GUM:1995]
ANSI/ASAS2.32机械导纳的实验测定方法第2部分：单点平动激励法Methodsfortheex
1 GB/T21231.1—2018/ISO10302-1:2011
perimental determination of mechanical mobilityPart 2:Measurements using single-point translational exci tation
JBMS72:2003 3声学微型风机辐射的空气噪声测量方法（Acoustics一Methodforthemeasure ment of airborne noise emitted by micro-fans)
3术语和定义
下列术语和定义适用于本文件： 3.1一般定义 3.1.1
通风装置 air-moving device (AMD) 风机fan 通过电子或机械控制电机驱动叶轮旋转，使空气流动的装置。 注1：一个通风装置至少有一个进风口和一个出风口，进出风口可能有与管道系统或其他气流路径的连接件，注2：测试可能按特定的框架、电机、转子和不同附件（例如防护罩)配置进行，对于本部分，每种如此的配置均称为
一种通风装置。
注3：本部分中术语“风机”是用来表示“通风装置”，可以是轴流式、离心式或混流式等各种形式。在需要区分类型
时则加上定语（如轴流，离心或混流式等）。
3.1.2
微型风机 micro-fan 最大体积流量小于或等于0.015m/s的通风装置。 注1：微型风机是按本部分进行测试时对风机的一种细化，注2：ISO5801：2007中22.4.2的表4仅适用于雷诺数不低于12000的范围。此雷诺数与体积流量的低限
0.01m"/s近似对应。由于很多冷却应用追求较低排量的风机.因此JBMS-72：2003附录A中的方法被用来衡量微型风机的p-q曲线。
3.2 2声学定义 3.2.1
声功率级 sound power level Lw 声功率P与基准声功率P。之比的以10为底的对数的10倍，用式(1)表示，单位为分贝（dB)。
Lw =10lg P。
P
........( 1)
式中： P. 基准声功率，单位为瓦（W），P。=1pW。 注：如果采用IEC61672-1[6]中规定的频率计权和/或规定的频段，则建议用相应的下标注明。如LwA表示A计权
声功率级。
3.2.2
测试频率范围 frequency range of interest 从100Hz～10kHz的1/3倍频程频率范围。 注1：ISO26611给出了1/3倍频程的中心频率。 注2：对于小型、低噪声风机（即微型风机)的测量，依据所用的测试箱大小，测试半球面的半径可小于1m，但不应
小于0.5m。然而小于1m的半径会使测试的率范围受到限制。详情请参考ISO7779：2010中B.1。
2
