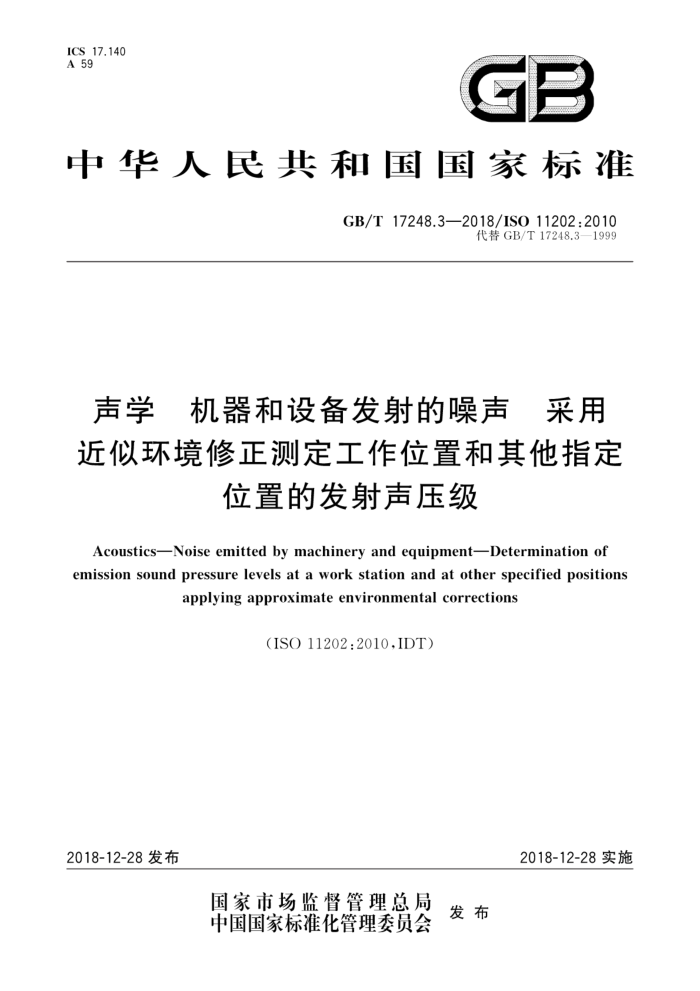

ICS 17.140 A 59
GB
中华人民共和国国家标准
GB/T17248.3—2018/ISO11202:2010
代替GB/T17248.3—1999
声学　 机器和设备发射的噪声 采用近似环境修正测定工作位置和其他指定
位置的发射声压级
Acoustics-Noise emitted by machinery and equipment-Determination of emission sound pressure levels at awork station and at other specified positions
applyingapproximateenvironmentalcorrections
（ISO11202:2010,IDT）
2018-12-28发布
2018-12-28实施
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T17248.3—2018/ISO11202:2010
目 次
前言引言
m
范围 2 规范性引用文件 3 术语和定义
仪器确定局部环境修正值K3a的方法测试环境测量量测定量被测声源的安装和运行
5
6
7
8
10 传声器位置 11 测量 12 测量不确定度 13 记录内容 14 测试报告附录A（规范性附录）工作位置的环境修正 局部环境修正值K的确定附录B（规范性附录）背景噪声频带测量判据附录C（资料性附录） 测量不确定度评定指南附录D（资料性附录） 方法原理附录E(资料性附录) 测试台面示例参考文献
+2
14
16 17
18
23
25
30
31
32 GB/T17248.3—2018/ISO11202:2010
前言
GB/T17248《声学机器和设备发射的噪声》包括以下6个部分：
测定工作位置和其他指定位置发射声压级的基础标准使用导则（GB/T17248.1）；在一个反射面上方可忽略环境修正的近似自由场测定工作位置和其他指定位置的发射声压级 (GB/T17248.2);
-
一采用近似环境修正测定工作位置和其他指定位置的发射声压级（GB/T17248.3)；由声功率级确定工作位置和其他指定位置的发射声压级（GB/T17248.4)；
采用准确环境修正测定工作位置和其他指定位置的发射声压级（GB/T17248.5）；声强法现场测定工作位置和其他指定位置发射声压级的工程法（GB/T17248.6）。
-
本部分为GB/T17248的第3部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T17248.3一1999《声学机器和设备发射的噪声工作位置和其他指定位置发射
声压级的测量现场简易法》。与GB/T17248.3一1999相比，主要技术变化如下：
增加了术语和定义（见第3章）；增加了不同准确度的测试方法（见第12章）；测量不确定度的内容做了较大篇幅补充（见第12章和附录C，1999年版的第12章和附录C)。
本部分使用翻译法等同采用ISO11202：2010《声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置的发射声压级》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3241一2010电声学倍频程和分数倍频程滤波器（IEC61260：1995，MOD） -GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（ISO3744：2010，IDT） GB/T3768一2017声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法（ISO3746：2010，IDT） GB/T6379（所有部分）： 测量方法与结果的准确度（正确度与精密度)[ISO5725（所有部分)]
—GB/T19052一2003声学机器和设备发射的噪声噪声测试规范起草和表述的准则（ISO
12001:1996,IDT)
本部分做了下列编辑性修改：
将A.2.2第二段中"9.5”改为"10.4”，原文有误（见附录A的A.2.2）；一表B.1中增加了注，建议对表中个别参数谨慎采用（见附录B的表B.1)。 本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：深圳中雅机电实业有限公司、安徽微威减震降噪技术研究院、上海新华净环保工
程有限公司、中国科学院声学研究所、同济大学、杭州爱华仪器有限公司、北京市劳动保护科学研究所、 西北工业大学、浙江科技学院、广东启源建筑工程设计院有限公司、厦门嘉达声学技术有限公司
本部分主要起草人：方庆川、程明昆、李志远、李晓东、刘丹晓、吕亚东、杨军、俞悟周、毛东兴、王兵、 熊文波、张斌、李孝宽、李斌商、陈克安、李争光、罗钦平、林嘉祥、徐欣。
本部分所代替标准的历次版本发布情况为：
GB/T17248.3—1999。
II GB/T17248.3—2018/ISO11202:2010
引言
GB/T17248（对应于ISO11200[15]～ISO11205[19]）是一个系列标准，本标准规定了测量机器和设备附近工作位置和其他指定位置的发射声压级的各种方法。对于如何选定测试机器设备发射声压级的具体方法，GB/T17248的第1部分给出了指导性原则。本部分是GB/T17248的第3部分，规定了在机器或设备附近工作位置和其他指定位置上现场测量发射声压级的一种方法。
本部分规定的测定方法与ISO11201-16有所不同，采用了局部的环境修正。本部分与 ISO11204-18]的区别在于，采用较少的测点甚至不用附加测量的近似方法去测定机器声辐射的指向性。 以测定测试房间的声学特性来确定是否满足测试环境要求，并用测试房间的声学特性确定用于声压级测量的环境影响修正。本部分规定的方法得到的测量结果为2级准确度（工程级）或者3级准确度（简易级）。
本部分规定了局部环境修正的两种方法：第一种方法（见A.1)是基于这样的假设：工作位置或者指定位置的声压级是由从这些位置清晰可
见的明确的机器部位，在自由传播条件下辐射到达的噪声产生。根据此假设，确定局部的环境修正只需要工作位置的声压测量和房间的声学特性鉴定
第二种方法（见A.2)更加通用。没必要对噪声辐射的指向性或声源位置作假设，因为噪声辐射的指向性由几乎不需要附加测量位置的近似方法来测定。确定测量结果的准确度考虑了这个方法的近似特性。
通常发射声压级小于或等于正常环境下运行的机器或设备所产生的声压级，这是因为发射声压级排除了背景噪声的影响以及除了安置被测机器的地面反射之外其他反射噪声的影响。对于车间内机器运行时操作者位置处声压级的测定或计算，声功率级和声压级（以及与车间特性或反射有关的信息和来自其他声源或机器的噪声）都需要获取。关于车间内单独运行的一台机器附近声压级的一种计算方法见ISO/TR11690-3L20」，通常观察有1dB～5dB的差异，极端情况下差别会更大。
IV GB/T17248.3—2018/ISO11202:2010
声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定
位置的发射声压级
1范围 1.1概述
GB/T17248的本部分规定了在机器或设备附近工作位置和其他指定位置上现场测定发射声压级
的方法（方法原理参见附录D）。工作位置是操作者所处的位置，它可以位于开阔空间、被测声源运行的车间内、与被测声源固定相连的操作室内或远离声源的封闭空间内。其他指定位置可以位于工作位置附近，或有人/无人看管的机器附近，这些位置有时被称为旁观者的位置。
发射声压级用A计权声级来测定，如果需要也可按照本部分测定频带声压级和C计权峰值发射声压级。
注1：ISO11200[15]对ISO11200[15]～ISO11205[19]的内容进行了总体概述。 为了消除机器设备安放平面以外其他声反射面的影响，本部分给出了确定局部环境修正值（给出了
具体的上限值)的方法。该修正值以测试房间的等效吸声面积和辐射特性（工作位置处声源位置或指向性)为基础。
本部分规定的测定方法，能够获得2级准确度（工程级）或3级准确度（简易级）的结果。修正值适用于背景噪声和上述的声学环境。对于被测机器的安装和运行，以及工作位置和其他指定位置测点的选择都给出了具体说明。测量的目的之一在于：在规定的环境条件和标准的安装、运行条件下，对给定系列中不同机器设备机组的性能进行比较。
注2：所得数据也可用于如ISO4871[91所规定的发射值的标示和验证。 1.2噪声与噪声源类型
本部分规定的方法适用于ISO12001中定义的所有类型的噪声.包括稳态声、非稳态声、起伏声、猝
发声等。
本部分规定的方法适用于所有类型和尺寸的噪声源。 注：本部分中的“机器”或“被测声源”指机器或设备部件。
1.3测试环境
测试环境的类型影响发射声压级测量的准确度。在本部分中，任何满足第6章描述要求的房间都是适用的。这些关于测试房间的要求没有ISO11201-16]中严格，特别是关于环境的声学特性方面。 1.4工作位置和其他指定位置
本部分适用于需测量发射声压级的工作位置和其他指定位置。可进行测量的位置包括： a) 被测声源附近的工作位置，许多工业机器和家用电器即属于这种情况 b) 操作室内的工作位置，该操作室是被测机器的组成部分，许多载重车和推土机即属这种情况； c） 部分或全部封闭的空间内（或屏障后）的工作位置，该封闭空间属于制造商提供的机器设备整
体的一部分； d) 被测声源部分或全部封闭的工作位置，一些大型工业机器中会遇到这种情况；
1 GB/T17248.3—2018/ISO11202:2010
e）旁观者位置，占据该位置的人并不负责机器的操作，但可能暂时或一直在其附近； f）其他指定位置，不一定是工作位置或旁观者位置工作位置也可位于操作者移动的具体路径上（见10.4）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3785.1一2010电声学声级计第1部分：规范（IEC61672-1：2002,IDT） GB/T15173—2010电声学声校准器（IEC60942：2003，IDT） ISO3744声学声压法测定噪声源声功率级反射面上方近似自由场的工程法（Acoustics-
Determination of sound power levels of noise sources using sound pressureEngineering method in an essentially free field over a reflecting plane)
ISO3746声学声压法测定噪声源声功率级反射面上方采用包络测试面的简易法（Acoustics- Determination of sound power levels of noise sources using soundpressureSurvey method using an envelo- ping measurement surface over a reflecting plane)
ISO5725（所有部分）测量方法与结果的准确度（正确度与精密度）[Accuracy（truenessandpre- cision)of measurement methods and results
ISO12001声学机器和设备发射的噪声噪声测试规范起草和表述的准则（Acoustics一Noise emitted by machinery and equipmentRules for the drafting and presentation of a noise test code)
ISO/IECGuide98-3：2008测量的不确定度第3部分：测量中不确定度的表述指南 [Uncertainty of measurement-Part 3:Guide to the expression of uncertainty in measurement (GUM:1995)
IEC61260：1995/Amd1：2001电声学倍频程和分数倍频程滤波器（Electroacoustics一Octave- band and fractional-octave-band filters)
3术语和定义
下列术语和定义适用于本文件，特定类型机器的详细定义见其噪声测试规程。
3.1
发射 femission 声源（例如被测机器）辐射的空气声。 注：噪声发射表征量可以列人产品铭牌和/或产品说明书，基本的噪声发射表征量是声源本身的声功率级和声源附
近工作位置和其他指定位置（若有的话）的发射声压级，
3.2
发射声压 emission sound pressure p 在一个反射平面上，当声源按规定工况和安装条件运行时，声源附近工作位置或其他指定位置的声
压。它不包括背景噪声以及为本测试方法所充允许的反射面以外的其他声反射的影响，
注：发射声压用帕斯卡(Pa)表示。
3.3
发射声压级 emission sound pressure level Lp 发射声压p的平方与基准声压po的平方之比，取以10为底的对数乘以10,用分贝（dB)表示，见式(1)： 2 ICS 17.140 A 59
