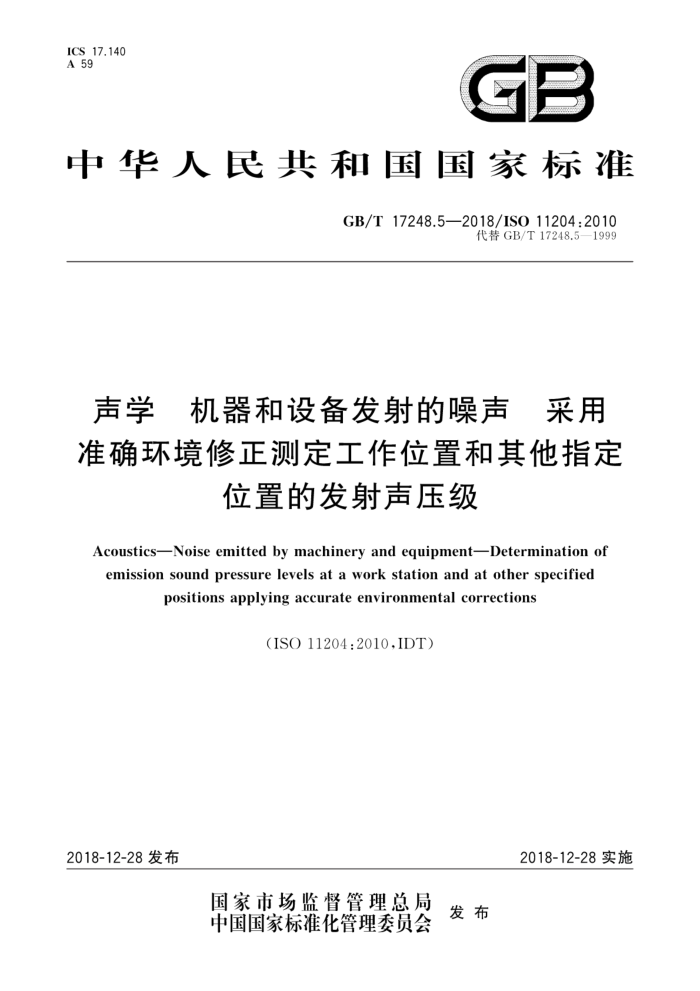

ICS _17.140 A 59
GB
中华人民共和国国家标准
GB/T17248.5—2018/ISO11204:2010
代替GB/T17248.5—1999
声学　术 机器和设备发射的噪声 采用准确环境修正测定工作位置和其他指定
位置的发射声压级
Acoustics-Noise emitted by machinery and equipment-Determination of emission sound pressure levels at a work station and at other specified
positions applying accurate environmental corrections
(ISO 11204:2010,IDT)
2018-12-28实施
2018-12-28发布
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T17248.5—2018/ISO11204:2010
目 次
前言引言
1
范围 2 规范性引用文件
术语和定义 4 仪器测试环境
3
5
测量量测定量被测声源的安装和运行传声器位置
6
X
8 O 10 测量 11 测量不确定度
10
11
+3
12 记录内容 13 测试报告附录A（规范性附录） 工作位置的环境修正局部环境修正值K：的确定附录B(规范性附录） 背景噪声频带测量判据附录C(资料性附录） 测量不确定度评定指南附录D(资料性附录) 方法原理附录E（资料性附录） 测试台面示例参考文献
15 16 13
20
22
27
28
29 GB/T17248.5—2018/ISO11204:2010
前言
GB/T17248《声学机器和设备发射的噪声》包括以下6个部分：
测定工作位置和其他指定位置发射声压级的基础标准使用导则（GB/T17248.1）；在一个反射面上方可忽略环境修正的近似自由场测定工作位置和其他指定位置的发射声压级
一
(GB/T17248.2); 一采用近似环境修正测定工作位置和其他指定位置的发射声压级（GB/T17248.3）；由声功率级确定工作位置和其他指定位置的发射声压级（GB/T17248.4)；
采用准确环境修正测定工作位置和其他指定位置的发射声压级（GB/T17248.5）； -声强法现场测定工作位置和其他指定位置发射声压级的工程法（GB/T17248.6）。
本部分为GB/T17248的第5部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T17248.5一1999《声学机器和设备发射的噪声工作位置和其他指定位置发射
声压级的测量环境修正法》。与GB/T17248.5一1999相比，主要技术变化如下：
增加了部分背景噪声判据（见5.4）；增加了测量不确定度的评定（见第11章）。
本部分使用翻译法等同采用ISO11204：2010《声学机器和设备发射的噪声 采用准确环境修正测定工作位置和其他指定位置的发射声压级》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3241一2010电声学倍频程和分数倍频程滤波器（IEC61260：1995，MOD) GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（ISO3744：2010，IDT） GB/T3768一2017声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法（ISO3746：2010，IDT） GB/T6379（所有部分）测量方法与结果的准确度（正确度与精密度)[ISO5725（所有部分）
I
—GB/T19052—2003声学 机器和设备发射的噪声 噪声测试规范起草和表述的准则
(ISO12001:1996,IDT) 本部分做了下列编辑性修改：
表B.1中增加了注，建议对表中个别参数谨慎采用（见附录B的表B.1）。 本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：中国科学院声学研究所、中国计量科学研究院、上海申华声学装备有限公司、同济
大学、杭州爱华仪器有限公司、深圳中雅机电实业有限公司、安徽微威减震降噪技术研究院、长沙奥邦环保实业有限公司、合肥工业大学、北京市劳动保护科学研究所、浙江科技学院、上海市环境科学研究院。
本部分主要起草人：吕亚东、何龙标、李晓东、程明昆、杨军、尹铣、刘丹晓、张明发、俞悟周、毛东兴、
熊文波、莫建炎、方庆川、李俊、李志远、李孝宽、户文成、李争光、徐欣、祝文英、周裕德。
本部分所代替标准的历次版本发布情况为：
GB/T17248.5—1999。
I GB/T17248.5—2018/IS011204:2010
引言
GB/T17248（对应于ISO11200[15]～ISO11205[19]）是一个系列标准，本标准规定了测量机器和设备附近工作位置和其他指定位置的发射声压级的各种方法。对于如何选定测试机器设备发射声压级的具体方法，GB/T17248的第1部分给出了指导性原则。本部分是GB/T17248的第5部分，规定了测量机器和设备附近工作位置和其他指定位置的发射声压级的各种方法。
本部分规定的方法与ISO11201[16]在是否应用局部环境修正上有所区别，与ISO1120217]在使用精确测量基准测量面上的发射声压级来确定被测机器声辐射指向性上有所区别。为满足测试环境要求，需测量测试室的声学特性，且能够确定适合被测声压级的局部环境修正。使用本部分规定的方法，得到的测量结果为2级准确度（工程级）或者3级准确度（简易级）。
本部分规定的方法一般适用于现场测量，不需要假设声辐射或者声源方向，因为在测量包络面声压
级时其方向是确定的，现有条件下所获准确度等级为工程级或简易级。
通常发射声压级小于或等于正常环境下运行的机器或设备所产生的声压级，这是因为发射声压级排除了背景噪声的影响以及除了安置被测机器的地面反射之外其他反射噪声的影响。对于车间内机器运行时操作者位置处声压级的测定或计算，声功率级和声压级（以及与车间特性或反射有关的信息和来自其他声源或机器的噪声）都需要获取。关于车间内单独运行的一台机器附近声压级的计算方法见 ISO/TR11690-3[20]，一般两者相差1dB～5dB，极端情况下差别会更大。
I GB/T17248.5—2018/IS011204:2010
声学机器和设备发射的噪声采用准确环境修正测定工作位置和其他指定
位置的发射声压级
1范围
1.1概述
GB/T17248的本部分规定了在满足一定要求的环境中，在工作位置和附近其他指定位置，测量机器和设备发射声压级的一种方法（方法原理参见附录D）。工作位置是操作者所处的位置，它可以位于开阔空间、被测声源运行的车间内、与被测声源固定相连的操作室内或远离声源的封闭空间内。其他指定位置可以位于工作位置附近，或有人/无人看管的机器附近，有时这些位置被称为旁观者的位置。
发射声压级可以用A计权测量，如果需要也可以根据本部分用频带声压级和C计权峰值声压级测量。
注1：ISO11200[15]对ISO11200[15]～ISO11205[19]的内容进行了总体概述。 本部分给出了确定局部环境修正值（规定了其允许最大值）的方法，该修正值用于测定发射声压级
时排除被测声源所放置平面之外的反射面的影响。该修正值与测量表面的平均声压级、指定位置测量得到的声压级、以及环境修正或测试间的等效吸声面积有关。
本部分规定的测定方法可获得2级准确度（工程级）或3级准确度（简易级）的结果。修正值适用于
背景噪声和上述的声学环境。同时，给出了被测声源的安装和运行，以及工作位置或其他指定位置传声器位置选择的说明。测量的目的之一在于：在规定的环境条件和标准的安装、运行条件下，对给定系列中不同机器设备机组的性能进行比较。
注2：所得数据也可用于如ISO4871L9所规定的发射值的标示和验证
1.2噪声与声源类型
本部分规定的方法适用于ISO12001中定义的所有类型的噪声，包括稳态声、非稳态声、起伏声、猝发声等。
本部分指定的方法适用于所有类型和尺寸的噪声源，注：本部分中的“机器”或“被测声源”用于表示机器或设备部件，
1.3测试环境
测试环境类型影响发射声压级测量的准确度。本部分适用于满足指定要求的有一个或多个反射面的室内或室外环境。这些关于测试房间的要求没有ISO11201[16]中严格，特别是关于环境的声学特性方面。 1.4工作位置和其他指定位置
本部分适用于需测量发射声压级的工作位置和其他指定位置。可进行测量的位置包括： a) 被测声源附近的工作位置，许多工业机器和家用电器即属于这种情况； b) 操作室内的工作位置，该操作室是被测机器的组成部分，许多载重车和推土机即属这种情况； c） 部分或全部封闭的空间内（或屏障后）的工作位置，该封闭空间属于制造商提供的机器设备整
体的一部分；
1 GB/T17248.5—2018/ISO11204:2010
d) 被测声源部分或全部封闭的工作位置，一些大型工业机器中会遇到这种情况； e）旁观者位置，占据该位置的人并不负责机器的操作，但可能暂时或一直在其附近； f）其他指定位置，不一定是工作位置或旁观者位置。 工作位置也可位于操作者移动的具体路径上（见9.4）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注甘期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3785.12010电声学声级计第1部分：规范（IEC61672-1：2002,IDT) GB/T15173—2010电声学声校准器（IEC60942：2003,IDT) ISO3744声学声压法测定噪声源声功率级 反射面上方近似自由场的工程法（Acoustics-
Determination of sound power levels of noise sources using sound pressure-Engineering method in an essentially free field over a reflecting plane)
ISO3746声学声压法测定噪声源声功率级反射面上方采用包络测试面的简易法 (Acoustics-Determination of sound power levels of noise sources using sound pressure-Survey method using an enveloping measurement surface over a reflecting plane)
ISO5725（所有部分）测量方法与结果的准确度（正确度与精密度）[Accuracy（truenessandpre- cision) of measurement methods and results
ISO12001声学机器和设备发射的噪声 噪声测试规范起草和表述的准则（Acoustics一Noise emitted by machinery and equipmentRules for the drafting and presentation of a noise test code)
ISO/IECGuide98-3：2008测量的不确定度第3部分：测量中不确定度的表述指南[Uncertainty of measurement—Part 3:Guide to the expression of uncertainty in measurement (GUM:1995)
IEC61260：1995电声学倍频程和分数倍频程滤波器［Electroacoustics一Octave-bandandfrac- tional-octave-band filters （Amd.1:2001)J
3术语和定义
下列术语和定义适用于本文件，更多定义可见具体机器的噪声测试规程。
3.1
发射 femission 声源（例如被测机器）辐射的空气声。 注：噪声发射表征量可以列人产品铭牌和/或产品说明书，基本的噪声发射表征量是声源本身的声功率级和声源附
近工作位置和其他指定位置（若有的话的发射声压级
3.2
发射声压 emission sound pressure P 在一个反射平面上，当声源按规定工况和安装条件运行时，声源附近工作位置或其他指定位置的声
压。它不包括背景噪声以及为本测试方法所允许的反射面以外的其他声反射的影响，
注：发射声压用帕斯卡(Pa)表示。
3.3
发射声压级 emission sound pressure level Lp 发射声压p的平方与基准声压p。平方之比，取以10为底的对数乘以10，用分贝（dB)表示，见式（1)： 2 GB/T17248.5—2018/ISO11204:2010
L,=10lg p2
.(1 )
pa
式中： Le 发射声压级，单位为分贝（dB)；
发射声压，单位为帕斯卡(Pa)；基准声压，单位为帕斯卡（Pa），p。=2×10-5Pa。
力 po
注：发射声压级在工作位置或其他规定的位置上测定，其位置符合机器系列的测试规程，若没有相应的测试规程，
所使用的方法符合ISO11200153～ISO11205[19]的规定。
3.4
时间平均发射声压级 time-averaged emission sound pressure level L,.T 在规定的持续时间T内（从t,到t2），发射声压p平方的时间平均和基准声压p。平方之比，取以10
为底的对数乘以10，用分贝（dB)表示，见式（2）：
5 (t) de
Lp.T =10lg
..(2)
pa
式中： L p.T 时间平均发射声压级，单位为分贝（dB）：
发射声压，单位为帕斯卡(Pa)；基准声压，单位为帕斯卡（Pa），P。=2×10-5Pa。
p po 注1：为简化表达，整个下文中省略下标T。 注2：若使用GB/T3785.1一2010中规定的频率及时间计权，和/或指定的频带，则用对应的下标表示，如L表示
A计权的发射声压级。 注3：式（2)与ISO1996-1C1中定义的环境噪声表征量“等效连续声压级"等效，但本部分定义的发射量是用以表征
被测声源的噪声发射，并假定测量是在标准化的测量和运行条件以及受控的声学环境下进行的。
3.5
峰值发射声压 peakemissionsoundpressure P peak 在规定的时间段内最大的发射声压绝对值。 注1：峰值发射声压用帕斯卡(Pa)表示。 注2：一个峰值声压可能起因于一个正的或负的声压。
3.6
峰值发射声压级 peak emission sound pressure level L p - peak 峰值发射声压ppeak平方与基准声压p。平方之比，取以10为底的对数乘以10，用分贝（dB)表示，见
式(3)：
p aeal P
L p-peak = 10lg
..(3)
式中： L p-peak 峰值发射声压级，单位为分贝（dB)；
峰值发射声压，单位为帕斯卡（Pa)；基准声压，单位为帕斯卡（Pa)，p。=2×10-5Pa。
P peak po 注：峰值发射声压级通常采用C计权，用LpC.palk表示。
3 GB/T17248.5—2018/ISO11204:2010
3.7
单一事件发射声压级 singleevent emission soundpressurelevel Le 规定的持续时间T（或单一事件持续时间T=t2一t)内的单一孤立声事件（猝发声/瞬态声）的发
射声压p平方的积分与基准声压p。平方之比，归一化到基准时间段T。=1s后，取以10为底的对数乘以10.用分贝（dB)表示，见式（4）：
LE=10lg ITo: p"(t) d =L p-r + 101g T。
1
..(4)
p。
注：式（4)等效于环境噪声描述术语“声暴露级”（ISO/TR25417：2007[21，2.7），然而，上述定义的暴露量是用于表
征被测机器发射的噪声，并假定测量是在标准化的测量、安装和运行条件以及受控的声学环境下进行的，
3.8
一个反射面上方的自由场 acoustic free field over a reflecting plane 无障碍物存在的无限大反射平面上方，均匀各向同性介质的半空间内的声场
3.9
测试频率范围 frequency range of interest 通常为标称中心频率从125Hz～8000Hz的倍频带或者中心频率从100Hz～10000Hz的1/3
倍频带的频率范围。
注1：摘自ISO6926：1999[10]，3.10 注2：特殊情况下，频率范围可扩大或缩小，提供的测试环境和仪器规格满足变更后的频率范围。测试频率范围的
改动需在测试报告中说明。机器的辐射噪声主要在高频或低频时，测试频率范围需扩展以包含上述频率。
3.10
工作位置 workstation 操作者位置 operators position 在被测机器附近为操作者所准备的位置。
3.11
操作者 operator 在机器附近工作位置从事与机器相关工作任务的人员，
3.12
指定位置 specifiedposition 与机器相关、包括但不局限于操作者的位置。 注1：该位置可以是单一固定点，或某一路径上若干点，或相关噪声测试规程描述（若有)的距机器规定距离的面上
的若干点。
注2：在工作位置附近或无人看管的机器附近被认定为旁观者的位置。 注3：在本部分中，“工作位置”用于描述1.4中所列的位置。
3.13
运行时段 operational period 被测声源完成指定工序的时间段，示例：洗碗机完成洗涤、漂清或烘干分别所需的时间。
3.14
运行周期 operational cycle 被测声源执行一个完整工作周期的特定运行时段序列。其中每个运行时段与特定工序对应，特定
工序在工作周期中可出现一次或多次。
示例：洗碗机完成洗涤、漂清和烘干整个过程所需的时间。 4
