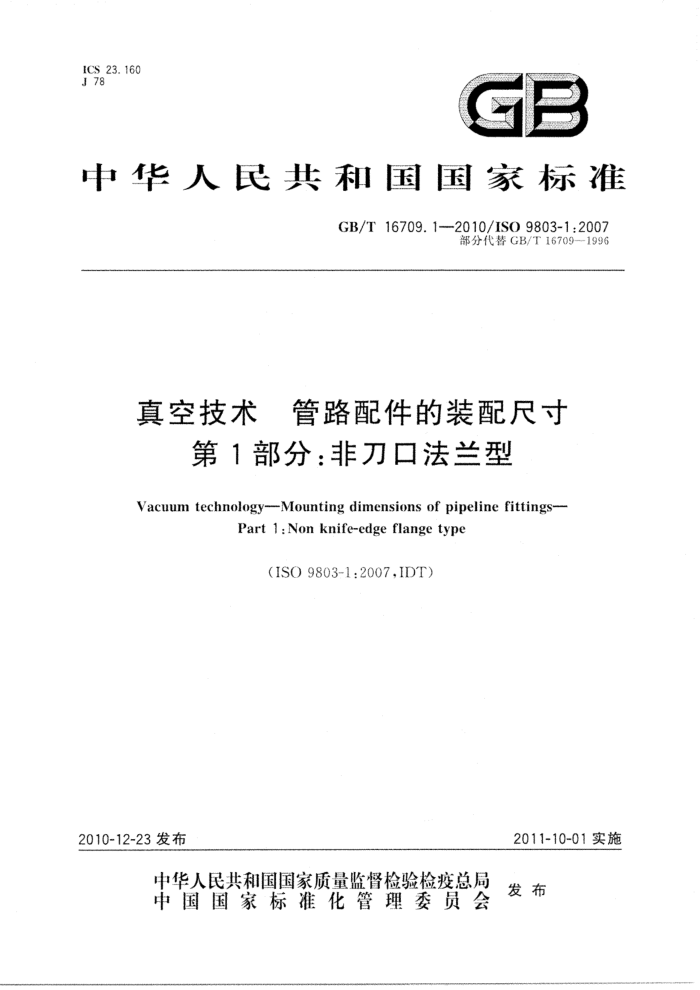

中华人民共和国国家标准
GB/T 16709. 1 ---2010/IS0 9803-1 :2007
部分代替GB/T16709---1996
真空技术 管路配件的装配尺寸
第1部分：非刀口法兰型
Vacuum technology--Mounting dimensions of pipeline fittings-
Part 1 : Non knife-edge flange type
(ISO 9803-1:2007.IDT)
2010-12-23发布
2011-10-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 华人民共和国国家标准
真空技术1 管路配件的装配尺寸
第1部分：非刀口法兰型 GB/T 16709, 1---2010/1SO 9803-1 : 2007
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址 : www.gb168. cn 服务热线：010-68522006 2011年7月第版
书号: 155066 + 1-42465
版权专有 慢权必究 GB/T 16709. --2010/ISO 9803-1 : 2007
前言
GB/T16709《真空技术管路配件的装配尺寸》分为两个部分：第1部分：非刀口法兰型；
第2部分：刀口法兰型。 本部分为GB/T16709的第1部分。 本部分等同采用IS09803-1：2007《真空技术管路配件的装配尺寸第1部分：非刀口法兰型》。 本部分等同翻译IS09803-1：2007《真空技术管路配件的装配尺寸第1部分：非刀口法兰型》。 为了便于使用，本部分做了下列编辑性修改： a）将 IS09803~1：2007的*本国际标准*-词改为 GB/T 16709.1的*本部分”; b）用小数点符号“，代替作为小数点的逗号*，”； C）删除了国际标准的前言和引言本部分规范性引用文件GB/T6070《真空技术法兰尺寸》的引用部分与1S01609《真空技术法
兰尺于》的内容完全一致
GB/T16709.1《真空技术管路配件的装配尺寸第1部分：非刀口法兰型》和GB/T16709.2真空技术管路配件的装配尺寸第2部分：刀口法兰型》代替GB/T16709-1996《真空技术管路配件装配尺寸》
本部分由中国机械工业联合会提出。 本部分由全国真空技术标准化技术委员会归口。 本部分起草单位：沈阳真空技术研究所、上海真空阀门制造有限公司、北京巨友行科技发展有限
公司。
本部分主要起草人：王学智、章东林、刘志峰郑荣禧、陈军。 本部分所代替标准的历次版本发布情况方 GB/T 16709-1996 GB/T 16709. 1 --2010/IS0 9803- 1 : 2007
真空技术管路配件的装配尺寸
第1部分：非刀口法兰型
1范围
GB/T16709的本部分规定了R5系列，公称通径由10mm到250mm非烘烤型和非刀口法兰的真空管路的配件（弯管、T形管、十字管）的装配尺寸 2规范性引用文件
下列文件中的条款通过GB/T16709的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分
GB/T 4982真空技术快卸连接器尺寸第1部分：夹紫型(GB/T4982-2003.ISO2861-1: 1974,DT3
GB/T 6070 真空技术 法兰尺寸(GB/T 6070--2007.ISO1609:1986,MOD) 3术语和定义
GB/T4982和GB/T6070中给出的术语和定义适用争本部分。 4 要求 4.1真空管路配件的装配尺寸应与表1中规定的样。见图1至图3 4.2法兰尺寸应与GB/T4982和GB/T6079钟规定的样。GB/T6070法兰最好是活套形式 4.3GB/T6070中规定的法兰上的螺钉孔应置于图4中所示的位置。角α是螺钉孔数的函数。
尺#
图1弯管 GB/T 16709.1--2010/IS0 9803--1:2007
360°/螺栓孔的全部数量
图4螺栓孔的位置表1 管路配件的装配尺寸
单位为毫米
两个法兰配合面的垂直哦平行公差
长度H
公称通径
尺寸
公 差
公 差
GB/T 4982
GB/T 6070
10 16 25
30/40°
60/80 80 100 130 176 216 275 350 116
t
+
t1.5
t1
2°
50
t1.5
65
88 108 138 178 208
r2
幸县
t030
60
200
t2
250
#标识的值仅适用于GB/T6070中规定的法盖 GB/T 16709.1---2010/1S0 9803--1 : 2007
尺时；
H 长度
图2 T型管
八子
H长度
图3+字管
? 1002: 1-2086 0S1/0102-1'60291 1/80
