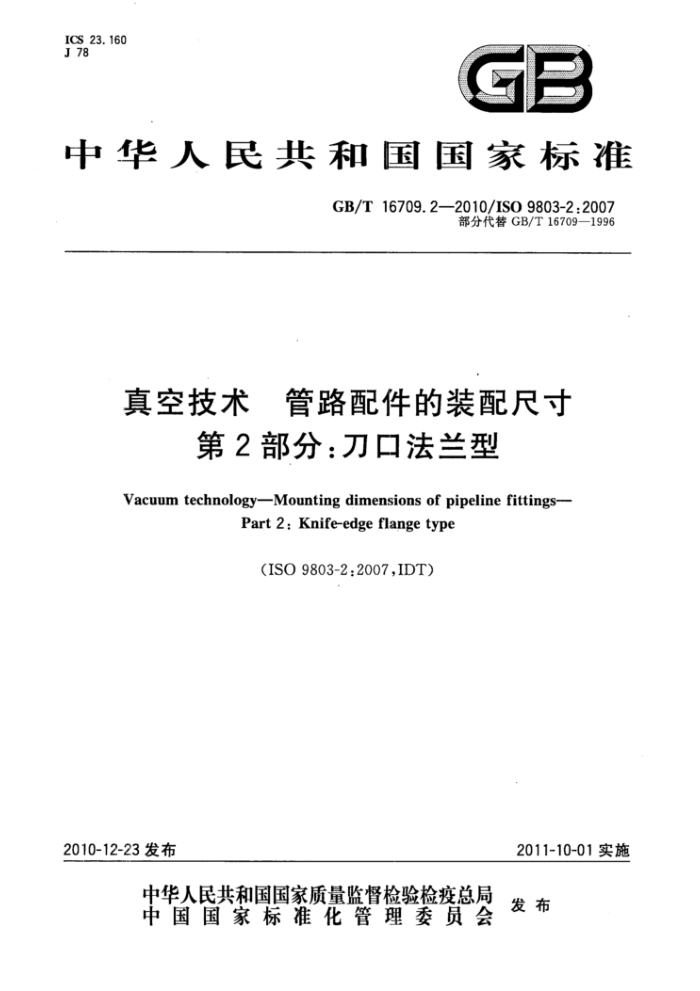

ICS 23. 160 J 78
7
中华人民共和国国家标准
GB/T 16709.2—2010/IS0 9803-2:2007
部分代替GB/T16709—1996
真空技术 管路配件的装配尺寸
第2部分：刀口法兰型
Vacuum technologyMounting dimensions of pipeline fittings--
Part 2: Knife-edge flange type
(ISO 9803-2:2007,IDT)
2011-10-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中 华人 民共 和 国
国家标准
真空技术 管路配件的装配尺寸
第2部分：刀口法兰型
GB/T 16709. 2--2010/ISO 9803-2:2007
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址 www. spc. net. cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本 880×1230 01/16 印张 0.5 字数9千字 2011年7月第一版 2011年7月第一次印刷
兴
书号：155066·1-42466定价14.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68533533 GB/T 16709.2—2010/IS0 9803-2:2007
前言
GB/T16709《真空技术管路配件的装配尺寸》分为两个部分：
第1部分：非刀口法兰型； -第2部分：刀口法兰型。
本部分为GB/T16709的第2部分。 本部分等同采用ISO9803-2:2007《真空技术管路配件的装配尺寸第2部分：刀口法兰型》。 本部分等同翻译IS09803-2:2007《真空技术管路配件的装配尺寸第2部分：刀口法兰型》。 为了便于使用，本部分做了下列编辑性修改： a）将ISO9803-2:2007的“本国际标准”一词改为GB/T16709.2的“本部分”； b）用小数点符号“.”代替作为小数点的逗号“,”； c）删除了国际标准的前言和引言。 GB/T16709.2《真空技术管路配件的装配尺寸第2部分：刀口法兰型》和GB/T16709.1《真
空技术管路配件的装配尺寸第1部分：非刀口法兰型》代替GB/T167091996《真空技术管路配件装配尺寸》。
本部分由中国机械工业联合会提出。 本部分由全国真空技术标准化技术委员会归口。 本部分起草单位：沈阳真空技术研究所、上海真空阀门制造有限公司、北京巨友行科技发展有限
公司。
本部分主要起草人：王学智、章东林、刘志峰、郑荣禧、陈军。 本部分所代替标准的历次版本发布情况为： -GB/T 16709-1996。
I GB/T 16709.2—2010/IS0 9803-2:2007
真空技术 管路配件的装配尺寸
第2部分：刀口法兰型
1 范围
GB/T16709的本部分规定了公称通径由16mm到200mm刀口法兰的真空管路的配件（弯管、T 形管、十字管)的装配尺寸。 2规范性引用文件
下列文件中的条款通过GB/T16709的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
ISO3669真空技术　可烘烤法兰　尺寸 3术语和定义
ISO3669中给出的术语和定义适用于本部分。 4要求 4.1真空管路配件的装配尺寸应与表1中规定的一样。见图1至图3。 4.2法兰尺寸应与ISO3669中规定的一样。法兰最好是活套形式。 4.3ISO 3669中规定的法兰上的螺钉孔应置于如图4中所示的位置。角α是螺钉孔数的函数。
一尺寸。
图 1 弯管
1 GB/T 16709.2-2010/ISO 9803-2 :2007
尺寸; H-长度。
图 2 T型管
-尺寸; H——长度。
图 3 十字管
2 GB/T 16709.2--2010/ISO 9803-2:2007
~360°螺栓孔的全部数量。
图4螺栓孔的位置
表1 管路配件的装配尺寸公差
单位为毫米
两个法兰配合面的垂直或平行公差
公称通径
尺寸e
长度 H
公差
16 40 63 100 160 200
38 63 105 135 167 203
76 126 210 270 334 406
±1°
±1. 5
±1.5
±0°30'
±2
±2 GB/T 16709.2--2010/IS0 9803-2 :2007
参考文献
[1]ISO3优先数和优先数系.
