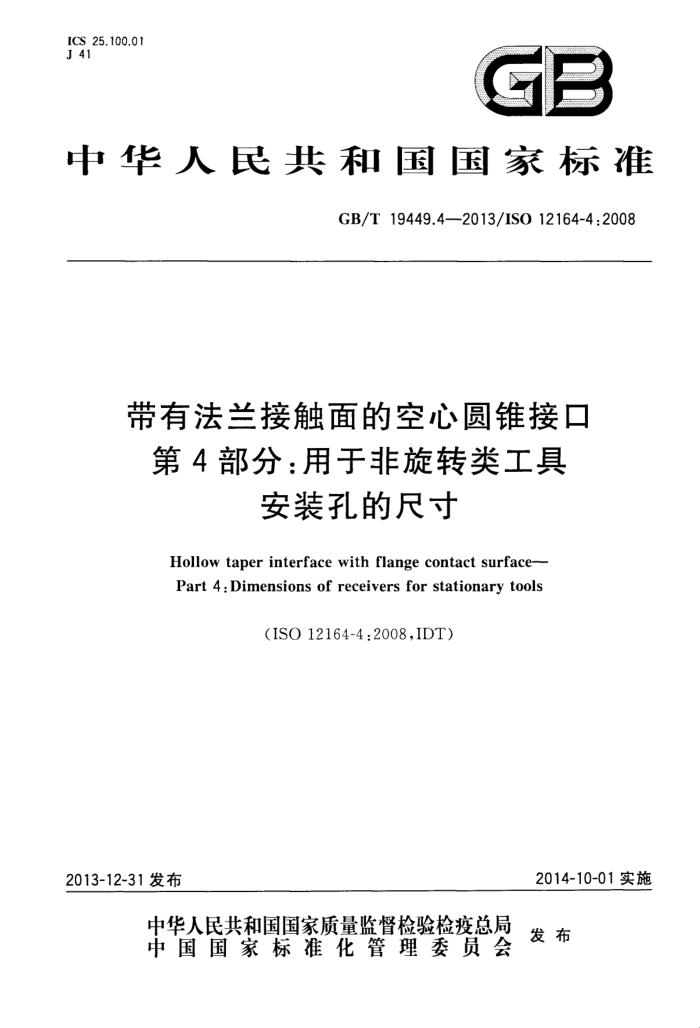

ICS 25.100.01 J 41
中华人民共和国国家标准
GB/T 19449.4—-2013/ISO 12164-4:2008
带有法兰接触面的空心圆锥接口第4部分：用于非旋转类工具
安装孔的尺寸
Hollow taper interface with flange contact surface- Part 4 : Dimensions of receivers for stationary tools
(ISO 12164-4:2008,IDT)
2014-10-01实施
2013-12-31 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 19449.4--2013/ISO 12164-4 :2008
前言
GB/T19449《带有法兰接触面的空心圆锥接口》分为四个部分：
第 1部分：柄部　尺寸; ---第 2 部分:安装孔　尺寸; 一第3部分：用于非旋转类工具 柄的尺寸；第 4 部分：用于非旋转类工具　安装孔的尺寸。 本部分是GB/T19449的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO12164-4:2008《带有法兰接触面的空心圆锥接口第4部分：用于
一
非旋转类工具安装孔的尺寸》英文版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T1182—2008产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注 (ISO 1101 :2004,IDT) GB/T1804--2000　-般公差未注公差的线性和角度尺寸公差（eqvISO2768-1:1989) GB/T15754—1995技术制图圆锥的尺寸和公差注法（eqvISO3040:1990)
本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会(SAC/TC91)归口。 本部分起草单位：成都工具研究所有限公司。 本部分主要起草人：沈士昌、樊瑾。
1 GB/T 19449.4-2013/IS0 12164-4:2008
带有法兰接触面的空心圆锥接口第4部分：用于非旋转类工具
安装孔的尺寸
1范围
GB/T19449的本部分规定了适用于机床（如：车床、车铣床）的带有法兰接触面的空心工具柄安装孔的尺寸。与之配套的空心工具柄的尺寸在GB/T19449的第3部分规定。
本部分规定的T型安装孔，用于自动换刀和手动夹紧。手动夹紧是通过安装孔上孔和柄上的孔来实现。
扭矩的传递是通过锥柄尾端的键以及摩擦来完成。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO 1101产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（Geometrical Product Specifications(GPS) --Geometrical tolerancing-Tolerances of form,orientation, location and run-out)
ISO 2768-1 一般公差　未注公差的线性和角度尺寸公差（General tolerances一Part l： Tolerances for linear and angular dimensions without individual tolerance indications)
ISO 3040　技术制图　圆锥的尺寸和公差注法（Technical drawings-Dimensioning and toleran cing—Cones)
3尺寸
3.1一般规定
带有法兰接触面的非旋转空心工具安装孔（T型）的尺寸按图1、表1、附录A的规定，图1中没有规定的细节可适当地选取。
形状、位置和圆跳动公差的标注按ISO1101的规定，圆锥的公差的标注按ISO3040的规定，未注公差按ISO2768-1中的“m”级规定。 3.2T型空心锥柄的安装孔
T型空心锥柄安装孔的尺寸按图1、表1的规定。 GB/T 19449.4—2013/ISO 12164-4 :2008
0. 2
+0. 2
/Ra 3. 2
/ Ra 0. 4
=0.054
1,X30°
Ra 0. 4
(2°51' 45")-
pde 2
pd.a
0. 0024
说明： 1一-切削刃; 2- 键;
手动夹紧孔。 当键选择嵌人工艺时，锥孔允许超出总长11；右旋单刃切削刃的位置；键选择整体或嵌人；不允许凸；内侧边缘最小倒角0.5×45°。
3-
图1安装孔的尺寸 GB/T 19449.4—2013/IS0 12164-4:2008
c) "HSK"; d） 型式：T,用于非旋转类工具； e) 规格，单位为毫米。 示例：规格为50mm的带法兰接触面的非旋转类（T)空心锥柄（HSK)的安装孔标记为：空心锥柄安装孔GB/T19449.4-HSK-T 50
41 GB/T 19449.4—2013/IS0 12164-4:2008
参考 文献
1 ISO 12164-3, Hollow taper interface with flange contact surface-Part 3: Dimensions of shanks for stationary tools
