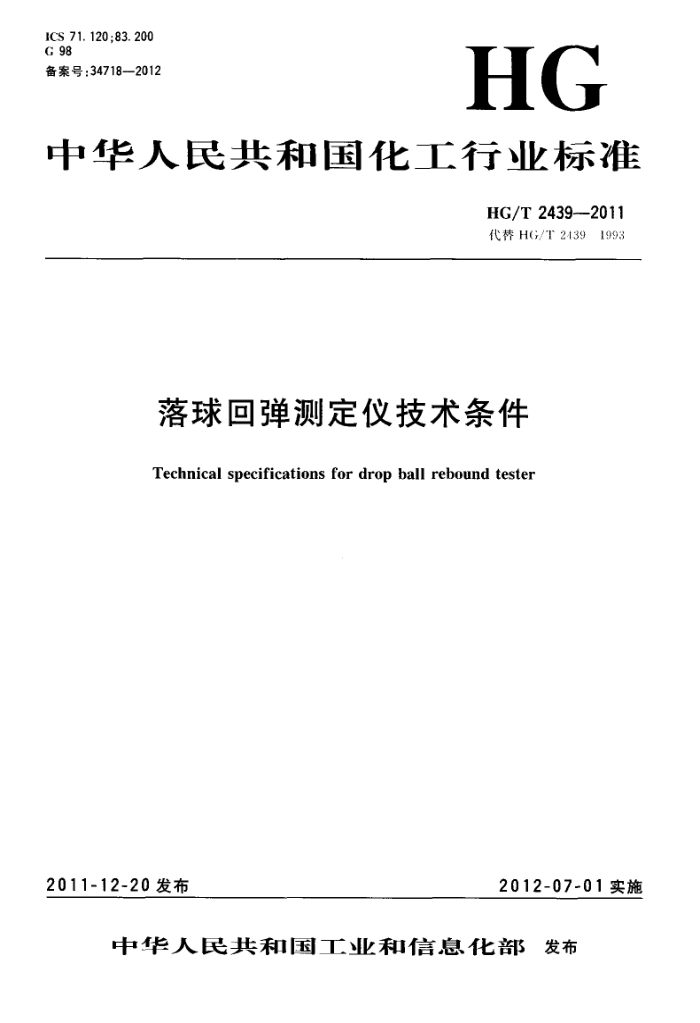

ICS 71.120;83.200 G 98 备案号：34718—2012
HG
中华人民共和国化工行业标准
HG/T 2439-2011 代替HG/T24391993
落球回弹测定仪技术条件
Technical specifications for drop ball rebound tester
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T2439—2011
前言
本标准按照GB/T1.1-2009给出的规则起草，本标准代替HG/T2439—1993《落球回弹测定仪技术条件》，与HG/T2439:·1993相比，主要技
术变化如下：
修改了规范性引用文件（见2）； .-修改了落球回弹率的计算方法（见3.1.2）；一修改了落球高度及对应的钢球规格（见4.2）；
修改了测定仪的示值相对误差要求（见4.3）；修改了运输颠簸试验（见4.5）。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。 本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。 本标准起草单位：北京橡胶工业研究设计院。 本标准主要起草人：何成。 本标准于1993年6月首次发布，本次为第一次修订。 HG/T2439-2011
落球回弹测定仪技术条件
1范围
本标准规定了落球回弹测定仪的工作原理和主要结构、要求、试验方法、检验规则、标志、包装、运输和储存等。
本标准适用于测定高聚物多孔弹性材料，也适用于测定硫化橡胶回弹性能（落球回弹率）的落球回弹测定仪（以下简称测定仪）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HG/T2382橡胶测试仪器设备通用技术条件。 3工作原理和主要结构 3.1工作原理 3.1.1测定仪的工作原理是使一个给定直径和质量的钢球在规定的高度上自由地落在试样的表面上然后回弹，测量钢球弹起的高度，计算钢球弹起的高度与钢球下落高度的比值的百分率，即为试样的落球回弹率。 3.1.2落球回弹率的计算方法见式(1)。
(H:)mid × 100%
R=
(1)
500
式中：
R--回弹率，%; H一一单个试样的回弹高度值，用规定试验次数的回弹高度的中值表示，单位为毫米（mm） i- 试验方法规定的取样数；
（H,)mid一一多个试样的回弹高度值的中值，单位为毫米（mm）。 3.2主要结构
测定仪主要由机座、落球机构、试样架、钢球、测量装置及显示器等组成。 3.2.1机座 3.2.1.1机座应保证在试验过程中不会出现震动、跳动或移动现象。 3.2.1.2机座应备有水平安放的调整机构以保证钢球在垂直下落时从测量装置中心孔中央穿过，并应带有安放水平的显示装置或附加装置。 3.2.2试样架 3.2.2.1调整放置试样的试样架应使下落的钢球准确地落到试样架中央并不出现移动现象。 3.2.2.2试样架不得对试样产生附加力。 3.2.2.3试样架高度应能调整以保证下落钢球的高度。 3.2.3测量装置
测量装置的安装应保证其中心孔与落球机构上钢球下落的导向孔同轴。 HG/T2439—2011
4要求 4.1测定仪正常工作条件
测定仪正常工作条件包括： a) 环境温度5℃～40℃； b) 相对湿度小于85%； c) 在稳固的基础上水平安装； d) 在无震动的环境中； e) 周围无腐蚀性介质； ) 电源电压的波动不应超过额定电压的士10% g） 没有阳光、弧光及强烈灯光的直接照射。
4.2落球高度及对应的钢球规格
落球高度及对应的钢球规格见表1。
表1落球高度及对应的钢球规格
直径/mm 16± 0.5
落球高度/mm 500±0.5
质量/g 16.8±1.5
4.3示值相对误差
测定仪的示值相对误差不应超过士1%。 4.4通用要求
测定仪的外观质量、电气性能等要求，应符合HG/T2382的有关规定。 4.5运输颠簸性能
测定仪的运输颠籁性能应符合HG/T2382的有关规定。 5试验 5.1试验条件
试验应在本标准第4.1规定的条件下进行。 5.2试验用工、量器具及仪器
试验用工、量器具及仪器包括： a）三级工业天平； b) 准确度为0.02mm的游标卡尺； c) 专用同轴检测圆棒，土0.5mm d) 专用500mm士0.1mm检测直棒； e) 专用垂直检查装置（测定仪未带水平显示装置时用）； f）专用300mm（宽25mm）钢直尺； g） 精度优于0.5%的测定仪准确度测量装置。
5.3钢球规格的检查 5.3.1用游标卡尺检验钢球直径应符合4.2的要求。 5.3.2用天平称钢球质量应符合4.2的要求。 5.4落球高度的检查
用专用检测直棒测钢球底部至试样上表面的下落高度应符合4.2的要求。 5.5测定仪准确度的检查 5.5.1取三块试样，每块试样测三个有效回弹高度值，使用钢直尺或测定仪准确度测量装置来测量，分 2 HG/T2439-—2011
别计算出每块试样回弹高度值的中值，作为单块试样的回弹高度值，再计算出三块试样的回弹高度值的中值。 5.5.2根据式(1)计算出回弹率R。 5.5.3根据式（2)计算出测定仪的示值相对误差，计算结果应符合4.3的规定。
R-R×100%..
(2)
g= Rs
式中： .测定仪的示值相对误差； R.. ·按式（1)计算的落球回弹率； R，实测的落球回弹率。
5.6测定仪通用要求的检查
测定仪通用要求的检查均应按HG/T2382的有关规定执行。 5.7运输颠簸试验
测定仪包装后，用载重汽车以30km/h～40km/h的速度在三级公路上运行200km或在颠簸试验台上做相应的试验。 6 检验规则
每台测定仪必须经制造厂质量检验部门检验合格，并有产品合格证方可出厂。 6.1测定仪的检验分出厂检验和型式检验。 6.1.1出厂检验按4.2～4.4逐台检验。 6.1.2型式检验按4.2~4.5抽样检验。 6.2测定仪应在HG/T2382规定的有关情况下进行型式检验。 6.3型式检验的抽样、判定规则按HG/T2382的有关规定执行。 7 标志、包装、运输、储存
测定仪的标志、包装、运输、储存等，应符合HG/T2382的有关规定。 8随机文件
测定仪的随机文件的种类、存放应符合HG/T2382的有关规定。
