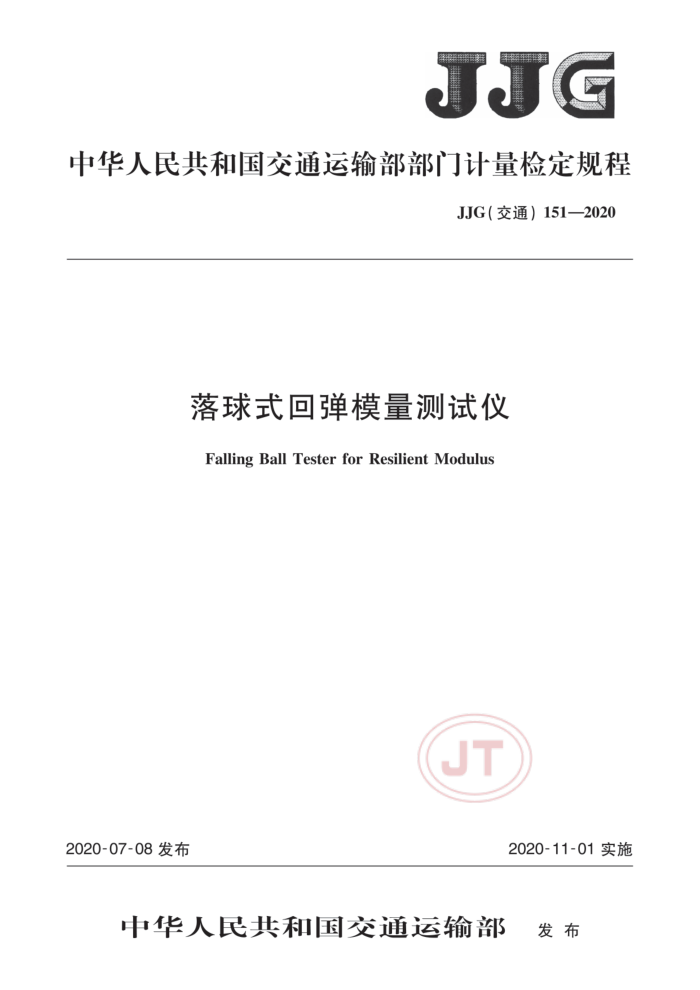

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）151—2020
落球式回弹模量测试仪
Falling BallTester for Resilient Modulus
JT
2020-07-08发布
2020-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）151—2020
落球式回弹模量测试仪
检定规程
JJG（交通）151—2020
Verification Regulation of Falling Ball
Tester for Resilient Modulus
归口单位：全国公路专用计量器具计量技术委员会
主要起草单位：交通运输部公路科学研究所
国家道路与桥梁工程检测设备计量站四川升拓检测技术股份有限公司湖北省交通运输厅工程质量监督局北京中天恒宇科技有限公司铜陵长江公路大桥管理处
JT
本规程由全国公路专用计量器具计量技术委员会负责解释 JJG（交通）151—2020
本规程主要起草人：
陈南（交通运输部公路科学研究所）窦光武（国家道路与桥梁工程检测设备计量站）吴佳晔（四川升拓检测技术股份有限公司）邵红勇（湖北省交通运输厅工程质量监督局）何华阳（交通运输部公路科学研究所）张远军（四川升拓检测技术股份有限公司）杨森（四川升拓检测技术股份有限公司）薛瑛琪（交通运输部公路科学研究所）王建勇（北京中天恒宇科技有限公司）王国民（铜陵长江公路大桥管理处）
JT JJG（交通）151—2020
目 录
引言 1 范围
概述 3 计量性能要求 4 通用技术要求 5计量器具控制附录A标准试样定值方法附录B 落球式回弹模量测试仪检定记录表格式附录 C 检定证书内页格式附录D 检定结果通知书内页格式
2
JT
1 JJG（交通）151—2020
引 言
本规程依据JF1002一2010《国家计量检定规程编写规则》编写
JT
II JJG（交通）151—2020
落球式回弹模量测试仪检定规程
1范围
本规程适用于落球式回弹模量测试仪的首次检定、后续检定和使用中检查。 2概述
落球式回弹模量测试仪为测量路基土回弹模量的仪器。落球式回弹模量测试仪由主机、球冠体、加速度传感器以及法兰把手等组成。落球式回弹模量测试仪示意图如图1 所示。
说明： 1-主机： 2————球冠体：
3——加速度传感器；
一法兰把手
1
图1落球式回弹模量测试仪示意图
落球式回弹模量测试仪的原理是基于赫兹接触理论，以落球自由下落的方式冲击碰撞被测对象，通过采集和解析冲击接触过程中的力学响应参数，计算获得被测对象的回弹模量。 3计量性能要求 3.1球冠体曲率半径：120mm±5mm。 3.2球冠体质量：19kg±0.3kg。 3.3法兰把手质量：1.4kg±0.05kg。 3.4回弹模量相对示值误差：不大于±10%。 3.5回弹模量测量重复性：变差系数不大于10%。 4通用技术要求 4.1外观结构
JT
落球式回弹模量测试仪外观应洁净、无锈蚀，球冠表面无明显缺损。
1 JJG（交通）151—2020
4.2铭牌
落球式回弹模量测试仪应有清晰的铭牌，铭牌内容包括仪器名称、型号、制造厂和出厂编号等。 5计量器具控制 5.1检定条件 5.1.1检定环境条件
检定环境条件如下： a） 环境温度：23℃±5℃。 b） 环境湿度：不大于75%RH。 c) 检定在无腐蚀性气体、无振动和无电磁干扰的环境进行。
5.1.2 检定器具
主要使用的检定器具如下： a) 数显半径规：测量范围20mm~200mm，最大允许误差（MPE）不超过±0.02mm。 b) 电子秤：测量范围0~30kg，分度值不大于10g。 c) 钢直尺：测量范围不小于500mm，分度值不大于1mm。 d) 标准试样：选用无规共聚聚丙烯和聚酰胺材料的圆柱形标准试样，试样直径不小于
300mm，厚度不小于300mm；标准试样的回弹模量和泊松比的定值方法见附录A。
5.2检定项目
检定项目见表1，检定记录表格式见附录B。
表1检定项目一览表首次检定
检定项目
后续检定
使用中检查
外观铭牌
+ +
+ + + * + + +
+ +
球冠体曲率半径球冠体质量法兰把手质量
+ + + + x
+ + +
回弹模量相对示值误差回弹模量测量重复性注：“+”表示需要检定的项目，“-”表示不需要检定的项目。
×
5.3检定方法 5.3.1通用技术要求
用目测和手感检查落球式回弹模量测试仪的外观结构和铭牌。 5.3.2球冠体曲率半径
采用数显半径规测量球冠体的曲率半径，在两个垂直方向各测量一次，取算术平均值作为测量结果。 5.3.3球冠体质量
用电子秤测量其质量，重复三次，取算术平均值作为测量结果。
2 JJG（交通）151—2020
5.3.4法兰把手质量
用电子秤测量其质量，重复三次，取算术平均值作为测量结果。 5.3.5回弹模量相对示值误差
回弹模量相对示值误差试验步骤如下： a） 采用附录A表述的方法确定标准试样的回弹模量值（E。）和标准试样的泊松比。 b） 启动落球式回弹模量测试仪，输入球冠体和法兰把手的总质量、标准试样的泊松
比以及下落高度。
c) 用钢直尺测量标准试样表面距离球冠体底部200mm处，将落球体从该处自由落
下到标准试样上，记录落球式回弹模量测试仪输出的回弹模量。 d) 重复步骤c）测量10次，取算术平均值作为测量结果。 e) 采用式（1）计算落球式回弹模量测试仪的回弹模量相对示值误差。
E-E..
× 100%
(1)
AE:
E
式中.AE
回弹模量相对示值误差：
E 落球式回弹模量测试仪输出的10次回弹模量的算术平均值（MPa）； E.- 标准试样的回弹模量（MPa）。 f） 更换不同的标准试样，重复步骤a）～e），取两个回弹模量相对示值误差绝对值最
-
大的.作为该仪器的回弹模量相对示值误差。
5.3.6回弹模量测量重复性
按照5.3.5b）~d）的步骤进行试验，采用式（2）计算落球式回弹模量测试仪的回弹模量测量重复性。
Z(E; - E)? n - 1 × 100%
(2)
Cy =
E
式中：C -变差系数；
E——第i次测量的示值（MPa），i=1,2，...,10
5.4检定结果处理
检定合格的落球式回弹模量测试仪发给检定证书：检定证书内页格式见附录C。检定不合格的落球式回弹模量测试仪发给检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录D。 5.5检定周期
JT
落球式回弹模量测试仪检定周期一般不超过1年。
