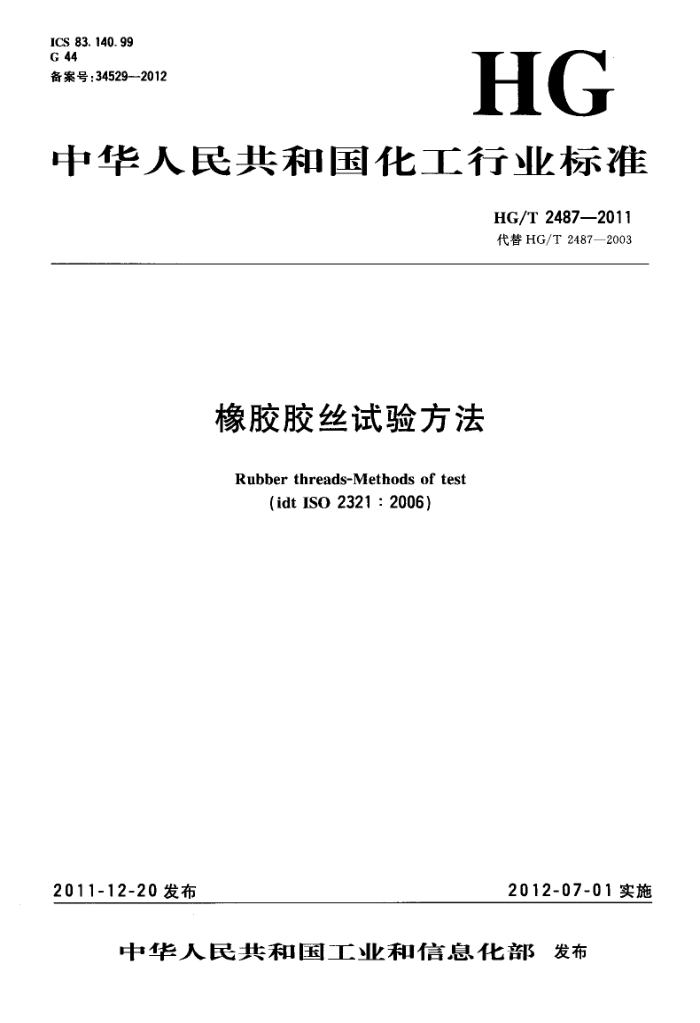

ICS 83. 140. 99 G 44 备案号：34529—2012
HG
中华人民共和国化工行业标准
HG/T 2487—2011 代替HG/T2487—2003
橡胶胶丝试验方法
Rubber threads-Methods of test
(idt IS0 2321 : 2006)
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T2487--2011
目 次
前言
范围规范性引用文件 3 样品或试样调节
1 2
计算米值
4
5
6 胶丝性能
密度 8 拉伸强度、定伸应力与拉断伸长率
2
施瓦兹（Schwartz）值（SV） 10 定负荷伸长率.· 11 应力保持率 12 松弛状态下胶丝加速老化试验 13 耐干热试验 14 并带胶丝：胶丝间粘合强度 15 洗涤期间耐铜污染性 16 洗涤对胶丝的影响 17 耐空气污染性
9
..
10
4
16
I HG/T2487—2011
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》修订。 本标准使用翻译法等同采用ISO2321：2006《橡胶胶丝-试验方法》（英文版）。 与本标准中规范性引用的国际文件有一致性对应的我国文件如下： -..--GB/T250评定变色用灰色样卡（idtISO105/A02：1993）
GB251评定沾色用灰色样卡（idtISO105/A03：1993） -GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（idtISO37：2005) GB/T1033.2塑料非发泡塑料密度的测定方法第2部分：密度梯度柱式法（idt
ISO 1183-2 :2004)
GB/T2941 橡胶物理试验方法试样制备和调节通用程序（idtISO23529：2004） GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（eqvISO188：1998） GB12806实验室用玻璃器血单刻度容量瓶（eqvISO1042：1983） GB12808: 实验室用玻璃器Ⅲ单刻度吸管（eqvISO648：1977）
本标准代替HG/T2487一2003《橡胶胶丝一试验方法》，与HG/T2487一2003相比，主要技术变化如下：
增加了目录部分（见目录）；增加了引用文件“ISO1183-2《塑料--非发泡塑料密度的测定方法第2部分：密度梯度柱式
法》”（见2）；
将“样品和试样的停放”修改为“样品和试样调节”（见3，2003年版的3）；修改了截面积计算（见4.1，2003年版的4.1）；增加了“设备”（见4.3）；删除了方法A（见2003年版的4.3.1.1）；
一修改了切割试样长度，删除了注的内容（见4.4.1,2003年版的4.3.1)；一-修改了截面积计算公式，并将“长为1000mm胶丝的质量”修改为“并带胶丝的质量”（见
4.5.1、4.5.2,2003年版的4.4.1、4.4.2)；
修改了支数的表示（见4.5.3，2003年版的4.4.3）；：修改了胶丝的米值，以中值表示（见5.3.2，2003年版的5.3.2；增加了“胶丝性能”（见6）；增加了密度的测定方法B见7.3.2）；将拉伸强度、拉断伸长率合并为一章（见8，2003年版的7、8)；修改了设备的内容（见8.2，2003年版的7.2）；修改了拉伸强度、定伸应力、拉断伸长率的结果表示（见8.4，2003年版的7.4、8.5)； -将“定伸应力”部分修改为“施瓦兹（Schwartz)值（SV)”（见9，2003年版的9）；修改了定负荷伸长率的定义，增加了注1、注2（见10.1，2003年版的10.1)；修改了定负荷伸长率的试样要求（见10.2，2003年版的10.2）；修改了定负荷伸长率的结果表示（见10.5.2，2003年版的10.5.2)； -将“装置”修改为“设备”（见11.3、13.3，2003年版的11.3、15.3)；
.
-
修改了应力保持率的结果表示（见11.5.2，2003年版的11.5.2）；修改了胶丝老化性能评价项目[见12.2.1c)，2003年版的12.2.1]；
Ⅲ HG/T2487—2011
--修改了松弛状态下胶丝加速老化试验时间（见12.2.2、12.5.1,2003年版的12.2.2、12.5.1）；一-修改了结果表示（见12.6，2003年版的12.6）一将“耐热老化试验”修改为耐干热试验”（见13，2003年版的15）；
将“试验所测定的物理性能可以是第7章～第11章中规定的任意一项，然而最适合的是定伸
强度值或应力保持率（见第11章）”修改为试验所测定的物理性能可以是第8章和第11章中规定的任意一项，然而最适合的是施瓦兹值（见9.1.1）和应力保持率（见第11章）。”（见13.2.2，2003年版的 15.2.2);
一修改了干热试验的结果表示（见13.5，2003年版的15.5）； -·将“并带胶丝、胶丝间黏合强度”修改为：“并带胶丝：胶丝间粘合强度”（见14，2003年版的
13);
-修改了结果表示的内容及计算公式（见14.6，2003年版的13.6）；一修改了试剂中的铜标准溶液（见15.3.1、15.3.2，2003年版的14.3.1、14.3.2）；
一将“试验所选定的物理性能可以是从第7章至第11章规定的任何试验，然而，最适当的试验还
是定伸强度值（9.1.3)或应力保持率（第11章）”修改为“用测定试验所选定的物理性能可以是第8章至第11章规定的任何一种，然而，最适合的是施瓦兹值（9.1.1）和应力保持率（第11章）”（见16.2.2， 2003年版的16.2.2、16.5.1)；
将16.5.1条修改为“取规定数量的试样，采用适当的试验方法测定所选定的物理性能的初始
值。如果测定Schwartz值，最大预伸长（在机械调节过程中试样伸长）限制在300%为宜，以避免老化后在预伸长期间过度损坏。如果测定100%伸长的应力保持率，在即将伸长到100%进行测量前，胶丝应以300%伸长率预伸长循环六次。”（见16.5.1，2003年版的16.5.1）
-一修改了在室温下晾于时间（见16.5.4，2003年版的16.5.4）；修改了结果表示（见16.6，2003年版的16.6）；
增加了耐空气污染性内容（见17）。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会胶乳制品分技术委员会（SAC/TC35/SC4）
归口。
本标准主要起草单位：福建三信织造有限公司、中国化工橡胶株洲研究设计院。 本标准主要起草人：胡临德、尤晓燕、邓一志、王金英。 本标准历次版本发布情况： ---HG/T2412.1~2412.3--1992; -HG/T2487.1993; —HG4-12061979,HG/T2488-1993; ..--.HG/T2724.1～2724.71995; -- HG/T 2487-- 2003
N HG/T2487—2011
近的整偶数来表示（圆形胶丝的支数×1.13二正方形胶丝的实际支数）。
例：将支数为50的圆形胶丝表示为50/56。 4.2.3多根圆形胶丝支数的表示方法是用依次标明组成的根数和具有与组合胶丝相同总横截面面积的单根胶丝的支数以及与此相当的正方形胶丝的支数来表示。
例：由三根胶丝构成的多根圆形胶丝的支数可按与三根胶丝总横截面积相等的支数为32支的圆形胶丝来表示，即以3/32/36表示。 4.3设备
试验装置为一矩形垂直框架，分别在其上、下两端各安装一块内刃锋利且平行的金属板，每块金属板上安装一切割装置（由切刀和金属内刃前端以铰链结构固定组成）和一个表面向外凸出的夹具。应采用弹簧加压式夹具，两金属板内刃口间距应为（100士1）mm，其结构见图1。
-
1---金属板； 2一夹具； 3-—切割装置。
图1试样裁取装置
4.4步骤 4.4.1切割试样
取五个胶丝样品，将其切割成长约110mm。 将每个并带胶丝样从两边均等地剥离10根胶丝。如果胶丝是从线轴上或是从其他处于张力状态
形式下的胶丝下取得的，应在（70士2）℃恒温箱中热处理30min，热处理后按第3章中规定调节。对于未受张力作用的胶丝直接按第3章规定调节。
在上夹具悬挂已调节过的胶丝。将胶丝在无拉伸作用下摆放到垂直位置，即时用下夹具将其固定，按先下端后上端顺序，将胶丝切割至规定的长度。 4.4.2试样称量
轻微抖动或刷拭去除切割胶丝上的隔离剂，然后称量，精确到士1%。 4.5结果表示 2 HG/T 2487—2011
4.5.1截面积S按式(1)计算：
S- m
(1)
1000
0
式中：
按第7章规定测出胶丝的密度，单位为兆克每立方米（Mg/m3）；
0
m- 并带胶丝的质量，单位为毫克（mg）。 4.5.2胶丝支数C按式(2)、式（3)计算：
C=22.51 0
圆形胶丝：
(2)
Vm
C=25.40 p
正方形胶丝：式中： P 按第7章规定测出胶丝的密度，单位为兆克每立方米（Mg/m3）； m一并带胶丝的质量，单位为毫克（mg）。
(3)
n
4.5.3以4.2.3中5个试样的支数中值表示胶丝的支数，同时还应注明最大值和最小值。 5米值 5.1术语和定义
在本章节中，引用了下列术语和定义。 米值metricyield 1000g胶丝无伸张时的长度，单位为米。
5.2步骤
按照4.4.2中规定测定5个试样中每个试样的质量。 5.3结果表示 5.3.1橡胶胶丝的米值以每千克胶丝的米数表示，按式（4)计算：
1000 m
(4)
式中：
-1000mm胶丝的质量，单位为克（g）。
m
5.3.2胶丝的米值以5个试样的中值表示。 6胶丝性能
胶丝性能包括：一般物理机械性能和胶丝与纤维接触时的特定机械性能。按表1、表2规定的试验方法进行测定。
3
