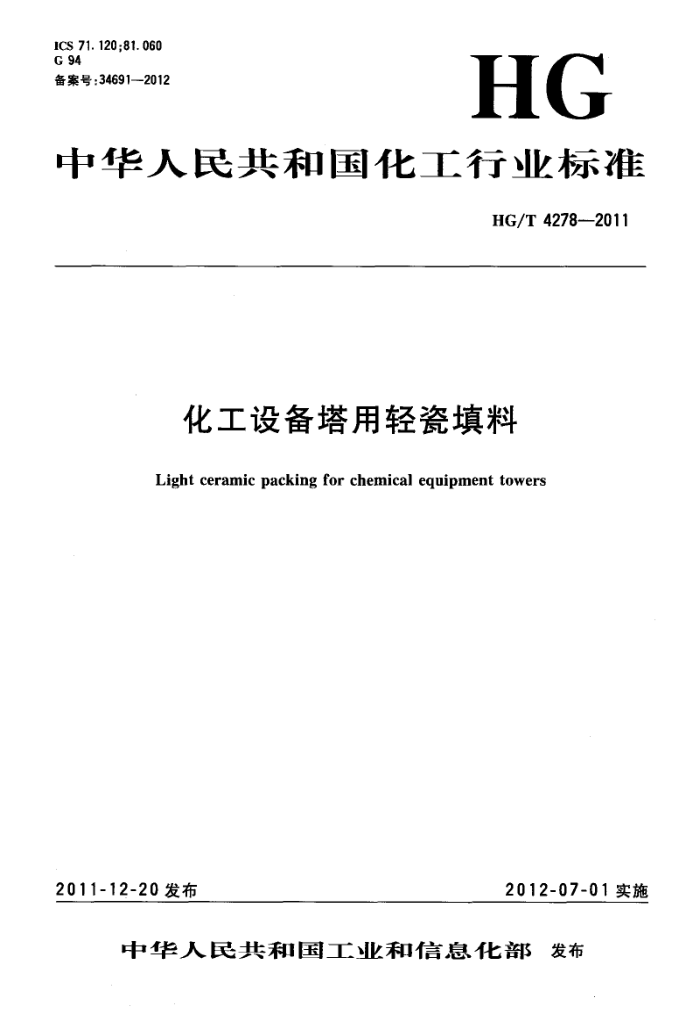

ICS 71.120:81.060 G 94 备案号：34691--2012
HG
中华人民共和国化工行业标准
HG/T 4278-2011
化工设备塔用轻瓷填料
Light ceramic packing for chemical equipment towers
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 4278—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本标准负责起草单位：江西省萍乡市新安工业有限责任公司。 本标准参加起草单位：天华化工机械及自动化研究设计院、江西省工业陶瓷质量监督检验站。 本标准主要起草人：李金山、胡定华、王存贵、张俊科、高洪跃、宋敏、陈英。
1 HG/T4278—2011
化工设备塔用轻瓷填料
1范围
本标准规定了化工设备塔用轻瓷填料的术语和定义、规格形状、要求、检验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于由天然黏土及混合料烧制，用于化工或其他相关工业的过程设备塔内作填料的轻质陶瓷产品。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4734陶瓷材料及制品化学分析方法 HG/T3210 0耐酸陶瓷材料性能试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
轻瓷填料lightceramicpacking 设计成具有一定形状的轻质多孔陶瓷制品，如端面垂直、内有障碍物的开孔环形及方形等。具有质
量轻、比表面积大、阻力小、可切割、耐化学腐蚀和耐高温。用于塔内提供相接触的表面积，以促进液体与液体之间、气体与液体之间及气体与气体之间的能量传递、质量传递或化学反应。 3. 2
裂纹crackle 不贯穿坏体的细小缝隙。
3. 3
损伤chip 因冲击造成的残缺。
3. 4
开裂 crack 贯穿坏体的裂缝。
4规格形状 4.1轻瓷填料常用的规格形状见表1。 4.2其他规格形状的产品由供需双方商定，在保证产品理化性能质量前提下其形状设计可不受限制。
业 HG/T 42782011
表1轻瓷填料的规格形状
单位为毫米
长α 宽6 高h 对边距|支承脚高h|孔径d
形 状
100
194
15
65
轻瓷梅花环
.
100
205
15
58
轻瓷多齿环
100
245
15
33
轻瓷飞碟环
190 190 100
15
轻瓷波栅环
5要求 5.1外观质量
轻瓷填料的外观质量应符合表2的规定
表2轻瓷填料的外观质量
项 A 裂纹损伤开裂
技术要求
长不大于6mm、宽不大于0.15mm，每块允许2条深不大于4mm、长不大于6mm，每块允许2个
不允许
2 HG/T4278—2011
6检验方法 6.1外观质量
外观质量用目测及精度不低于0.02mm的游标卡尺和10倍的读数显微镜进行测量。 6.2尺寸偏差
尺寸偏差用精度不低于0.02mm的游标卡尺进行测量。 6.3化学成分
化学成分按GB/T4734的规定进行测定。 6.4抗压强度、耐酸度、耐碱度、吸水率、体积密度、耐温度急变性
抗压强度、耐酸度、耐碱度、吸水率、体积密度、耐温度急变性按HG/T3210的规定进行测定。 7检验规则 7.1检验分类
产品检验分型式检验和出厂检验两种。 7.1.1型式检验
产品型式检验包括本标准技术要求规定的全部项目。 有下列情况之一时应进行型式检验： a）工艺技术改变时； b）不改变工艺技术情况下应每12个月进行一次； c）用户提出要求时。
7.1.2出厂检验
所有产品出厂时都必须做出厂检验，检验项目为外观质量、尺寸偏差和抗压强度。 7.2组批和抽样 7.2.1组批
以相同工艺条件生产的同一品种、同一规格100m3块轻瓷填料为一批，不足100m3块亦按一批计。 7.2.2抽样
用随机抽样法抽取表7中检验项目中所需的样本，非破坏性试验的试样，检验后用作其他项目的检验。 7.3判定规则 7.3.1产品检验时的样本大小及合格判定数应按表7规定进行判定。 7.3.2各检验项目全部合格时，判该批产品合格；否则判该批产品不合格。 7.3.3第一次检验如物理化学性能有2项或2项以上不符合表7的要求时，判该批产品不合格，不予复检。
4 HG/T4278—2011
表7轻瓷填料的抽样和判定规则
单位为块
样本大小第一次 第二次 合格判定数 不合格判定数 合格判定数 不合格判定数 20
第一次
第一次十第二次
检验项目外观质量尺寸偏差化学成分抗压强度耐酸度耐碱度吸水率体积密度耐温度急变性
20 10 2 5 2 2 3 3 5
1 1
3 3
3 3
4 4
10 2 5 2 2 3 3 5
平均值应符合表5的规定平均值应符合表5的规定平均值应符合表5的规定平均值应符合表5的规定平均值应符合表5的规定平均值应符合表5的规定
0
2
1
2
7.3.4第一次检验若有不合格品数小于或等于合格判定数时，判该项目合格；不合格品数大于合格判定数而小于不合格判定数时，应按照表7规定进行复检，复检合格，判该项目合格；否则，判该项目不合格。 7.3.5 5凡因外观质量、尺寸偏差被拒收的产品，允许供方剔除不合格品补齐后重新检验。 8标志、包装、运输、购存 8.1标志
产品出厂应在包装上用适当方式标明产品名称、批号、商标，执行标准编号、规格、数量、生产企业名称和详细地址。 8.2包装
产品包装应以箱式、桶式或编织袋包装，在每两层产品之间塞放软物衬垫，每件内装数量可根据供需双方协商而定。 8.3运输
产品在运输、装卸时要平稳、轻放，严禁抛掷，包装上注明“易损”、“小心轻放”等字样，确保运输过程中不产生破损。 8.4贮存
产品应该按照不同规格、品种分别堆放，应贮存在干燥、清洁的室内，严禁暴晒、雨淋。 中华人民共和国化工行业标准化工设备塔用轻瓷填料
