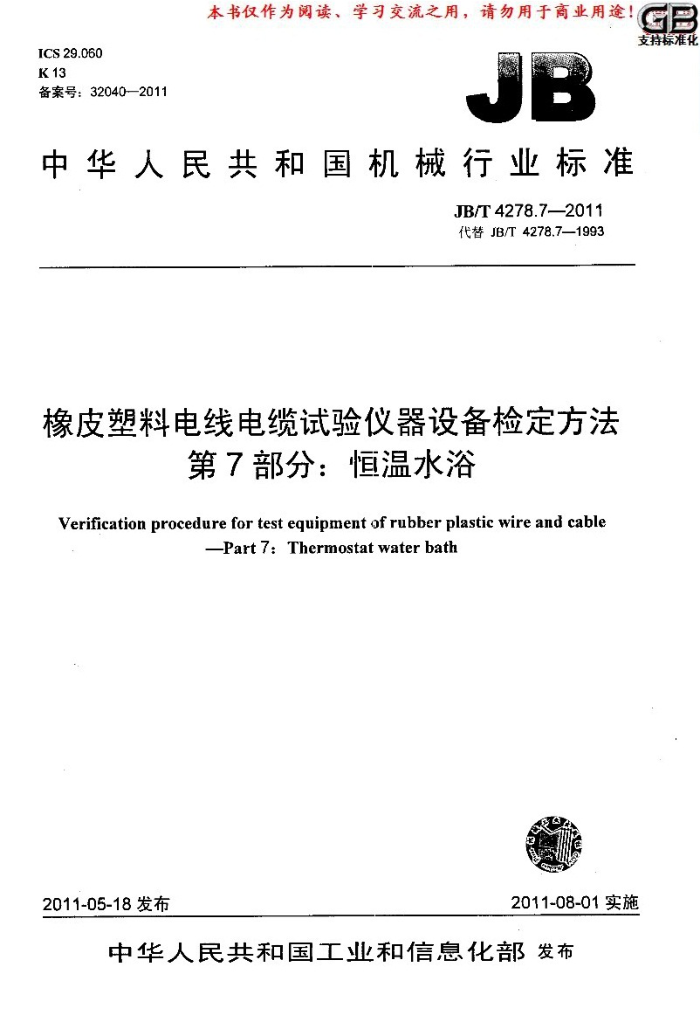

ICS 29.060 K13 备案号：32040—2011
中华人民共和国机械行业标准
JB/T4278.7—2011 代替JB/T4278.7—1993
橡皮塑料电线电缆试验仪器设备检定方法
第7部分：恒温水浴
Verification procedure for test equipment of rubber plastic wire and cable
-Part 7: Thermostat water bath
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 4278.7---2011
目 次
前言， 1范围.. 2 规范性引用文件 3 检定项目与技术要求
LTT
检定用器具 5 检定方法. 6 计算温度偏差 6.1计算区域温度偏差， 6.2计算时间温度波动. 6.3让算温度偏差 7检定结果的处理，附录A（规范性附录）检定证书内容式样
4
.2
I JB/T4278.7—2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则：第2部分：低温冲击试验装置：第3部分：曲挠试验装置：第4部分：耐磨试验装置：第5部分：单根绝缘电线电缆垂直燃烧试验装置：第6部分：自然通风热老化试验箱；第7部分：恒温水浴：第8部分：低温试验箱：第9部分：氧弹、空气弹老化试验箱第10部分：火花试验机：第11部分：低温卷绕试验机：第12部分：高温压力试验装置：第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置：第15部分：成束燃烧试验装置：第16部分：烟密度试验装置：第17部分：炭黑含量试验装置：第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置：一第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第7部分。 本部分代替JB/T4278.7一1993橡皮塑料电线电缆试验仪器设备检定方法第7部分：恒温水浴》。 本部分与JB/T4278.7—1993相比，主要变化如下：
第3章温度偏差由“应符合电线电缆试验方法标准”改为“应符合电线电缆产品标准”中对温度偏差的规定。
本部分的附录A为规范性附录。 本部分由中国机械工业联合会提。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、上海华普电缆有限公司、无锡市永凌电子电器设备有限公司。 本部分主要起草人：范洪欣、刘恩菊、章铭杰、章伟俊。 本部分所代替标准的历次版本发布情况为：
JB4278.7—1986JB/T4278.7—1993.
. II1 JB/T 4278.7---2011
橡皮塑料电线电缆试验仪器设备检定方法
第7部分：恒温水浴
1范围
B/T4278的本部分规定了恒温水浴的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于电线电缆用恒温水浴工作区域的检定， 2规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分。
JB/T4278.1—2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1恒温水浴的技术要求除应符合本部分的规定外，还应符合JB/4278.1—2011的规定。 3.2恒温水浴放置试样的工作区域的温度偏差应符合有关电线电缆产品标准中对温度偏差的规定。 4检定用器具 4.1热电偶组：由9支偶丝直径为0.5mm、结点直径不大于2.0mm的镍铬-铜镍（康铜）、镍铬-镍硅或其他材料热电偶组成热电偶组。9支热电偶应由同一线轴偶丝组成，以使其在200℃以下时相百间热电动势的差异换算成温度差异时不大于0.2℃。 4.2直流数字电压表：.实际测量偏差小于0.05%，当采用镍铬-铜镍（康铜）热电偶时，数字电压表的分辨力不低于10μV；采用其他热电偶时，数字电压表的分辨力不低于1μV。 4.3热电偶转换开关。 4.4标准水银温度计：二等。 4.51秒表：分度值0.1s 5检定方法 5.1工作区域在检定过程中被称为被测区域。被测区域位于恒温水浴的中心位置附近，其界面平行于水浴内空间的界面。被测区域的几何中心点应不偏离指示恒温水浴试验温度的温度计感温端 25mm. 5.2用9支热电偶测量被测区域9个测点的温度，1个测点为被测区域的中心点，其余8个测点分别为被测区域的8个顶点，各测点的热电偶在恒温水浴内的长度不少于300mm。 5.3调节恒温水浴的温度，使水浴温度不偏离试验要求温度的土2℃。 5.4.恒温水浴达到热稳定后1h开始测量，迅速记录9个测点热电偶的热电动势。每隔5min测量 1次（第0分钟、5分钟、10分钟、15分钟、20分钟），完成5次测量。
1 JB/T4278.72011
6计算温度偏差 6.1计算区域温度偏差
分别计算9个测点5次测量值的各自热电动势的平均值，查分度表换算为各测点的平均温度。 以被测区域中心点的平均温度为基准，按式（1）计算各测点平均温度与中心点平均温度的空间温度偏差（精硫到0.1℃）：
a-T-T-
(1)
式中; ar 被测区域第1个顶点的空间温度偏差（i=1~～8），单位为摄氏度（℃）： T 被测区域第1个顶点的平均温度（=18），单位为摄氏度（℃）： To一被测区域中心点的平均溢度，单位为摄氏度（℃C）。
6.2计算时间温度波动
按式（2）计算被测区域8个点在5次测量中各自的最高温度与最低温度的差值，得被测区域时间温度波动（精确到0.1℃）：
b,=banax-brmi
(2)
式中： b一第1个顶点时间温度波动（=1～8），单位为摄氏度（℃） bmax—第1个顶点最高温度（i=1~8），单位为摄氏度（℃）： bimin 一第1个顶点最低温度（1~-8），单位为摄氏度（℃）
6.3计算温度偏差
温度偏差由区域温度偏差与时间温度波动合成，按式（3）计算温度偏差（精确到0.1℃）：
b 2
AT =a, +
(3)
式中: AT第1个顶点温度偏差（-1～8）。单位为摄氏度（C）： a—第1个项点区域温度偏差（=1～8），单位为摄氏度（℃） b—第1个顶点时问温度波动（i=1~8），单位为摄氏度（℃）。
7检定结果的处理 7.1检查63计算结果（保留1位有效数字），若最大的温度偏差符合第3章的规定，则该被测区域为工作区域。 7.2检查计算结果，若被测区域的温度偏差不符合电线电缆产品标准中的规定，可以改变被测区域在恒温水浴中位置或变动被测区域大小后重新测试。为使原被测区域中心测点的热电偶不会因被测区域的变动而与恒温水浴温度计感温端的距离超过25mm，可以对此热电偶的位置稍作移动。此时，该测点的热电偶可以不再位于变动后的被测区域的中心位置。 7.3本检定方法不包括恒温水浴试验温度指示仪表（或温度计）的检定。对于试验温度由温度指示仪表显示，而该仪表感温元件无法位于工作区域中心位置的恒温水浴，检定结果中应给出在检定温度下温度指示仪表示值与工作区域中心实际温度的偏差。 7.4对于有搅拌装置面体积小于0.05m的水浴，除用9点热电偶检定工作区域外，也可用1支二等标推水银温度计代替热电偶对被测区域进行检定。 7.5对经检定合格的恒温水浴发给捡定证书，不合格的发给检定结果通知书。证书应标明测量温度及工作区域的位置与范围。检定证书内容式样按附录A。 7.6恒温水浴的检定周期一般定为2年。
2 JB/T4278.7—2011
附录A （规范性附录）检定证书内容式样
检定结果测试状态工作区域离内壁距离
测试结果温度偏差
标称试 漏度
规定
备注
温度 偏差 循环
mm
方式
r
C
c
左 有
前 后
.1.
F
注：恒温水浴尺寸（长×宽×高）（mm）：
工作区域尺寸（长×宽×高）（mm）： 中华人民共和国
