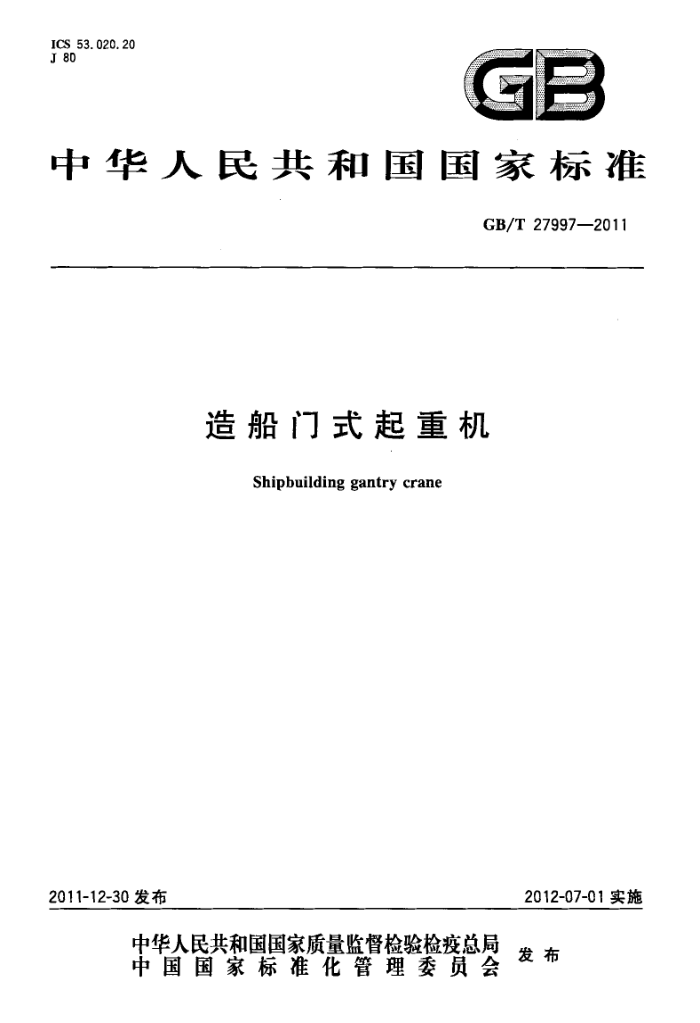

ICS 53.020.20 J 8D
E
中华人民共和国国家标准
GB/T 27997—2011
造船门式起重机
Shipbuilding gantry crane
2012-07-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27997-2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型式与基本参数 5 技术要求 6 试验方法 7 检验规则
3
5
16 21 23
9
标志、包装、运输和贮存 GB/T 27997—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227归口。 本标准负责起草单位：中船第九设计研究院工程有限公司、北京起重运输机械设计研究院、国家起
重运输机械质量监督检验中心。
本标准参加起草单位：江苏象王起重机有限公司、大连博瑞重工有限公司、江苏华澄重工有限公司、 南通中远船舶钢结构有限公司、上海豪力起重机械有限公司、江西华伍制动器股份有限公司、武汉港迪电气有限公司。
本标准主要起草人：姜乃锋、黄之涛、路建湖、林夫奎、翟虎道、刘元利、葛明、黄元龙、谢种、董元跃、 刘会议、吴艳青、陆崎、茅金龙、聂春华、马承祖、王功勇。
H GB/T27997—2011
造船门式起重机
1范围
本标准规定了具有上、下小车，额定起重量为100t～2500t、跨度不小于40m的造船门式起重机的术语和定义、型式与基本参数、技术要求、试验方法、检测规则及标志、包装、运输、贮存。
本标准适用于在船厂的船坞、船台、平台，作为船体分段吊装及翻身作业的造船门式起重机（以下简称起重机）。
其他型式和规格的造船门式起重机可参照使用
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755一2008旋转电机定额和性能 GB/T1228 3钢结构用高强度大六角头螺栓 GB/T1229 钢结构用高强度大六角螺母 GB/T1230 钢结构用高强度垫圈 GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB2893安全色 GB/T3323金属熔化焊焊接接头射线照相 GB/T3811—2008起重机设计规范 GB4208外壳防护等级（IP代码） GB5226.2 机械安全机械电气设备第32部分：起重机械技术条件 GB/T5905一2011起重机试验规范和程序 GB/T5972起重机钢丝绳保养、维护、安装、检验和报废 GB6067.1一2010起重机械安全规程第1部分：总则 GB/T6974.1起重机术语第1部分：通用术语 GB/T6974.5起重机术语第5部分：桥式和门式起重机 GB8918重要用途钢丝绳 GB/T8923涂装前钢材表面锈蚀等级和除锈等级 GB/T9286色漆和清漆漆膜的划格试验 GB/T10051（所有部分）起重吊钩 GB/T10095（所有部分）渐开线圆柱齿轮精度 GB/T10183.1一2010起重机车轮及大车和小车轨道公差 第1部分：总则 GB12602起重机械超载保护装置 GB/T13306标牌 GB/T13384# 机电产品包装通用技术条件
1 GB/T27997-—2011
GB14048.1—2006 低压开关设备和控制设备第1部分总则 GB/T14406一2011通用门式起重机 GB15052 起重机安全标志和危险图形符号总则 GB/T17908---1999 起重机和起重机械技术性能和验收文件 GB/T19418 3钢的弧焊接头缺陷质量分级指南 GB/T20303.1 起重机司机室第1部分：总则 GB/T20303.5起重机司机室第5部分：桥式和门式起重机 GB/T21972.1 起重及冶金用变频调速三相异步电动机技术条件 第1部分：YZP系列起重及冶
金用变频调速三相异步电动机
GB/T22414起重机速度和时间参数的测量 GB/T24809.5起重机对机构的要求第5部分：桥式和门式起重机 JB/T6392 起重机车轮 JB/T6406 电力液压鼓式制动器 JB/T7017 起重机用液压缓冲器 JB/T7019 盘式制动器制动盘 JB/T7020 电力液压盘式制动器 JB/T7685 电磁鼓式制动器 JB/T8905.1 起重机用三支点减速器 JB/T8905.2 起重机用底座式减速器 JB/T8905.3 起重机用立式减速器 JB/T8905.4 起重机用套装减速器 JB/T9003 起重机用三合一减速器 JB/T10559 起重机械无损检测钢焊缝超声检测 JB/T10816 起重机用底座式硬齿面减速器 JB/T10817 起重机用三支点硬齿面减速器 JB/T10833 起重机用聚氨酯缓冲器 JGJ82钢结构高强度螺栓连接的设计、施工及验收规程 ISO11629起重机起重机及其部件质量的测量
3术语和定义
GB/T6974.1、GB/T6974.5界定的以及下列术语和定义适用于本文件。
3. 1
上小车uppertrolley 在两小车相互穿越运行时，位于上面的起重小车。
3. 2
下小车lowertrolley 在两小车相互穿越运行时，位于下面的起重小车。
3. 3
吊重差 loaddifference 上小车两个吊钩起升载荷的差值。
2 GB/T27997—2011
3. 4
额定翻身起重量ratedcapacityofturnover 起重机上、下小车将被吊物品在空中进行翻身时，吊钩以下被吊物品的最大质量。
3. 5
抬吊liftsimultaneously 上、下小车同时吊运同一件物品的方式。
3. 6
上、下小车吊钩的距离distance between upper and lower trolley hooks 上、下小车吊钩之间沿主梁纵向的水平距离。
3.7
额定起重量 rated capacity 起重机的额定起重量是指起重机吊钩以下或者不可拆卸的固定式吊具以下所允许吊起一件物品的
最大质量。 3.8
垂直静挠度verticaldeflectionofbeam 下述两种工况中的大值：
上、下小车在主梁跨中，上小车起吊额定翻身起重量时，主梁跨中产生的最大垂直位移。 上、下小车抬吊额定起重量时，主梁产生的最大垂直位移。
4型式与基本参数
4.1型式
起重机按构造分为： a）双梁造船门式起重机（见图1)； b) 单梁造船门式起重机（见图2)。
下小车
上小车
U
5
上小车下小车
平台
船坞
图 1
Y GB/T27997-2011
上小车
下小车
S
上小车下小车
5
图2
4.2基本参数 4.2.1按GB/T3811的规定，起重机整机的工作级别，推荐为A2～A4。 4.2.2 起重机应优先采用表1所规定的额定起重量（代号Gn）系列。
表 1
单位为吨
额定起重量系列
100,125,160,200,250,320,400,500,630,700,800,900,1000,1250,1400,1600,1800, 2000,2500 50+50,63+63,80+80,100+100,125+125,160+160,200+200,250+250,320+320
起重机
上小车 双钩 350+350,400+400,450+450,500+500,630+630,700+700,800+800,900+900
1000+1000,1250+1250
下小车 主钩 50,63,80,100,125,160,200,250,320,350,400,450,500,630,700,800,900,1000,1250
4.2.3 起重机的跨度应优先采用表2的规定值。
表 2
单位为米
起重机跨度范围
起重机跨度取值每隔5m一档
40~100 >100
每隔2m一档，取偶数
4.2.4 起重机的起升范围应优先采用表3的规定值。
表 3
单位为米
起重机起升范围
起升高度取值每隔5m一档
下降深度取值
40~70 >70
根据需要至地面或到船坞底板根据需要至地面或到船坞底板
每隔2m一档，取偶数
4.2.5门架净空高度应优先采用表4的规定值。起重机下面有其他起重机通过时，应保证其他起重机能够安全通过。
4 GB/T27997—2011
表 4
单位为米
门架净空高度范围
门架净空高度取值每俩5m一档每隔2m一档，取偶数
40~70 >70
4.2.6 6起重机及上、下小车各机构额定工作速度（单位：m/min）的名义值宜在下列数系中选取：
a)2.0,2.5,3.2,4.0,5.0,6.3,8.0,10,12.5,16,20,25,32,40。 b) 采用变频调速的起重机，其起升速度推荐采用表5所规定的数值。
表 5
起重量 t 50 63 80 100 125 160 200 250 320 350 400 450 500 550 630 700 采用变频调速的起重机，其额定运行速度不宜超过32m/min，一般取20m/min~32m/min；空载、风速小于10m/s时，其最高运行速度取32m/min～40m/min。具体值的大小与起重量、工作级别及额定行程有关，一般起重量大取小值，工作级别高、额定行程长取大值。
起升速度（40%额定起重量时）
起升速度（额定起重量时）
m/min 6.3~10 6.3~10 6.3~10 5~8 5~8 5~8 4~6.3 4~6.3 3. 2~ 5 3.2~5 3.2~5 3.2~ 5 3.2~5 2.5~3.2 2~3.2 2~3.2
m/min 12.5~20 12.5~20 12.5~20 10 ~ 16 10~16 10~16 8~12.5 8~12.5 6.3~10 6.3~10 6.3~10 6. 3~10 6.3~10 5~6.3 4~6.3 4~6.3
c)
注：用户要求与上述范圈不一致时，由用户与制造商协商解决。
5技术要求
5.1工作条件 5.1.1起重机的供电电源为三相交流，频率为50Hz或60Hz，电压宜为10kV或6kV（根据需要也可用380V或440V）。在正常工作条件下，供电系统在起重机馈电线接人处的电压波动不应超过额定值
5
