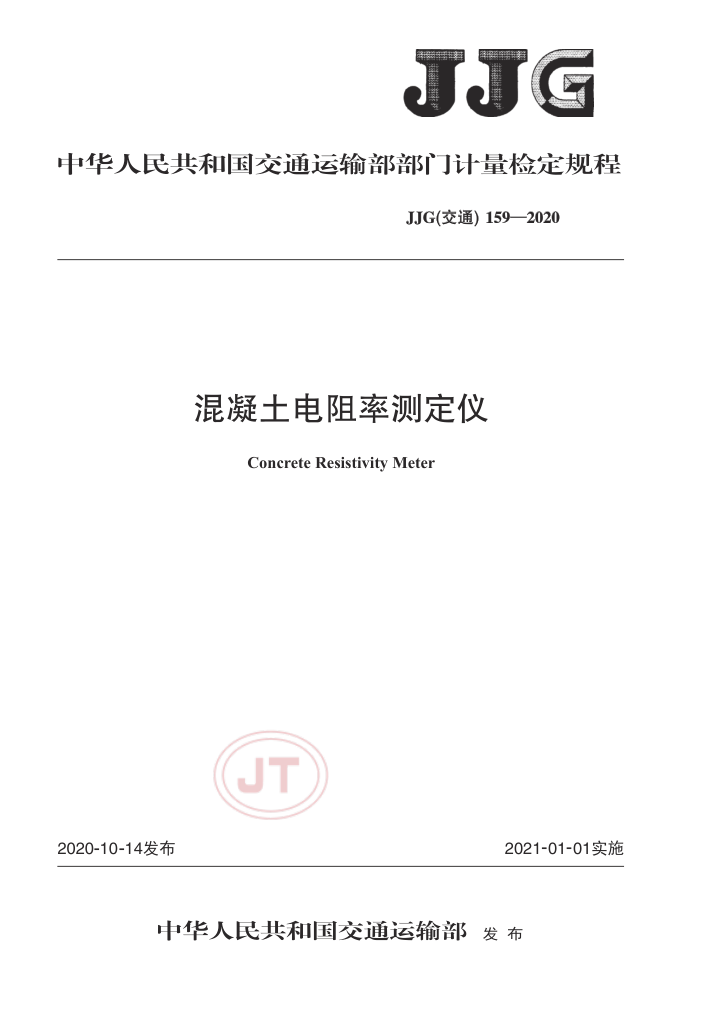

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通)159—2020
混凝土电阻率测定仪
ConcreteResistivityMeter
JT
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）159—2020
混凝土电阻率测定仪
检定规程 Verification Regulation of Concrete Resistivity Meter
JJG（交通）159- 2020
?
归口单位：全国公路专用计量器具计量技术委员会主要起草单位：交通运输部公路科学研究所
深圳市驷远科技有限公司
大连理工现代工程检测有限公司
北京路桥通国际工程咨询有限公司北京耐久伟业科技有限公司
参加起草单位：来安中衡物联网设备科技有限公司
中国合格评定国家认可中心
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）159—2020
本规程主要起草人：
刘 璐（交通运输部公路科学研究所）刘 静（交通运输部公路科学研究所）张 冰（交通运输部公路科学研究所）耿 雷（中国合格评定国家认可中心）陆有源（深圳市远科技有限公司）和 松（北京路桥通国际工程咨询有限公司）周智贞（北京耐久伟业科技有限公司）任钱（大连理工现代工程检测有限公司）
参加起草人：
覃道鼎（来安中衡物联网设备科技有限公司）李宗津（深圳市驷远科技有限公司）康凯（中国合格评定国家认可中心） JJG（交通）159—2020
目 录
引言范围
III
1 2 3计量性能要求 4通用技术要求 5计量器具控制附录A混凝土电阻率测定仪检定记录表格式附录B混凝土电阻率测定仪检定证书内页格式附录C混凝土电阻率测定仪检定结果通知书内页格式
概述
-
++
I JJG（交通）159—2020
引言
本规程依据JJF1002- 2—2010《国家计量检定规程编写规则》编写。
II JJG（交通）159—2020
混凝土电阻率测定仪检定规程
1范围
本规程适用于混凝土电阻率测定仪的首次检定、后续检定和使用中检查。
2概述
混凝土电阻率测定仪分为混凝土结构物电阻率测定仪（简称结构物测定仪）和混凝土拌合物电阻率测定仪（简称拌合物测定仪）两种类型。 2.1结构物测定仪
结构物测定仪主要用于测试混凝土结构物的电阻率。 结构物测定仪由主机、电缆和温纳探头等组成，其结构示意图如图1所示，结构物测定仪采用电位测量原理，通过温纳阵列传感器检测混凝土结构物表面的电
阻率。
P
00 00 O
1
图1结构物测定仪结构示意图
1主机： 3——温纳探头 2———电缆；
2.2拌合物测定仪
拌合物测定仪用于测试新拌混凝土的电阻率。 拌合物测定仪主要由主机、数据采集系统、电缆、变压器、样品容器、电流传感器等组
成，其结构示意图如图2所示。
拌合物测定仪利用电磁感应原理，根据欧姆定律计算特定导电模式下拌合物的电阻值。
1 JJG（交通）159—2020
6
0000 2
3
图2拌合物测定仪结构示意变压器；
一主机： 2 一数据采集系统： 5 样品容器； 3——电缆；
-
4.
-
一电流传感器
6-
3计量性能要求 3.1示值误差 3.1.1结构物测定仪的电阻率最大允许误差为±5%。 3.1.2拌合物测定仪的电阻最大允许误差为±3%。 3.2重复性 3.2.1 结构物测定仪的电阻率重复性用变差系数表示，应不大于5%。 3.2.2拌合物测定仪的电阻重复性用变差系数表示，应不大于3%。 4通用技术要求 4.1外观结构 4.1.1表面不应有锈斑、裂纹、明显的划痕及凹陷损伤。 4.1.2各部分应连接牢固。 4.2铭牌
铭牌的内容应包括产品名称、型号、制造编号、制造商名称等。 5计量器具控制 5.1检定条件 5.1.1检定环境条件
检定环境条件要求如下： a）环境温度:23℃±5℃； b)环境湿度：不大于85%RH。
5.1.2检定器具 5.1.2.1电阻率板
准备5块电阻率板，每块电阻率板的结构示意图如图3所示，具体要求如下： a）留有4个圆柱形的接触槽，槽内表面覆盖铜板； b）电阻率值在0k2·cm~20k2·cm范围2块,20k2·cm~100k2·cm范围2块，
2 JJG（交通）159—2020
100kQ2·cm~350k2·cm范围1块.每块电阻率板的电阻率相对示值误差应不大于1%。
1
C
C
图3 电阻率板的结构示意图
1———接触槽 5.1.2.2标准电阻装置
应至少能稳定输出10个标准电阻值，其中在1002~1.0kQ范围内3个，在1.0k2~
15k2范围内7个。标准电阻装置的相对示值误差不大于1%。 5.2检定项目
混凝土电阻率测定仪的检定项目见表1，检定记录表格格式见附录A。
表1混凝土电阻率测定仪检定项目一览表
后续检定
检定项目外观结构
首次检定
使用中检查
+ + + +
+ x
+
铭牌示值误差重复性
+ + +
注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示，
5.3检定方法 5.3.1外观结构
目测和手感检查外观。 5.3.2铭牌
目测检查铭牌。
5.3.3示值误差 5.3.3.1结构物测定仪的示值误差
试验步骤如下： a)打开结构物测定仪的主机，根据每块电阻率板标称的电阻率值，选择结构物测定仪
的测量范围。
b)将温纳探头放入接触槽，与电阻率板的铜板对接，进行测试，读取结构物测定仪的示值。
c)重复步骤a）~b)3次.取3次测试结果的算术平均值作为结构物测定仪的电阻率测试值，记为pn。
d)按式（1）计算相对示值误差。
I p. -P。I
(1) 3
Ap :
Po
