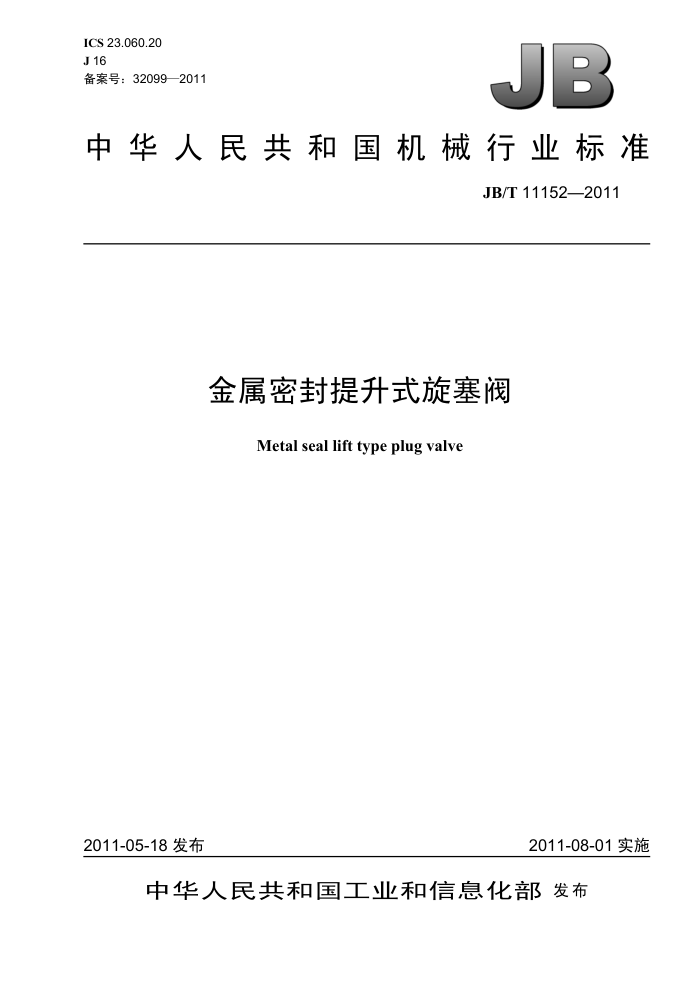

ICS23.060.20 J16 备案号：32099—2011
JB
中华人民共和国机械行业标准
JB/T 11152—2011
金属密封提升式旋塞阀
Metal seal lift type plug valve
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11152—2011
目 次
前言 1范围..
I11
规范性引用文件.. 3结构形式及参数... 3.1结构形式... 3.2参数... 4技术要求.. 4.1 压力-温度额定值 4.2 结构长度 4.3 连接端. 4.4 通道. 4.5 阀体 4.6 阀盖..... 4.7 阀体与阀盖的连接， 4.8 阀杆和阀杆螺母， 4.9 密封面.. 4.10 填料和填料箱 4.11 操作. 4.12 旁通装置， 4.13 无损检测.. 4.14 壳体强度和密封性能， 4.15 低温旋塞阀. 5 材料 5.1 阀体和阀盖 5.2 旋塞. 5.3 阀座密封面 5.4 阀杆.. 5.5 阀体与阀盖的连接螺柱和螺母 5.6 填料压套、填料压板和填料隔环 5.7 阀杆螺母 5.8 旁路管道和阀门， 6 试验方法. 6.1 总则... 6.2 压力试验... 6.3 阀体壁厚测量 6.4 材料化学成分分析， 6.5 阀体材料力学性能 6.6 阀体标志检查..
2
4
f JB/T11152—2011
6.7 铭牌内容检查 7 检验规则.. 7.1 检验分类和检验项目 7.2 出厂检验. 7.3 型式检验. 8标志... 8.1 标志的内容 8.2 阀体上的标志.. 8.3铭牌上的标志 9涂层、包装和储运. 附录A（资料性附录）金属密封提升式旋塞阀订货合同数据表图1法兰连接旋塞阀. 图2对焊连接旋塞阀. 表1法兰连接旋塞阀的结构长度，表2对焊连接旋塞阀的结构长度.. 表3旋塞阀通道的最小直径表4钢制旋塞阀阀体的最小壁厚t 表5阀盖的阀杆填料箱部位的最小壁厚tm 表6旋塞阀扳手和手轮的最大操作力.. 表7旁通装置连接管道的最小公称尺寸表8检验项目、技术要求和检验方法. 表9抽样的最少基数和抽样数
10 10 10 10 10
10
II JB/T11152—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：浙江超达阀门股份有限公司。 本标准主要起草人：邱晓来、林洁、王汉洲、黄明金。 本标准为首次发布。
III JB/T11152—2011
金属密封提升式旋塞阀
1范围
本标准规定了金属密封提升式旋塞阀的结构形式、参数、技术要求、材料、试验方法、检验规则、 标志、涂层、包装和储运。
本标准适用于公称压力PN16～PN160、公称尺寸DN25～DN300的金属密封提升式旋塞阀（以下简称旋塞阀）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150一1998钢制压力容器 GB/T152.4一1988紧固件六角头螺栓和六角螺母用沉孔 GB/T 196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T 228- 3—2002 金属材料 室温拉伸试验方法 GB/T 897 双头螺柱bm=1d GB/T 898 双头螺柱bm=1.25d GB/T 901 等长双头螺柱B级 GB/T 1047 管道元件DN（公称尺寸）的定义和选用 GB/T 1048 管道元件PN（公称压力）的定义和选用 GB/T1220—2007不锈钢棒 GB/T 5796.1 梯形螺纹 第1部分：牙型 GB/T 5796.2 梯形螺纹 第2部分：直径与螺距系列 GB/T 5796.3 梯形螺纹 第3部分：基本尺寸 GB/T 5796.4 梯形螺纹 第4部分：公差 GB/T 6175 2型六角螺母 GB/T7306（所有部分） 55° 密封管螺纹 GB/T9113（所有部分） 整体钢制管法兰 GB/T 9124 钢制管法兰 技术条件 GB/T12220 通用阀门 标志 GB/T12221 金属阀门 结构长度 GB/T12224—2005 钢制阀门 一般要求 GB/T12228 2006 通用阀门 碳素钢锻件技术条件 GB/T12229—2005 通用阀门 碳素钢铸件技术条件 GB/T12230—2005 通用阀门 不锈钢铸件技术条件 JB/T5263— -2005 电站阀门铸钢件技术条件 JB/T 6440 阀门受压铸钢件射线照相检验 JB/T7248—2008 阀门用低温钢铸件技术条件
1 JB/T11152—2011
JB/T7749 低温阀门技术条件 JB/T 7927 阀门铸钢件外观质量要求 JB/T 9092 阀门的检验与试验
3 结构形式及参数 3.1结构形式
旋塞阀的典型结构形式如图1和图2所示，允许设计者在符合本标准技术要求的前提下设计成其他结构形式。
13. 2-
0
1——阀体；2——旋塞；3——垫片；4——阀盖；5——螺栓；6——螺母；7——阀杆； 8——填料；9——填料压套；10——填料压板；11——手柄；12——阀杆螺母；13——手轮。
图1法兰连接旋塞阀
3.2参数 3.2.1公称尺寸应符合GB/T1047的规定，或按订货合同的要求。 3.2.2公称压力应符合GB/T1048的规定，或按订货合同的要求。
2
