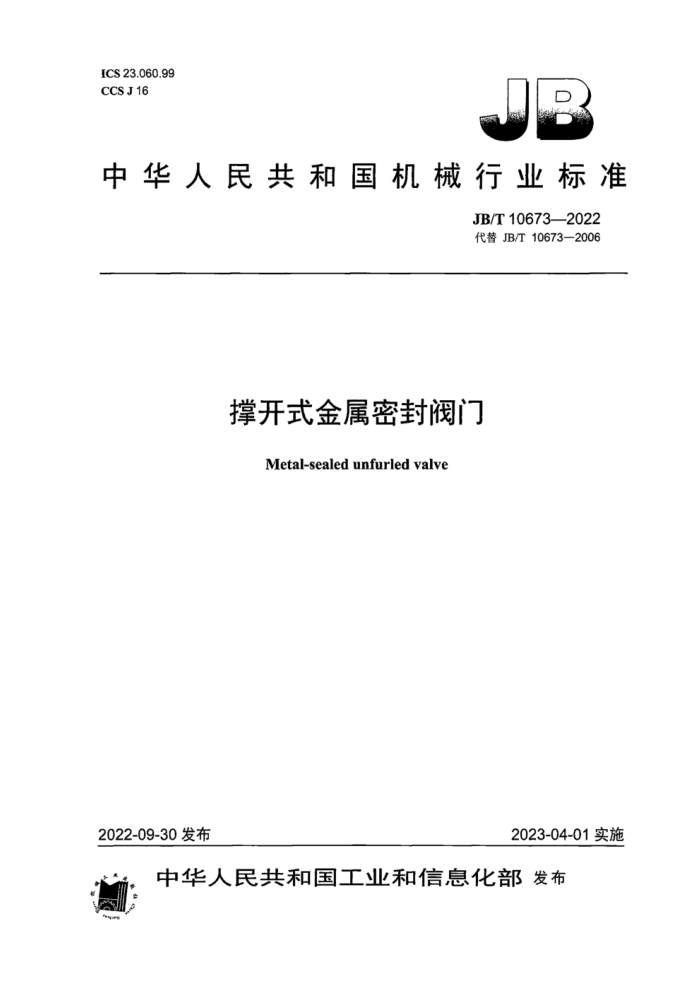

ICS23.060.99 CCSJ16
中华人民共和国机械行业标准
JB/T10673—2022 代替JB/T10673—2006
撑开式金属密封阀门
Metal-sealedunfurledvalve
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 JB/T10673—2022
目 次
前言， 1范围 2规范性引用文件 3术语和定义 4结构型式. 5技术要求 5.1 压力-温度额定值 5.2 结构长度. 5.3 连接端. 5.4 阀体 5.5 阀盖 5.6 楔式锥体 5.7 阀瓣 5.8 阀杆和阀杆螺母， 5.9 支架.. 5.10 填料和填料箱 5.11 静压寿命 5.12 无损检测 5.13 材料 6检验与试验方法 6.1 总则. 6.2 压力试验.. 6.3 壳体壁厚测量， 6.4 阀杆硬度测量. 6.5 密封面硬度测量. 6.6 关闭件组合拉力试验、 6.7 材质成分分析. 6.8 阀体材质力学性能检验 6.9 逸散性试验 6.10 静压寿命试验 6.11 阀门标志检查 6.12 无损检测。 7检验规则 7.1 出厂检验 7.2 型式试验. 8标志及供货要求
III
5 .5
8
'
图 1 结构型式.
2
I JB/T106732022
表1 阅体、阀盖的最小壁厚表2 阀体流道最小直径. 表3 静压寿命次数. 表4 零件材料... 表 5 密封副材料. 表6 检验项目、技术要求和检验方法
.3 .....4 ...5
FERREERRER6
.
6
6
.8
II JB/T10673—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T10673—2006《撑开式金属密封阀门》，与JB/T10673—2006相比主要技术变化如下：
a）更改了阀门的公称尺寸范围并增加了磅级要求（见第1章，2006年版的第1章）； b）更改了撑开式金属密封阀门的定义，并删除了双向密封的术语和定义（见第3章，2006年版的
第3章); c）更改了阀门底部的结构型式（见第4章，2006年版的4.1）； d）删除了参数要求（见2006年版的4.2)； e）更改了结构长度要求（见5.2，2006年版的5.2.2)； f）修改了部分阀体、阀盖的最小壁厚（见表1，2006年版的表1） g）修改了部分阀体流道最小直径（见5.4.3，2006年版的5.2.6)； h）增加了关闭件组合拉力的要求和试验方法（见5.8.3、6.6）； i）增加了填料和填料箱、逸散性试验、静压寿命试验、无损检测的要求（见5.10、5.11、5.12)； j）更改了材料要求（见5.13，2006年版的5.8）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国阀门标准化技术委员会（SAC/TC188）归口。 本文件负责起草单位：浙江石化阀门有限公司、合肥通用机械研究院有限公司、上海双高阀门（集
团）有限公司、上正阀门集团有限公司、精工阀门集团有限公司、江苏诚功阀门科技有限公司。
本文件参加起草单位：宣达实业集团有限公司、国家管网集团北海液化天然气有限责任公司、大通互惠集团有限公司、江南阀门有限公司、特技阀门集团有限公司、希佛隆阀门集团有限公司、成都成高阀门有限公司、上海凯工阀门股份有限公司。
本文件主要起草人：黄美林、苏荆攀、金虎、程红晖、李力、朱正杰、杨杰、陈双河、粟德、焦长安、焦晓伟、黄子龙、吴显金、陈维宾、曾和友、杨卫东。
本文件所代替文件的历次版本发布情况为：
JB/T10673—2006。
III . JB/T10673—2022
撑开式金属密封阀门
1范围
本文件规定了撑开式金属密封阀门的术语和定义、结构型式、技术要求、检验与试验方法、检验规则、标志及供货要求。
本文件适用于公称压力为PN16PN160、公称尺寸为DN50～DN1000，或压力等级为Class150～ Class900、公称尺寸为NPS2NPS40；介质温度为-29℃～538C；端部连接形式为法兰或对焊端；用于水、蒸汽、油品和天然气的撑开式金属密封阀门的制造。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 196 普通螺纹 基本尺寸 GB/T228.1 金属材料 拉伸试验第1部分：室温试验方法 GB/T9124（所有部分） 钢制管法兰
工业阀门标志
GB/T12220 GB/T 12221 金属阀门结构长度 GB/T12224 钢制阀门一般要求 GB/T26480 阀门的检验和试验 GB/T 26481 阀门的逸散性试验 JB/T 7928 工业阀门供货要求 JB/T8858 闸阀 静压寿命试验规程 JB/T 8861 球阀 静压寿命试验规程 NB/T47013.4 承压设备无损检测 第4部分：磁粉检测 NB/T47013.5 承压设备无损检测第5部分：渗透检测 ISO15848-1 工业阀门微漏气的测量、试验和鉴定程序第1部分：阀门的分类体系和型式试
验鉴定程序（Industrialvalves一Measurement，testandqualificationproceduresforfugitiveemissions一Part 1:Classification system andqualification procedures fortype testing of valves)
3术语和定义
下列术语和定义适用于本文件。
3.1
撑开式金属密封阀门 metal-sealedunfurledvalve 通过楔式锥体使球形阀瓣向两侧撑开或收拢，实现关闭或打开的金属密封阀门。
1 JB/T10673—2022
4结构型式
撑开式金属密封阀门典型结构型式如图1所示，也允许在符合本文件技术要求的前提下设计成其他结构型式。
4
*
3
敬大
标引序号说明：一阀体：
一支架；
上限位环；一阀杆；
13 一阔杆螺母： 14——手轮； 15——轴套 16- 一底盖。
9- 10- 滚轮：
1-
5-
-
一下限位环： 3球形阀瓣：
6- 7-
一阀盖；一填料；
11— 一导向销； 12— 一轴承：
一楔式锥体；
8-
-
图1 结构型式
5技术要求
5.1压力-温度额定值
压力-温度额定值应符合GB/T12224的规定。 5.2结构长度
撑开式金属密封阀门的结构长度及偏差按GB/T12221中球阀长系列的规定，或按订货合同的规定。 5.3连接端 5.3.1端法兰的尺寸按GB/T9124（所有部分）的规定，或按订货合同的规定。 5.3.2对焊端按GB/T12224的规定。 2
