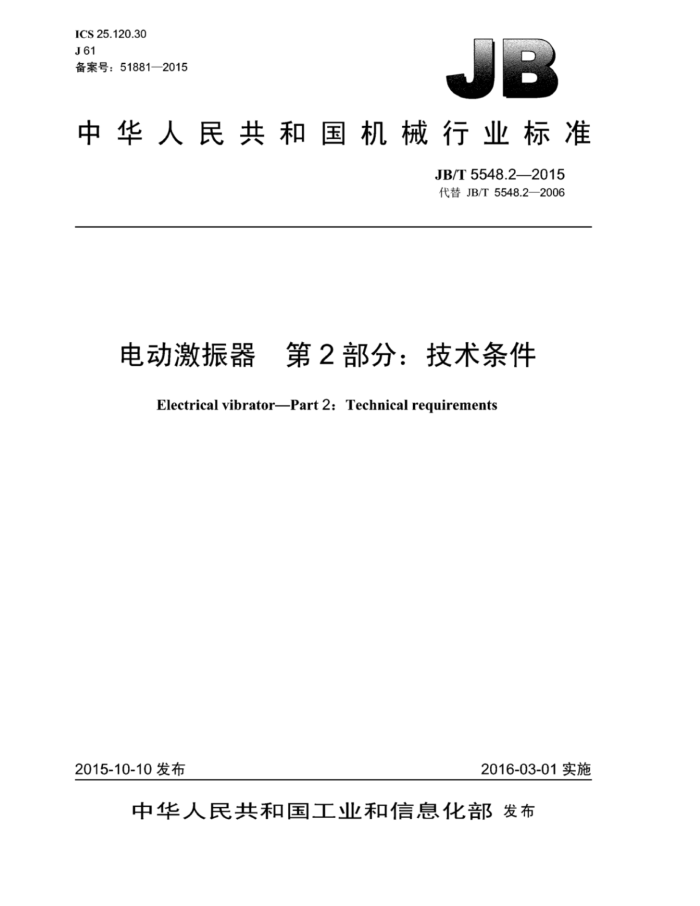

ICS25.120.30 J61 备案号：51881—2015
中华人民共和国机械行业标准
JB/T5548.22015 代替JB/T5548.2—2006
电动激振器 第2部分：技术条件
Electrical vibrator-Part 2: Technical requirements
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T5548.2—2015
目 次
前言 1 范围
1
规范性引用文件技术要求.. 试验方法
2. 3 4 5
检验规则... 5.1出厂检验. 5.2 型式试验. 6标志、包装和储运 7 质量保用期.. 附录A（规范性附录） 电动激振器激振力的测试方法 A.1 概述 A.2 测量原理.. A.3 测试设备及仪表
9 .9
A.4 测量方法. A.5 激振力的测定附录B（规范性附录） 电动激振器耐振试验方法. B.1 概述 B.2 试验设备及仪表 B.3 试验方法， B.4 试验时间
.10 10 ..10 .10 10 JB/T5548.2—2015
前言
JB/T5548《电动激振器》分为两个部分：一第1部分：型式和基本参数：一第2部分：技术条件。 本部分为JB/T5548的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T5548.2一2006《电动激振器 第2部分：技术条件》，与JB/T5548.2一2006相比
主要技术变化如下：
一根据修改的基本参数系列修改了电动激振器电气参数的具体要求：修改了电动激振器安装面的几何公差：增加了对电动激振器轴伸的要求：增加了对电动激振器热保护的要求：增加了对电动激振器的安全要求。
本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛三锐机械制造有限公司、新乡威马克振动电机有限公司、新乡市恒升机械有
限公司、青岛铸造机械有限公司。
本部分主要起草人：田永恒：宋幼思、李新庆，邢海伟。 本部分所代替标准的历次版本发布情况为：
JB/T5548—1991; JB/T5548.2—2006
II JB/T5548.2—2015
电动激振器第2部分：技术条件
1范围
JB/T5548的本部分规定了电动激振器的技术要求、试验方法、检验规则，标志、包装、储运和质量保用期。
本部分适用于电动激振器（以下简称激振器）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1032三相异步电动机试验方法 GB/T1095—2003平键键槽的剖面尺寸 GB/T1184一1996形状和位置公差未注公差值 GB/T3098.1一2010紧固件机械性能螺栓、螺钉和螺柱 GB/T9969 工业产品使用说明书总则 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665 电机在一般环境条件下使用的湿热试验要求 GB/T13002 旋转电机热保护 GB14711中小型旋转电机通用安全要求 GB/T22719.1交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2 交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 JB/T5548.1电动激振器第1部分：型式和基本参数
3技术要求
3.1激振器应符合JB/T5548.1和本部分的规定，并按经规定程序批准的图样及技术文件制造。 3.2在下列条件下，激振器应能额定运行：
a>海拔不超过1000m b）环境空气温度不高于40C： c）环境空气最低温度不低于-15℃： d）环境空气中无腐蚀电气绝缘的有害气体： e）用户按产品使用说明书的要求定期加油维护。
3.3激振器在海拔超过1000m或环境空气最高温度高于40℃或低于-15℃的条件下使用时，应按GB 755的规定。 3.4激振器在运行期间电源电压和频率与额定值的偏差按GB755的规定 3.5激振器在零激振力输出的条件下，在电压及频率为额定值，并且输出功率为额定激振功率时，其
1 JB/T5548.22015
效率和功率因数的保证值应符合表1的规定
表1
6极功率 效率 功率 kw % 因数
代号 功率 效率 功率 代号 规格 4极
2极
8极
规格
规格代号
规格
功率 效率 功率 kw % 因数
代号 功率 效率 功率
kw % 因数
kw % 因数
0.5-2 0.10 63 0.80 0.75-2 0.15 65 0.81 1.5-2 0.15 65 0.81 1.5-4 0.075 2.5-2 0.25 68 0.82 2.54 5-2 0.40 70 0.82 8-2 0.75 72 0.83 8-4 10-2 1.00
0.00
0.00
.
66 0.56
0.40
0
-
0.56 0.56
0.55
67
.
0.84
0.75
0-L
22
0-8
2
16-2 1.10 70 0.84 16-4 0.75 20-2 1.50 70 0.85 20-4 .30 30-2 2.20 1 0.86 30-4 2.00
1.50 78 0.69
16-8
U.L
0-0
.7U
20-8 2.20 78 0.69 30-8 3.00 80 0.69 40-8 3.50 80 0.70
0.8
20-6
0
0.70
B1
0.82
30-6
.20
.69
O
0.86 40-4 0.86 50-4 0.86 75- 0.86 100-
40-2 3.00 50-2 3.50 75-2 5.50 100-2 7.50
.21
0.82
40-0
3.00
.72
二
4.00 81 0.69
50-0
.70
00-8
·
75-8 6.50 80 0.68
.80
-
.0
O
8.50 80 0.72
00-8
.78
U
11
0.71 0.72 0.72 0.73 0.73 0.73
120- 140- 160-4 180-4 200-4
80
20-8 10.00
.80
2.0
4.00
60-8
80-8
3.0
O
200-8
中
F
220
220-8
7.00
240-8 18.00 81 0.73
240
9.00 81 0.73
260
260-8
1
.85 280-8 20.00 81 0.72
280-
300-8 21.00 81 0.72
300-
320-6 24.00 76 0.85 320-8 22.00 80 0.72 360-6 26.00 76 0.85 360-8 25.00 80 0.72 400-6 28.00 75 0.85 400-8 29.00 80 0.72
3.6在额定电压下，激振器堵转转矩与额定转矩之比的保证值不应低于2.2，并且堵转转矩值不应低于 JB/T5548.1中表4规定的相应的工作力矩值， 3.7在额定电压下，激振器最大转矩与额定转矩之比的保证值不应低于2.5，开且最大转矩值不应低于 B5548.1中表4规定的相应的工作力矩值。 3.8在额定电压下，激振器起动过程中最小转矩的保证值不应低于50%堵转转矩，并且不应低于额定转矩。 3.9 在额定电压下，激振器堵转电流与额定电流之比的保证值不应大于7.0 2 JB/T5548.2—2015
3.10 激振器电气性能保证值的容差应符合表2的规定
表2
序号 1 2 3 4 5 6
容差 -0.15 (1- )
电气性能名称
效率7 功率因数cos 堵转转矩倍数最小转矩倍数最大转矩倍数堵转电流倍数
（1-c0s@）/6，最大-0.07
保证值的-15%
保证值的-15% 保证值的-10% 保证值的+20%
3.11激振器采用B级或F级绝缘，在本部分3.2规定的条件下运行时，其各部分的温升限值应符合表 3的规定。轴承的充许温度（温度计法）不应超过95C。如试验地点的海拨或环境空气温度与本部分 3.2的规定不同时，温升限值应按GB755的规定修正。
表3
绝缘等级
激振器的部件
B
F
温度计法
电阻法 80
温度计法
电阻法 100
定子绕组
与绕组接触的铁心及其他部件 3.12激振器在热状态和逐渐增加转矩的情况下，应能承受所规定的最大转矩值（计及容差），历时15s 而无转速突变，停转及发生有害变形。此时，电压和频率应维持在额定值。 3.13振器定子绕组的绝缘电阻在常态下不低于20MQ.在热状态时或温升试验后，不应低于1MQ 3.14激振器定子绕组应能承受历时1min的耐电压试验而不发生击穿，试验电压的频率为50Hz，并尽可能为正弦波形，电压的有效值为1760V。 3.15激振器定子绕组应能承受匝间冲击耐电压试验而不发生击穿，其试验冲击电压峰值按GB/T 22719.2的规定选取。 3.16激振器的定子绕组在按GB/T12665规定的40℃交变湿热试验方法进行6周期试验后，绝缘电阻不应低于1MQ并应能承受所规定的耐电压试验而不发生击穿，但电压的有效值为1500V，试验时间为1min。 3.17激振器在零激振力运行时测得的A计权声功率级噪声数值不应大于85dB（A），噪声数值的容差为+3dB（A）。 3.18在实际冷状态下，激振器三相直流电阻中任一相与三相平均值的偏差不应大于平均值的10% 3.19当三相电源平衡时，激振器在零激振力运行时，其三相电流中任一相与三相平均值的偏差不应大于平均值的10% 3.20激振器在检查试验时，空载与堵转的电流和损耗应在某一数据范围内，该数据范围应能保证激振器性能符合本部分3.5～~3.10的规定。 3.21激振器应能承受振动次数为1×10”的耐振试验，检查激振器应无异常现象，并能继续正常运行试验是在激振器输出额定激振力并且所承受的振动加速度不低于7g（重力加速度）的条件下进行 3.22在额定电压和额定频率下，将激振块调至额定激振力位置，激振器的实际激振力与标称激振力的相对误差不应大于5%
80
100
3 JB/T5548.2—2015
3.23激振器各连接件及紧固件应有防松措施，出线口处应有夹紧措施，以防电缆和导线松动。 3.24激振器底脚螺栓孔采用普通螺栓孔，其螺栓的强度不应低于GB/T3098.1一2010规定的8.8级，按中等精度配合。当用户提出要求时，可采用绞制孔。 3.25激振器底脚螺栓孔距偏差值AL应符合表4的规定
表4 简图
尺寸注法
偏差计算式
链式（每排孔数n≤3）
AL=Sm/4
阶梯式（每排孔数>3）
AL=Sm/3
L,±AL
LtA
L±AL
注：最小间隙Sm=do-d（见图1）。
式中： do——孔的最小极限尺寸，按中等装配精度查出： d—轴的最大极限尺寸，按中等装配精度查出。
do
图1
3.26激振器安装面的几何公差应符合下列要求
a）激振器轴线对底脚支承面的平行度公差应符合GB/T1184一1996规定的9级公差要求，按图2
中L3查出； b）底面的平面度公差应符合GB/T1184一1996规定的9级公差要求，按图2中L1及L2数值大者
查出： c）两法兰安装面的平行度公差应符合GB/T1184一1996规定的9级公差要求，按图3中D查出： d）法兰安装面与轴线的垂直度公差应符合GB/T1184一1996规定的9级公差要求，按图3或图4
中L查出。
Y JB/T5548.2—2015
3.27激振器可按要求有一个圆柱形轴伸，其轴伸应能传递额定工作力矩，但须用联轴器传动：并符合下列要求：
a）轴伸长度符合要求： b）轴伸键尺寸不低于激振器偏心块键尺寸： c）轴伸键槽尺寸和公差符合GB/T1095一2003中正常连接的要求。
3.28激振器的装配应完整正确，激振器表面油漆应干燥完整，均匀，无污损、碰坏、裂痕等现象。 3.29 激振器在零激振力运行时应无停滞现象，声音应均匀和谐，无异常声响。 3.30 激振器应制成具有三个出线端，并应有三相的U、V、W标志。其接线盒内应有接地端子，并应在接地端子的附近设置接地标志，此标志应保证在激振器整个使用期内不易磨灭。 3.31 激振器的轴端或激振块上应有激振力调整指示标志。 3.32 激振器可按要求采取热保护措施，并符合GB/T13002的要求。 3.33 激振器的安全性能应符合GB14711的规定。
L
2
西图2
L
LA
A
图3
