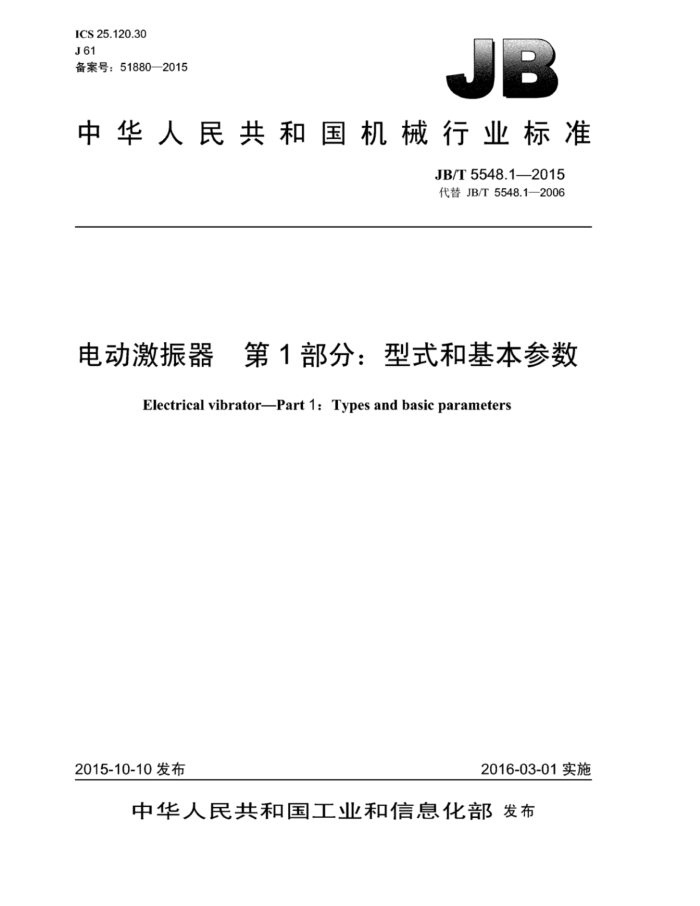

ICS 25.120.30 J61 备案号：51880—2015
中华人民共和国机械行业标准
JB/T5548.1—2015 代替JB/T5548.1—2006
电动激振器 第1部分：型式和基本参数
Electrical vibrator-Part 1: Types and basic parameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T5548.1—2015
目 次
前言
..II
范围. 规范性引用文件. 术语和定义型式和基本参数
1 2
3 4 JB/T5548.1—2015
前言
JB/T5548《电动激振器》分为两个部分：
第1部分：型式和基本参数：一第2部分：技术条件。 本部分为JB/T5548的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T5548.12006《电动激振器 第1部分：型式和基本参数》，与JB/T5548.1一2006
相比主要技术变化如下：
修改了术语和定义部分：一修改了接线盒防护部分；一对基本参数系列进行了修改扩充：一增加了系列规格与额定激振功率，工作力矩以及额定振次的对应关系表。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛三锐机械制造有限公司、新乡威马克振动电机有限公司、新乡市恒升机械有
限公司、青岛铸造机械有限公司。
本部分主要起草人：田永恒、宋幼愚、李新庆、邢海伟。 本部分所代替标准的历次版本发布情况为：
JB/T5772—1991: —JB/T5548.2—2006
II JB/T5548.1—2015
电动激振器金 第1部分：型式和基本参数
1范围
JB/T5548的本部分规定了电动激振器的术语和定义、型式和基本参数。 本部分适用于作为振动机械激振源的电动激振器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4208外壳防护等级（IP代码） JB/T3000铸造设备型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
激振 辰vibrating:exciting 以外力作用于机械系统。
3.2
激振器vibrator:vibrationexciter 用于产生振动，并能将该振动传递到其他结构体和设备的机器。
3.3
电动激振器 electrical vibrator 由旋转不平衡质量与特殊电动机组合为一体的激振器，用作振动机械的激振源。
3.4
旋转不平衡质量 rotary unbalanced weight 其质心处于特定的半径位置，与其向心加速度的乘积等于惯性离心力。
3.5
振动机械 vibratory machine 利用振动原理工作的机械。
3.6
激振力 centrifugal force 激振器作用于振动机械的外力，在电动激振器中即为由不平衡质量旋转所产生的，通过电动激振器
与振动机械的连接部位传递给振动机械的惯性离心力。 3.7
额定激振力 rated centrifugal force 在电源电压和频率为额定值时，在电动激振器的旋转不平衡质量处于规定位置的条件下所产生的激
振力。
1 JB/T5548.1—2015
3.8
额定激振功率ratedpower 在电源电压和频率为额定值时，电动激振器产生额定激振力所需的最大功率。
3.9
振次frequency 每分钟发生的振动次数，在电动激振器中即为其转速。
3.10
静力矩staticmoment 电动激振器的旋转不平衡质量与其偏心距的乘积。
3.11
工作力矩workingmoment 静力矩的两倍。
3.12
单侧式电动激振器single-sideelectrical vibrator 有一组不平衡质量并位于动力部分的一侧的电动激振器。
3.13
双侧式电动激振器 double-side electrical vibrator 有两组不平衡质量并位于动力部分的两侧的电动激振器。
3.14
中间式电动激振器 middle electrical vibrator 有一组不平衡质量并位于两组动力部分的中间的电动激振器。
型式和基本参数
4
4.1电动激振器型号表示方法：
X XX XXX -X
极数主参数代号，为额定激振力值，单位为干牛（KN）系列代号分类代号
2分类代号和系列代号应符合JB/T3000的规定。
4.2
4.3电动激振器的主参数为额定激振力，见表1。
表1
单位为千牛
10 10 20 30 40 50 75 100
额定激振力
0.5 0.75 1.5 2.5
5
额定激振力 120 140 160 180 200 220 240 260 280 300 320 360 400 4.4电动激振器的额定频率为50Hz。 4.5电动激振器的额定电压为380V。 4.6电动激振器的外壳防护等级应符合GB4208规定的IP55要求，接线盒防护等级应符合GB4208 规定的IP66要求。 4.7电动激振器的额定振次、极数及其对应关系按表2的规定。 2 JB/T5548.1—2015
表2 1 460
2.870 2
额定振次次/min
980 6
740 8
极数
4
4.8 电动激振器可采用法兰安装或底脚安装，安装形式为立式或卧式，接线盒出线口应与安装面平行或垂直。 4.9电动激振器工作制为连续工作制。 4.10 电动激振器的结构型式可为单侧式：双侧式或中间式。 4.11 电动激振器的推荐系列规格见表3。 4.12 电动激振器的推荐系列规格与额定激振功率。工作力矩以及额定振次的对应关系见表4。
表3
极数
额定激振力
2
4
8
6
kN 0.5 0.75 1.5 2.5 5 8 10 16 20 30 40 50 75 100 120 140 160 180 200 220 240 260 280 300 320 360 400
规格代号
0.5-2 0.75-2 1.5-2 2.5-2 5-2 8-2 10-2 16-2 20-2 30-2 40-2 50-2 75-2 100-2
二一 1.5-4 2.5-4 5-4 8-4 10-4 16-4 20-4 30-4 40-4 50-4 75-4 100-4 120-4 140-4 160-4 180-4 200-4 一 - 一一
二一一 2.5-6 5-6 8-6 10-6 16-6 20-6 30-6 40-6 50-6 75-6 100-6 120-6 140-6 160-6 180-6 200-6 220-6 240-6 260-6 280-6 300-6 320-6 360-6 400-6
一一一 5-8 8-8 10-8 16-8 20-8 30-8 40-8 50-8 75-8 100-8 120-8 140-8 160-8 180-8 200-8 220-8 240-8 260-8 280-8 300-8 320-8 360-8 400-8
一一一一一一
一
一
一
3 JB/T5548.1—2015
表4 额定激振功率
额定振次次/min
额定激振力
工作力矩 kg* cm 1.1 1.7 3.3 5.5 11.0 17.7 22.1 35.4 44.3 66.4 88.6 110.7 166.1 221.4 12.8 21.4 42.8 68.4 85.6 136.9 171.1 256.7 342.2 427.8 641.7 855.6 1 026.7 1 197.8 1 368.9 1 540.1 1 711.2 47.5 94.9 151.9 189.9 303.8 379.8 569.7 759.6 949.5
规格代号 0.5-2 0.75-2 1.5-2 2.5-2 5-2 8-2 10-2 16-2 20-2 30-2 40-2 50-2 75-2 100-2 1.5-4 2.5-4 5-4 8-4 10-4 16-4 20-4 30-4 40-4 50-4 75-4 100-4 120-4 140-4 160-4 180-4 200-4 2.5-6 5-6 8-6 10-6 16-6 20-6 30-6 40-6 50-6
kN 0.5 0.75 1.5 2.5 5 8 10 16 20 30 40 50 75 100 1.5 2.5 5 8 10 16 20 30 40 50 75 100 120 140 160 180 200 2.5 5 8 10 16 20 30 40 50
kw 0.10 0.15 0.15 0.25 0.40 0.75 1.00 1.50 1.80 2.00 3.00 3.50 5.50 7.50 0.08 0.15 0.25 0.40 0.55 0.75 1.50 2.00 2.20 2.50 4.00 6.00 8.00 10.00 10.00 12.00 12.00 0.25 0.40 0.55 0.75 1.10 1.50 2.20 3.00 3.70
2.870
1 460
980
4 JB/T5548.1—2015
表4（续）额定激振功率
工作力矩 kg*cm 1 424.2 1899.0 2 278.8 2 658.6 3 038.4 3 418.2 3 798.0 4177.8 4 557.6 4 937.4 5 317.1 5 696.9 6 076.7 6 836.3 7595.9 166.5 266.4 333.0 532.9 666.1 999.1 1332.2 1 665.2 2 497.9 3330.5 3 996.6 4 662.7 5 328.8 5 994.9 6 661.0 7 327.1 7 993.2 8 659.3 9 325.4 9 991.5 10 657.6 11 989.8 13 322.0
额定激振力
额定振次次/min
规格代号 75-6 100-6 120-6 140-6 160-6 180-6 200-6 220-6 240-6 260-6 280-6 300-6 320-6 360-6 400-6 5-8 8-8 10-8 16-8 20-8 30-8 40-8 50-8 75-8 100-8 120-8 140-8 160-8 180-8 200-8 220-8 240-8 260-8 280-8 300-8 320-8 360-8 400-8
kN 75 100 120 140 160 180 200 220 240 260 280 300 320 360 400 5 8 10 16 20 30 40 50 75 100 120 140 160 180 200 220 240 260 280 300 320 360 400
Ikw 5.50 7.50 9.50 9.50 12.00 14.00 16.00 17.00 18.00 20.00 21.00 23.00 24.00 26.00 28.00 0.40 0.55 0.75 1.50 2.20 3.00 3.50 4.00 6.50 8.50 10.00 12.00 14.00 16.00 16.00 17.00 18.00 19.00 20.00 21.00 22.00 25.00 29.00
980
740
5
