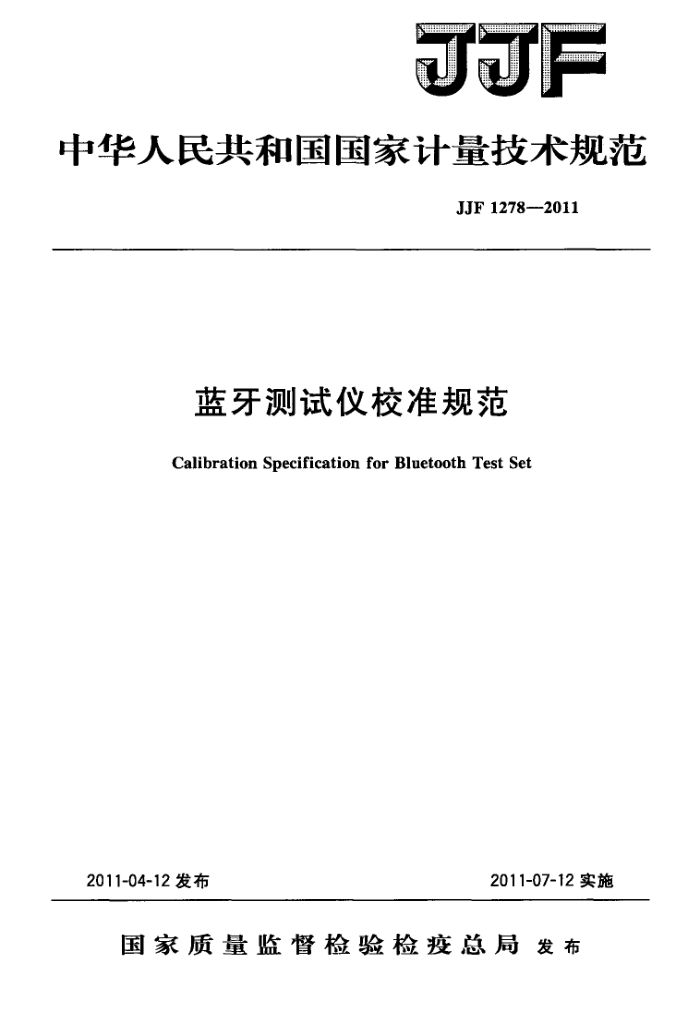

JF
中华人民共和国国家计量技术规范
JJF 12782011
蓝牙测试仪校准规范
Calibration Specification for Bluetooth Test Set
2011-07-12实施
2011-04-12发布
国家质量监督检验检疫总局发布 JJF1278—2011
蓝牙测试仪校准规范
JJF 1278—2011
Calibration Specification for Bluetooth Test Set
本规范经国家质量监督检验检疫总局于2011年4月12日批准，并自 2011年7月12日起施行。
归口单位：全国无线电计量技术委员会起草单位：上海市计量测试技术研究院
工业和信息化部通信计量中心
本规范由全国无线电计量技术委员会负责解释 JJF1278—2011
本规范主要起草人：
詹志强（上海市计量测试技术研究院）陆福敏（上海市计量测试技术研究院）冉志强（工业和信息化部通信计量中心）
参加起草人：
孙闻 （上海市计量测试技术研究院） JJF1278—2011
目
录
(1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (6) (7) (7) (8) (9) (9) (11) (11) (12) (12) (13) (13) (14) (23)
1
范围 2 引用文献· 3术语和定义 4 概述· 5计量特性
.
.
--
5.1参考晶体振荡器 5. 2 射频信号. 5.3 数字调制信号 5.43 数字解调分析. 5. 5 功率测量 5.6射频端口电压驻波比· 6校准条件. 6.1 环境条件 6.2 校准所用计量标准、仪表设备 7校准项目和校准方法 7. 1 外观及工作正常性检查 .. 7. 2 参考晶体振荡器输出频率 7.3 信号发生器输出频率· 7.4 信号发生器输出电平.. 7.5 信号发生器频谱纯度 7.6 信号发生器单边带相位噪声 7. 7 信号发生器数字调制质量参数 7.8 数字调制信号一20dB带宽 7.9 功率测量· 7.10 数字解调质量参数 7.11 频率测量 7.12 射频端口电压驻波比 7.13 功能检查 8校准结果表达· 9复校时间间隔· 附录A 校准记录格式附录B 主要项目校准结果不确定度评定实例
-
：
.
-.
. JJF1278--2011
蓝牙测试仪校准规范
1范围
本校准规范适用于蓝牙测试仪的校准。
2引用文献
JJF1174—2007数字信号发生器校准规范蓝牙系统规范，蓝牙规范版本2.0增强数据速率，核心系统部件「控制器卷]，
PartA，射频规范，2oo4年11月4日（SpecificationoftheBluetoothSystem，BLUE TOOTHSPECIFICATIONVersion2.O+EDR,CoreSystemPackage[Controllervol- ume],PartA,RADIOSPECIFICATION,4November2o04.BluetoothSIG.)
蓝牙系统规范，蓝牙规范版本1.1，PartA，射频规范，2001年2月22日（Speci- fication of theBluetooth System,BLUETOOTH SPECIFICATIONVersion1.1,Part A,RADIOSPECIFICATION,February2220ol.BluetoothSIG.)
使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和定义 3.1频移键控误差FSKError
频移键控误差为FSK测量信号与FSK参考信号之差，以频偏的百分数来表示，是一个标量误差。FSK为频移键控，通过键控正弦载波的频率来传输符号。FSK测量信号为调频信号解调、滤波、载波锁定和符号锁定后的测量信号。 3.2差分误差矢量幅度DEVMdifferentialerrorvectormagnitude
DEVM是蓝牙增强数据速率（EDR）的调制质量参数，代表蓝牙增强数据速率的发射信号的连续符号在通过特定的测量滤波器后，以符号率和最佳采样相位采样、并补偿载波频率偏差和理想载波相位变化后得到的矢量序列，这些矢量之间的偏差即为差分误差矢量，差分误差矢量的归一化幅度即为差分误差量幅度。 3.3 GFSK 调制 gaussian frequency shift keying
为数字通信中的一种调制方式，中文名称为高斯滤波二进制频移键控。 3.4/4-DQPSK调制（π/4-DifferentialQuadraturePhaseShiftKeying)
为数字通信中的一种调制方式，中文名称为元/4差分正交相移键控；PSK为相移键控，通过键控正弦波的相位传输符号。 3.5 8DPSK 调制 8 differential phase shift keying
为数字通信中的一种调制方式，中文名称为8相差分相移键控。
4概述
蓝牙（bluetooth）是一种支持设备短距离通信（一般10m内）的无线电技术，能在移动电话、PDA、无线耳机、笔记本电脑等众多设备之间进行无线信息交换。蓝牙测试仪（bluetoothtestset）是由参考振荡器、数字调制信号发生器、功率分析仪、数
1 JJF1278—2011
字解调分析仪等构成的综合性测试仪器，主要用于蓝牙电子产品的研发、生产等环节。
5计量特性 5.1参考晶体振荡器 5.1.1频率：10MHz 5.1.2最大允许误差：±1×10-6 5.2射频信号 5.2.1频率范围及最大允许误差：2.402GHz~2.480GHz，土1X10-6 5.2.2输出电平范围及最大允许误差：一90dBm～0dBm；土1.0dB 5.2.3二、三次谐波：<一30dBc 5.2.4 分谐波：<-40dBc 5.2.5 单边带相位噪声：<70dBc/Hz，偏置频率20kHz 5.3数字调制信号 5.3.1数字调制质量参数
1）GFSK调频指数范围：0.25～0.38（即频偏范围125kHz～190kHz）
调频指数最大允许误差（基带滤波器BT=0.5）：士1% 2）π/4-DQPSK调制：均方根DEVM（基带滤波器BT=0.4）≤5% 3）8DPSK调制：均方根DEVM（基带滤波器BT=0.4）≤<5% 4）频率最大允许误差：士0.5kHz（时基同步）。
5.3.2数字调制信号一20dB带宽
GFSK调制信号：<1MHz。 元/4-DQPSK调制信号以及8DPSK调制信号：<1.5MHz。
5.3.3数字调制信号邻道功率【发射频谱模板（见图1和图2）
GFSK调制
频率偏置 ±500kHz
输出功率 ≤-20 dBc ≤-20 dBm ≤-40 dBm
2 MHz(IM-N|-2) 3MHz或以上（IM-NI≥3)
注：括号内的M为发送信号的遵号，N为待测信号的相邻频道号。
20 dB
20 dBm
40 dBm
Fc-0.5MHz FeFc+0.5MHz
Fc+2. 5 MHz
Fc—2. 5 MHz
Fc+1. 5 MHz
Fc-1. 5 MHz
图1蓝牙GFSK调制发射频谱模板
2 JJF1278—2011
元/4-DQPSK调制信号以及8DPSK调制
频率偏置
输出功率 ≤-26 dBc ≤-20 dBm ≤-40 dBm
±(1MHz~1.5MHz) ±(1.5MHz2.5MHz)
±2.5MHz或以上
26 dB
20 dBm
40 dBm
Fc—2.5 MHz
Fc-1MHz Fc Fc+1 MHz ! Fc+2. 5 MHz
Fc+i.5 MHz
Fc-1.5 MHz
图2蓝牙π/4-DQPSK调制信号以及8DPSK调制发射频谱模板
5.4# 数字解调分析 5.4.1GFSK调制
1）频率范围：2.402GHz～2.480GHz 2）频偏测量范围：0Hz～350kHz 3）频偏测量最大允许误差（调频指数0.32）：士1kHz
5.4.2元/4-DQPSK调制和8DPSK调制
均方根DEVM<5% 5.4.3频率测量
频率范围：2.402GHz～2.480GHz 频率测量最大允许误差：土（频率读数参考晶体振荡器频率最大允许误差
+0.5 kHz) 5.5功率测量
频率范围：2.402GHz2.480GHz 测量范围：一70dBm～~22dBm 最大允许误差：士1.0dB
5.6射频端口电压驻波比
射频端口电压驻波比≤1.5 注：由于校准不作出合格与否的结论，以上技术指标不作合格性判别，仅提供参考；各类型的
蓝牙测试仪的技术指标可参考其技术说明书。
3 JJF1278-—2011
6校准条件 6.1环境条件 6.1.1环境温度：15℃25℃ 6.1.2相对湿度：≤80% 6.1.3电源电压及频率：198V~232V，48Hz~52Hz 6.1.4周围无强电磁场干扰及无影响校准系统正常工作的机械振动。 6.2校准所用计量标准、仪表设备 6.2.1功率计及功率探头
频率范围：10MHz～3GHz 连续波功率测量范围：一70dBm～20dBm 参考功率测量最大允许误差：士2% 功率测量线性：士3%
6.2.2频率计数器
频率范围：10Hz～3GHz 频率计数最大允许误差：士1×10~7
6.2.3矢量信号发生器（带蓝牙调制功能）
频率范围：10MHz～3GHz，频率最大允许误差：±1×10-7 输出电平范围：90dBm～0dBm 输出电平最大允许误差：土1.0dB GFSK频偏最大允许误差：士1% 元/4-DQPSK调制和8DPSK调制最大均方根DEVM：1%
6.2.4频谱分析仪
频率上限：8GHz 电平测量范围：120dBm~30dBm
6.2.5网络分析仪
频率范围：100MHz～3GHz 方向性：>40dB
6.2.6矢量信号分析仪
具有蓝牙GFSK量分析功能和蓝牙元/4-DQPSK调制及8DPSK调制分析功能，同时具有测量5.3中所列出的所有参数的功能。
频率范围：应覆盖蓝牙测试仪的频率范围。 GFSK调制频偏测量最大允许误差：士1%。 元/4-DQPSK调制和8DPSK调制信号解调剩余DEVM（RMS）：1.0%。
6.2.7功率放大器
频率范围：2.4GHz～2.5GHz，最大输出功率不小于22dBm，增益30dB，输出端口电压驻波比小于1.5。 6.2.8衰减器 4
