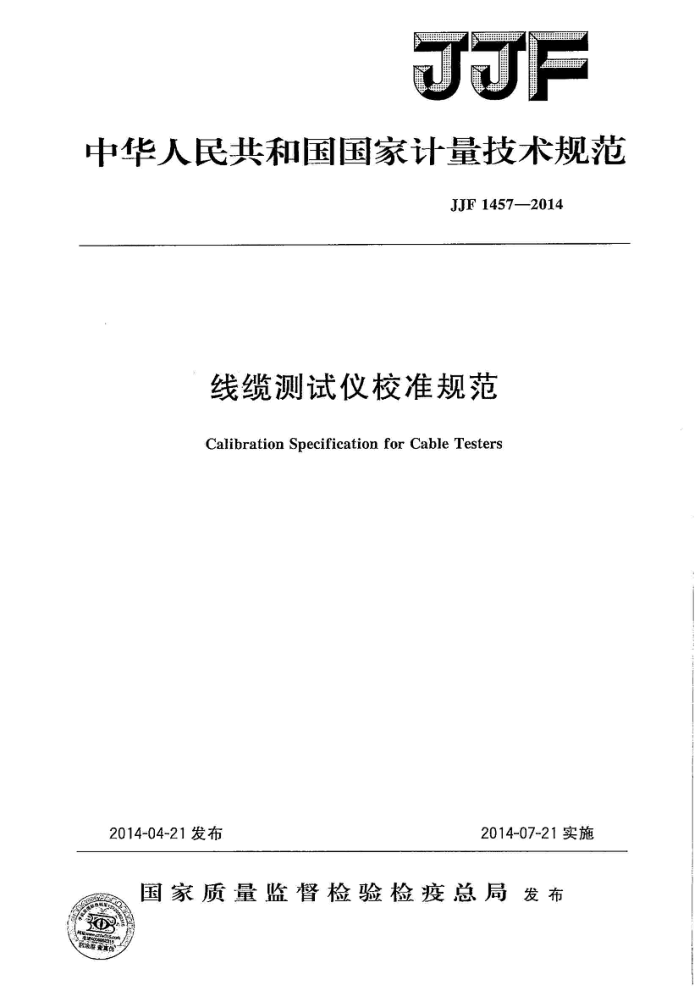

JJF
中华人民共和国国家计量技术规范
JJF1457—2014
线缆测试仪校准规范
Calibration Specification for Cable Testers
2014-07-21实施
2014-04-21发布
国家质量监督检验检疫总局发布
O JJF1457-2014
线缆测试仪校准规范 Calibration Specification for Cable Testers
JJF1457—2014
归口单位：全国电磁计量技术委员会主要起草单位：广东省计量科学研究院东莞计量院
广东省计量科学研究院
参加起草单位：常州市计量测试技术研究所
常州市同惠电子有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1457—2014
本规范主要起草人：
李春龙（广东省计量科学研究院东莞计量院）何洪波（广东省计量科学研究院东莞计量院）刘文刚（广东省计量科学研究院）
参加起草人：
李鑫（常州市计量测试技术研究所）文美兰（常州市计量测试技术研究所）王恒斌（常州市同惠电子有限公司）叶峻江（广东省计量科学研究院东莞计量院） JJF1457—2014
目 录
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (8) (8) (9) (9) (10) (12) (14)
引言 1 范围· 2 引用文件， 3术语和计量单位· 3.1测试接口… 4 概述 5计量特性 5.1交流耐电压 5.2绝缘电阻 5.3 线缆直流电阻 5.4线间电容 6校准条件 6.1 环境条件· 6.27 校准用标准器及其他设备 7 校准项目和校准方法 7. 1 校准项目· 7.2 校准方法 8校准结果表达 8.1校准证书 8.2校准结果数据处理· 9复校时间间隔附录A测量不确定度评定示例附录B 校准原始记录格式附录C 校准证书内页格式
.
I JJF14572014
引言
本规范依据JJF1001—2011《通用计量术语及定义》、JJF1059.1--2012《测量不确定度评定与表示》、JF1071一2010《国家计量校准规范编写规则》编写而成。
本规范为首次发布。
Ⅱ JJF1457—2014
线缆测试仪校准规范
1范围
本规范适用于测试各种弱电线缆（或线束）工频交流耐电压、绝缘电阻、线缆直流电阻、线间电容的线缆测试仪的校准。本规范不适用于测试线缆高频特性的线缆测试仪的校准。 2 引用文件
本规范引用了下列文件： JJF1001一2011通用计量术语及定义 GB4793.1--2007测量、控制和实验室用电气设备的安全要求第1部分：通用
要求
GB/T6587-2012电子测量仪器通用规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1测试接口 Itestport
连接被测线缆接头的接口，内部有多个排针测试接点。 4概述
线缆测试仪用于测试各种线缆的工频交流耐电压、绝缘电阻、线缆直流电阻和线间电容，它通过自动扫描的方法，快速有效地测试各种排线的性能，达到提高工作效率和降低工作强度的目的。
线缆测试仪
被测线缆
开关矩阵
测试接口
交流耐电压 纯缘报馨电调 缆直流电限 线间电容
开关
测试
LN
矩阵 n 接口
图1 线缆测试仪结构框图
1 JJF1457—2014
线缆测试仪主要由交流耐电压发生单元、绝缘电阻测量单元、线缆直流电阻测量单元、线间电容测量单元、开关矩阵和测试接口等组成，其结构框图如图1所示。 5计量特性
线缆测试仪的准确度等级与最大允许误差一般可由表1给出。
表1线缆测试仪准确度等级与最大允许误差
5.0级 ±5.0%
10级 ±10%
20级 ±20%
准确度级别最大允许误差
2.0级 ±2.0%
5.1交流耐电压 5.1.1交流输出电压
交流输出电压范围：10V1.5kV，其准确度等级与最大允许误差见表1。 5.1.2交流输出电压总谐波失真度
交流输出电压的总谐波失真度不超过5%。 5.1.3泄漏电流
电流范围：（0.1~2）mA，其准确度等级与最大允许误差见表1 5.2绝缘电阻 5.2.1 开路测量电压
开路测量电压范围：10V~1.5kV，其准确度等级与最大允许误差见表1。 5.2.2绝缘报警电阻
绝缘电阻测量范围：10kQ~200MQ，其准确度等级与最大允许误差见表1。 5.3线缆直流电阻
线缆直流电阻测量范围：0.1Q~1M2，其准确度等级与最大允许误差见表1。 5.4线间电容
线间电容测量范围：1pF1μF，其准确度等级与最大允许误差见表1。 注：具体技术指标参照被校线缆测试仪的技术指标规定。以上技术指标不作合格性判别。
6 校准条件 6.1环境条件
环境温度：（20士5）℃；相对湿度：30%~75%；电源：（220士22）V，（50士0.5)Hz，总谐波失真度不超过5%
6.2校准用标准器及其他设备
校准用标准器的准确度等级与最大允许误差一般可由表2给出。
表2标准器准确度等级及最大允许误差
2.0级 0.5级 ±0.5%
5.0级 1.0级 ±1.0%
10级 2.0级 ±2.0%
20级 5.0级 ±5.0%
被校表准确度级别标准器准确度级别标准器最大允许误差
2 JJF1457—2014
6.2.1标准交直流电压表
电压测量范围：10V2kV，输人阻抗应不低于1000MQ，其准确度等级与最大允许误差见表2。 6.2.2标准交流电流表
电流测量范围：（0.110）mA，其准确度等级与最大允许误差见表2。 6.2.3直流电阻箱
电阻范围：0.1Q～1MQ，其准确度等级与最大允许误差见表2。 6.2.4直流高阻箱
电阻范围：10kQ～1000Mα，其准确度等级与最大允许误差见表2。 6.2.5标准电容箱
电容范围：1pF～1μF，其准确度等级与最大允许误差见表2。 6.2.6配套接口测试板
适合被校线缆测试仪测试接口的短路测试板； 9Q导通测试板，最大允许误差：土1%； 12MQ绝缘测试板，最大允许误差：土1%； 1nF电容测试板，最大允许误差：土1%。
6.2.7交流分压器
电压输入范围：100V～2kV，准确度等级不低于5级。 6.2.8失真度测量仪
测量范围：（0.1~10）%，最大允许误差：士5.0%。 6.2.9泄漏电流测试仪
测量范围：（0.1~20)mA，准确度等级不低于5级。 6.2.10耐电压测试仪
电压输出范围：（0.1～2)kV，准确度等级不低于5级。 7校准项目和校准方法 7.1校准项目
线缆测试仪的校准项目见表3。
表3线缆测试仪校准项目一览表项目名称交流输出电压
校准方法章节
序号 1 2 3 4 5 6 7
7.2.2.1 7.2.2.2 7.2.2.3 7.2.3.1 7.2.3.2 7.2.4 7.2.5
交流输出电压总谐波失真度
泄漏电流开路测量电压绝缘报警电阻线缆直流电阻线间电容
实验室可根据客户要求，选择校准项目。
