F

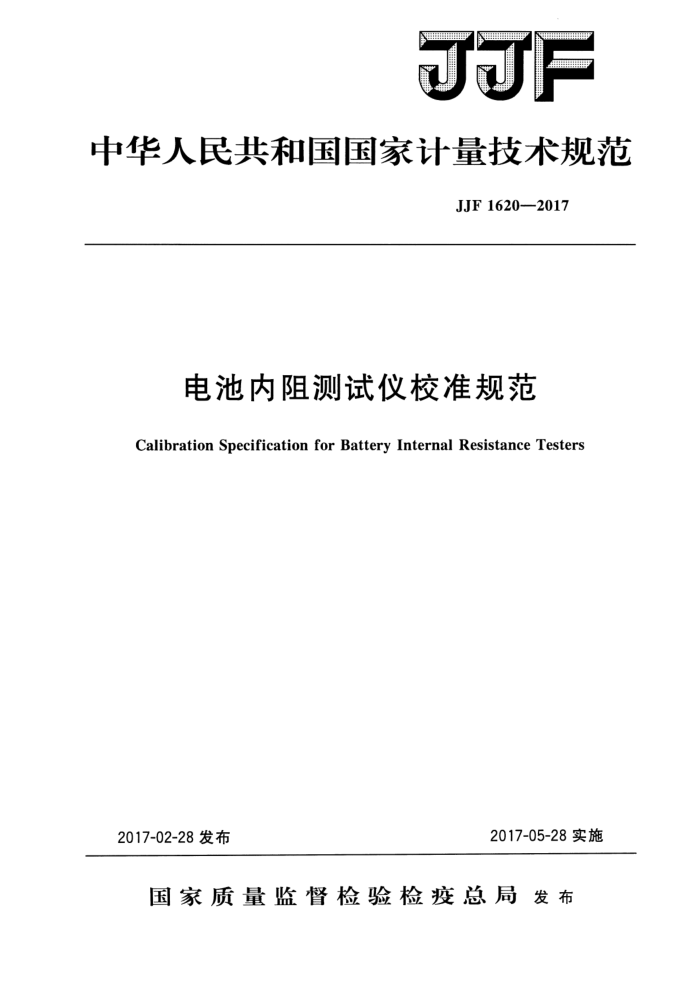

中华人民共和国国家计量技术规范
JJF1620—2017
电池内阻测试仪校准规范
Calibration Specification for Battery InternalResistance Testers
2017-02-28 发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJF1620—2017
电池内阻测试仪校准规范 Calibration Specification for Battery
JJF1620—2017
Internal Resistance Testers
归口单位：全国电磁计量技术委员会主要起草单位：北京东方计量测试研究所
广东省计量科学研究院
参加起草单位：常州市计量测试技术研究所
常州和普电子科技有限公司
江苏省计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF 1620—2017
本规范主要起草人：
屠治国（北京东方计量测试研究所）孙向平（北京东方计量测试研究所）
吴海益（广东省计量科学研究院）
参加起草人：
胡志远（北京东方计量测试研究所）李鑫 (常州市计量测试技术研究所) 黄科（常州和普电子科技有限公司) 高 杰（江苏省计量科学研究院） JJF1620—2017
目 录
引言 1 范围· 2 引用文件 3术语和计量单位 3. 1 电池内阻 4 概述. 5
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5)
计量特性· 5.1 电池内阻 5.2直流电压 6校准条件. 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目… 7. 2 校准方法·· 8校准结果表达 8.1校准证书.. 8.2数据修约· 9复校时间间隔. 附录A电池内阻测试仪测量不确定度评定示例附录B校准原始记录格式附录C 校准证书内页格式
·
(5) (5) (6) (11) (12)
I JJF1620—2017
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。
本规范为首次发布。
二 JJF1620—2017
电池内阻测试仪校准规范
1范围
本规范适用于交流注人法原理的电池内阻测试仪的校准，具有电池内阻测试功能的电池测试系统相应项目的校准也可以参照本规范执行。本规范不适用于直流放电原理的电池内阻测试仪的校准。 2引用文件
本规范引用了下列文件： GB/T2900.41一2008电工术语原电池和蓄电池凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
下列术语和定义适应于本规范。 3.1电池内阻batteryinternalresistance
规定条件下的电池电压变化与相应的放电电流变化之比，又称表观内阻。 4概述
电池内阻测试仪是用来测量电池内阻的仪器，按用途可分为专用型和通用型，按原理可分为交流注人法、直流放电法等。常用的基于交流注人法原理制造的电池内阻测试仪，一般由交流恒流源、锁相放大单元、直流电压测量单元、比较与报警电路以及控制及指示（显示）等部分组成，它对被测对象施加一定频率（一般为1kHz）的交流电流信号，采用锁相放大技术测量被测电池内阻上的交流压降，得到内部阻抗值。原理框图如图1所示。
数据总线 控制总线
MCU
Source+
基准电压
恒流源模块文
0
V 模块
Sense t
O
键盘与显示电路
Sense ? Source 文
A/D HLPF
+ 同相检波
比较与报警
电路
?
直流电压测量
模块
通信与接口电路
?
电池内阻测试仪
图1电池内阻测试仪的原理框图
1 JJF1620—2017
5计量特性
5.1电池内阻
测量范围：1mQ~3k2，最大允许误差：士（0.2%~10%）。 5.2直流电压
测量范围：士（0.1～800）V，最大允许误差：士（0.01%～10%）。 注：具体计量特性，可参照被校电池内阻测试仪的技术要求。以上要求不适用于合格性判别，
仅供参考。
6校准条件 6.1环境条件
环境温度：（20士5）℃ 环境相对湿度：30%~75% 电网电压：（220士22）V 电网频率：（50士0.5）Hz 周围环境中，无影响仪器正常工作的干扰和机械振动，以及其他影响量。
6.2测量标准及其他设备
校准所用标准仪器设备，应经过计量技术机构的检定（或校准），满足校准使用要求，并在有效期内。校准用设备的测量范围，应覆盖被校准参数的范围，应具有足够的分辨力、准确度和稳定性。由标准器、辅助设备及环境条件所引起的扩展不确定度（二2），应不大于被校电池内阻测试仪最大允许误差绝对值的三分之一。根据采用的校准方法，选择以下可以满足校准要求的标准设备：
a）直流数字电压表分辨力一般不低于被校电池内阻测试仪电压测量最小值的1/10。 b）直流标准电压源分辨力一般不低于被校电池内阻测试仪电压测量最小值的1/10。 c）直流电压源短期稳定性一般优于被校电池内阻测试仪直流电压测量最大允许误差的1/5。 d）交流标准电阻器或交流标准电阻箱
7校准项目和校准方法 7.1校准项目
电池内阻测试仪的校准项目见表1。开展校准工作的实验室，应根据客户要求选择校准其中的项目。
表1电池内阻测试仪校准项目一览表
项目名称电池内阻直流电压
序号 1 2
校准方法条款 7.2.3.1 7.2.3.2
计量特性条款
5. 1 5. 2
2 JJF1620—2017
7.2校准方法 7.2.1校准前准备 7.2.1.1外观检查
电池内阻测试仪的制造厂名或商标、出厂编号、仪器名称、型号等信息应齐全；被校测试仪的机壳、端钮、开关和按键等应无影响校准或使用安全的松动、损伤、脱落；各种功能标志应齐全正确。 7.2.1.2通电检查
通电后，各开关和按键应能正常工作，各种显示均应正常。
7.2.1.3电池内阻预置报警功能
按照仪器说明，设置电池内阻上限或下限预置报警电阻值。参照7.2.3.1中给出的方法，逐步增大或减小标准电阻值，使得电池内阻测试仪的内阻示值高于上限值或者低于下限值，以是否出现报警提示，来判断电池内阻预置报警功能是否正常。 7.2.1.4直流电压预置报警功能
按照仪器说明，设置直流电压上限或下限预置报警电压值。参照7.2.3.2中给出的方法，逐步增大或减小直流标准电压源（或直流电压源）的输出电压，使得电池内阻测试仪的电压示值高于上限值或者低于下限值，以是否出现报警提示，来判断直流电压预置报警功能是否正常。 7.2.2校准点选取
对电池内阻测试仪的每一个电池内阻量程和直流电压量程都应进行校准，最大允许误差最小的量程作为基本量程。
基本量程：均匀选取3～5个校准点。其中应包括量程的起始点、中间点和满量程接近值。
非基本量程：一般选取1～3个校准点。至少应包括满量程接近值。 注：为满足客户预期用途，可根据用户要求增加校准点。
7.2.3校准过程 7.2.3.1电池内阻
电池内阻的每个量程，在校准前都要清零。按图2接线，用四线法测量电池内阻。 按校准点设置交流电阻箱的输出电阻值R。（或更换交流标准电阻器），对应的电池内阻测试仪示值为Rx，电池内阻的示值误差按公式（1）计算。
AR=Rx-R。
(1)
式中： AR一一电池内阻测试仪电池内阻显示值误差，2； Rx—一电池内阻测试仪电池内阻的示值， R。——标准电阻的标准值，2。
3
