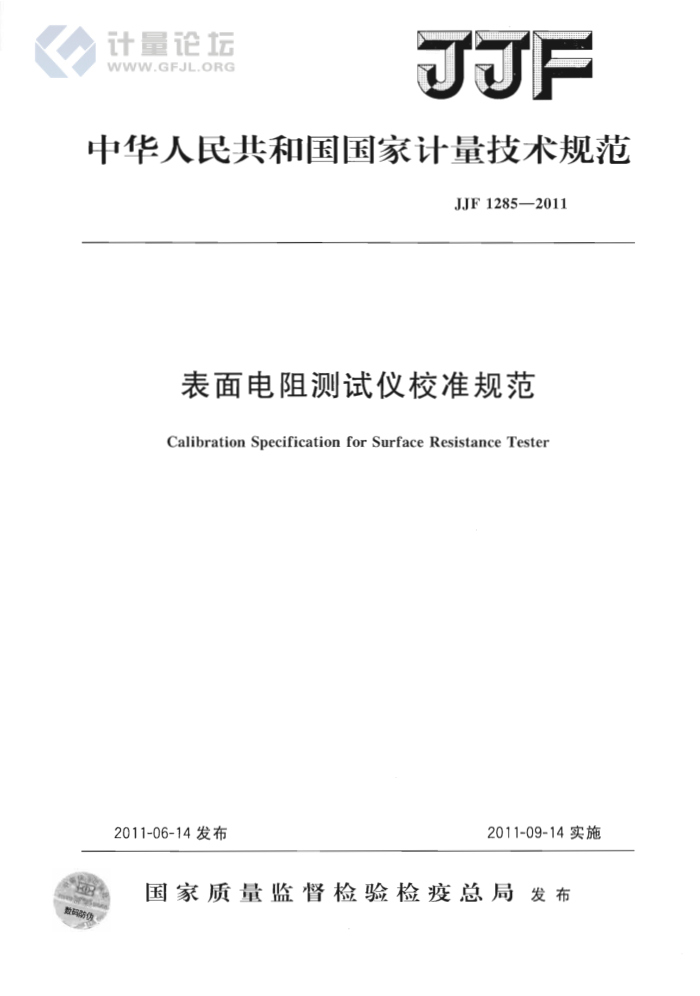

中华人民共和国国家计量技术规范
JJF 1285—2011
表面电阻测试仪校准规范
Calibration Specification for Surface Resistance Tester
2011-09-14实施
2011-06-14发布
国家质量监督检验检疫总局 厂发布
数码防伪 JJF1285—2011
表面电阻测试仪
校准规范 Calibration Specification for Surface Resistance Tester
JJF1285-2011
本规范经国家质量监督检验检疫总局于2011年6月14日批准，并自
2011年9月14日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：江苏省计量科学研究院
中国计量科学研究院
参加起草单位：广东省计量科学研究院
浙江省计量科学研究院
桂林电器科学研究所
常州同惠电子有限公司
本规范由全国电磁计量技术委员会负责解释 JJF12852011
本规程主要起草人
樊义（江苏省计量科学研究院）邵海明（中国计量科学研究院）李文洁（江苏省计量科学研究院）
参加起草人：
罗旭东（广东省计量科学研究院）罗进（浙江省计量科学研究院）李学敏（桂林电器科学研究所）赵浩华（常州同惠电子有限公司） JJF1285--2011
目
录
范围· 引用文件
(1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (7) (7) (8) (9) (11) (13) (14) (15) (16)
1 2
3 名词术语 4 概述· 5计量特性 5.1 电阻测量基本误差 5.2开路电压最大允许误差 5.3 测量电极的基本要求. 5.4安全性能要求 6校准条件： 6.1环境条件. 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法· 8校准结果 9复校时间间隔· 附录A发光二极管显示测试仪的基本参数附录B表面电阻测试仪（数显）校准记录附录C表面电阻测试仪（模拟）校准记录附录D表面电阻测试仪（LED）校准记录附录E校准证书内页格式（数显）附录F校准证书内页格式（模拟）附录G 校准证书内页格式（LED)
+. JJF1285—2011
表面电阻测试仪校准规范
1范围
本规范适用于测量防静电物体表面电阻的表面电阻测试仪（以下简称测试仪）的校准。本规范不适用于其他用途的表面电阻测试仪的校准。 25 引用文件
本规范引用下列文件： JJF1001一1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 JJF1094--2002测量仪器特性评定 JJG690一2003高绝缘电阻测量仪（高阻计）检定规程 GB/T1410--2006/IEC60093：1980固体绝缘材料体积电阻率和表面电阻率试验
方法
GB/T10064—2006/IEC60167：1964测定固体绝缘材料绝缘电阻的试验方法 IEC61340-4-1：2003地板覆盖层和已安装地板电阻的标准测试方法 ANSI/ESD-S7.1一2005防静电地板材料特性使用本规范时，应注意使用上述引用文件的现行有效版本。
3名词术语
3.1表面电阻surfaceresistance
在试样的表面两电极间所加电压与在规定的电化时间里流过两电极间的电流之商。 在两电极上可能形成的极化忽略不计。
注：通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分。
3.2电极electrodes
检测设备的电极一般是用于与被测样品连通并能采集被测样品相关信息的装置。本规范中测试仪的电极是具有一定形状、尺寸和重量的与被测样品相接触的导体。
4概述
表面电阻测试仪是用于测量防静电物体（如：地面、工作台面、服装等）表面电阻的专用测试仪器，其测试电压一般为250V、100V和10V（或9V）等。
表面电阻测试仪一般采用两端法，对被测物体表面电极间电阻进行测量，从而确定该物体的表面电阻值。其测量电极一般为重锤形（锤形）电极，其显示方式有数字显示、模拟指针显示和发光二极管（LED）显示。
数字显示、模拟指针显示的测试仪通过测量在被测物体表面（电阻）施加电压后所产生电流的大小，通过运算的方式确定被测物体表面电阻值。主要由测试电源、放大
1 JJF1285-—2011
器、显示器等部分组成。
发光二极管显示的测试仪通过测量回路在仪器内部所产生的电压降与其设定的基准电压进行比较，驱动反应该电阻阻值数量级所对应的发光二极管工作，从而确定被测物体表面电阻数量级。主要由测试电源、比较器、显示器（发光二极管）等部分组成。由于该类测试仪显示的特殊性，通过关注各量程的测量上限值、测量下限值和测量中值等参数（见附录A）来确定其计量性能。
5计量特性
5.1 电阻测量基本误差 5.1.1数字显示、模拟指针显示的测试仪每一测量点的电阻测量基本误差均用以下公式计算：
绝对误差公式：
CHIN
△=R-R。
(1)
相对误差公式
8=R=R ×100%
C
(2)
R
测试仪示值，2； R。一一测试仪示值所对应的标准值，2
式中：R-
5.1.2发光二极管显示的测试仪的电阻测量基本误差用量程的测量下限值和测量上限值基本误差表示。
量程的测量下限值和测量上限值基本误差公式
S
Am=Rm-Rm AM =RM-RM Rm-R
(3) (4) (5) (6)
O R
A
×100%
d
Rml
9
_RM=RM ×100%
A
OM=
RM
式中：Am，AM— 测量下限上限值绝对误差：
0m.0M 测量下限、上限值相对误差；
Rm 测量下限平均值，Q； Rm 测量上限平均值，2。
5.1.3准确度等级可划分为2.0级，5.0级，10级，20级。各等级所对应的基本误差极限见表1。
表1 准确度等级与基本误差极限对照表
基本误差极限 ±2. 0% ±5. 0%
准确度等级 2.0级 5.0级
2 JJF1285—2011
表1(续)
准确度等级
基本误差极限
10级 20级
±10% ±20%
5.1.3.1测试仪可能是多量程仪器，不同量程允许有不同的准确度等级。但相邻量程的准确度等级只能相差一级。
注：习惯上常将各量程的最高准确度等级称为测试仪的准确度等级。 5.1.3.2发光二极管显示的测试仪准确度等级按量程的测量下限值基本误差和测量上限值基本误差中的较大者来划分。 5.2开路电压最大允许误差
测试仪开路电压最大允许误差为基本误差极限值，但不大于士5%。 5.3测量电极的基本要求 5.3.1电极回路电阻
两电极短路时，回路电阻在（0～103）2范围内。 5.3.2电极的尺寸
电极的尺寸（如：圆形直径等）的最大误差为士5mm。 5.3.3电极的重量
电极重量的最大误差为士0.25kg。 注：重锤形电极只对其尺寸和重量进行测量。尺寸为圆形的电极，一般直径为65mm；电极重
量为单只电极的重量，常见的有2.5kg、5kg规格。
5.4安全性能要求
由市电供电的测试仪，应做绝缘电阻和耐电压试验。
5.4.1绝缘电阻
电源端与机壳之间的绝缘电阻不应小于20MQ。 5.4.2耐电压试验
电源端与机壳之间施加试验电压1.5kV，不应出现击穿和飞弧现象。 注：以上指标不用于合格性判别，仅供参考。
6·校准条件
6.1环境条件 6.1.1环境温度：（20土5）℃； 6.1.2 相对湿度：40%~60%； 6.1.3 由市电供电的测试仪，电源有如下要求：
a）电压：变化不超过电源额定电压的士10%； b）频率：（50士0.5）Hz； c）波形：正弦，波形失真度不大于3%。
6.2测量标准及其他设备
3 计量论坛 WWW.GFJL.ORG
JJF1285—2011
校准测试仪所使用的标准器及其他设备主要有：
直流高阻箱； -直流电压表；游标卡尺；电子天平；一屏蔽装置；绝缘电阻表；一耐电压测试仪。
6.2.1测量系统、环境条件等引人的扩展不确定度应满足声称的测量不确定度，测量系统的扩展不确定度应满足对测试仪特性评定的要求。 6.2.2直流高阻箱应具有三端测量功能，其准确度等级不超过被校测试仪基本误差极限的1/4，调节细度优于测试仪准确度等级的1/10。 6.2.3直流电压表在实际测量范围内的允许误差不超过被校测试仪基本误差极限的 1/5，输人阻抗大于等于10Mα。 6.2.4卡尺测量范围（0150）mm，最小分度值为0.1mm。
电子天平最大称量大于5kg，分度值10g。
6.2.5 6.2.6 屏蔽装置应可靠接地。 6.2.7 绝缘电阻表的准确度等级不低于10级，测试电压500V。 6.2.8 耐电压测试仪的准确度等级不低于5级。
7 校准项目和校准方法 7.1 校准项目
校准项目见表2。 7.2 校准方法
表2校准项目一览表
序号 1 2 3 4 5
校准项目
外观通电检查安全性能检测? 电阻基本误差开路电压
绝缘电阻耐电压试验
电极回路电阻电极尺寸电极重量
测试电极
6
注①：仅适用于由市电供电的测试仪。
