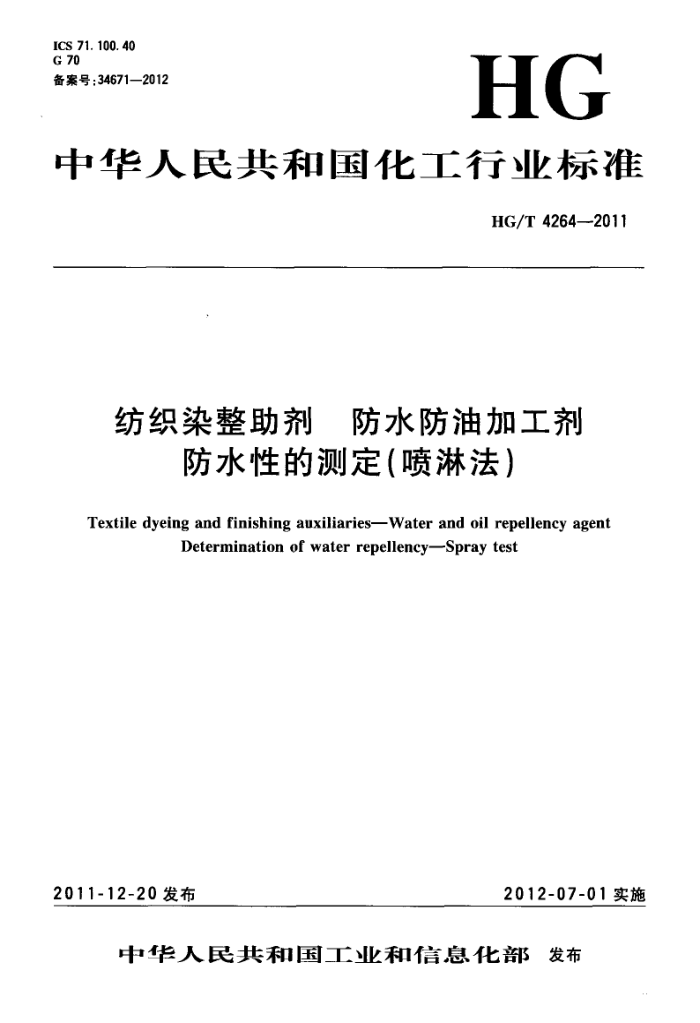

ICS 71. 100. 40 G 70 备案号：34671—2012
HG
中华人民共和国化工行业标准
HG/T 4264—2011
纺织染整助剂 防水防油加工剂
防水性的测定（喷淋法）
Textile dyeing and finishing auxiliaries-Water and oil repellency agent
Determination of water repellency-Spray test
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 4264—2011
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准的附录A、附录B、附录C为规范性附录。 本标准由中国石油和化学工业联合会提出本标准由全国染料标准化技术委员会印染助剂分技术委员会（SAC/TC134/SC1)归口。 本标准起草单位：浙江传化股份有限公司、杭州美高华颐化工有限公司、杭州传化精细化工有限
公司。
本标准主要起草人：陈红梅、何齐海、袁炜、俞英珍、方芳。
I HG/T 4264—2011 5.3.2将测试织物（5.2)拉紧置于-~个直径为152.4mm的金属环上，使其表面平整光滑无褶皱，织物的表面朝上，面向喷水装置。 5.3.3将装有测试织物的金属环置于测试仪上，放置时注意试样位置，确保金属环的中心正好对准喷淋测试仪喷嘴的中心。若试样是斜纹织物（轧别丁、凹凸织物)或具有类似罗纹结构的织物，放置金属环时应使斜纹与流出织物的水流方向成对角线。 5.3.4将250mL（27土1）℃的水喷淋到测试仪的漏斗中，控制在25s～30s内喷淋到试样上。 5.3.5 5取下金属环，使织物对着一个固体硬物在金属环的边缘敲击一次，然后反转180°再敲击一次。 5.3.6重复步骤5.3.2~5.3.5测试三块织物。 5.4评级
敲击完以后，立即将试样上润湿图案与评级标准图卡（附录B)对照，根据最接近的标准图，评定试样的防水等级。对于50分或更高的等级，可以给出中间等级（如：95分，85分，75分，60分）。注明每块试样的防水等级，不要取其平均值。 6 试验报告
试验报告至少应给出以下内容： a） 试样的描述； b) 本标准的编号； c) 加工工艺条件； d) 试验结果； e) 偏离标准的差异； f) 试验日期。
2 HG/T4264—2011
附录A （规范性附录）
AATCC喷淋测试仪示意图
1000
OSI
说明：
漏斗$=150mm±5mm；一套圈； 3 橡胶管； 4- 喷嘴；
5—铁架台； 6- 试样；
1
试样夹持框；
2.
8- 木质支架。
图A.1 AATCC喷淋测试仪示意图
说明：
12孔，直径Φ=0.86mm±0.5mm，所在圆直径=21mm士0.5mm 6孔，直径=0.86mm士0.5mm，所在圆直径$=10mm士0.5mm； -中心1孔，直径=0.86mm±0.5mm。
a
6
图A.2喷嘴
CY HG/T4264—2011
8.8mm±0.25mm
*+,.++-+..++.
32mm±0.50mm
图A.3 喷嘴
4 HG/T4264—2011
附录B （规范性附录）评级用标准图卡
90 (ISO 4)
80 (ISO 3)
100 (ISO 5)
70 (ISO 2)
50 (ISO 1)
说明： 100分 试样受淋表面没有润湿，也没有沾水珠； 90分 试样受淋表面没有润湿，仅有轻微的水珠沾附； 50分 除喷淋点外试样受淋表面全部沾湿； 80分 仅在试样喷淋点有沾湿；
70分 除喷淋点外试样受淋表面有部分沾湿；
0分 试样表面完全沾湿。
图B.1 评级用标准图卡 HG/T 4264—2011
附录C （规范性附录）
含固量的测定（烘箱法）
C.1原理
将一定量的试样在一定温度下常压干燥一定时间，以加热后试样质量与加热前试样质量的百分比表示。 C.2仪器与设备 C.2.1称量瓶，扁形带盖，50mm×30mm。
注：对3 待测试样的含固量以X计，数值以%表示，按式(1)计算：
m-m1×100
X=
(1)
m
式中： m mi" 称量瓶质量的数值，单位为克（g）； m2 称量瓶及试样在干燥后质量的数值，单位为克（g）。 取两次平行测定的算术平均值，按GB/T8170·2008规定修约至0.1%后即为测定结果，两次平
试样质量的数值，单位为克（g)；
行测定结果之差不大于0.5%。
6 ICS 71. 100. 40 G 70 备案号：34671—2012
HG
中华人民共和国化工行业标准
HG/T 4264—2011
纺织染整助剂 防水防油加工剂
防水性的测定（喷淋法）
Textile dyeing and finishing auxiliaries-Water and oil repellency agent
Determination of water repellency-Spray test
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 4264—2011
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准的附录A、附录B、附录C为规范性附录。 本标准由中国石油和化学工业联合会提出本标准由全国染料标准化技术委员会印染助剂分技术委员会（SAC/TC134/SC1)归口。 本标准起草单位：浙江传化股份有限公司、杭州美高华颐化工有限公司、杭州传化精细化工有限
公司。
本标准主要起草人：陈红梅、何齐海、袁炜、俞英珍、方芳。
I HG/T 4264—2011 5.3.2将测试织物（5.2)拉紧置于-~个直径为152.4mm的金属环上，使其表面平整光滑无褶皱，织物的表面朝上，面向喷水装置。 5.3.3将装有测试织物的金属环置于测试仪上，放置时注意试样位置，确保金属环的中心正好对准喷淋测试仪喷嘴的中心。若试样是斜纹织物（轧别丁、凹凸织物)或具有类似罗纹结构的织物，放置金属环时应使斜纹与流出织物的水流方向成对角线。 5.3.4将250mL（27土1）℃的水喷淋到测试仪的漏斗中，控制在25s～30s内喷淋到试样上。 5.3.5 5取下金属环，使织物对着一个固体硬物在金属环的边缘敲击一次，然后反转180°再敲击一次。 5.3.6重复步骤5.3.2~5.3.5测试三块织物。 5.4评级
敲击完以后，立即将试样上润湿图案与评级标准图卡（附录B)对照，根据最接近的标准图，评定试样的防水等级。对于50分或更高的等级，可以给出中间等级（如：95分，85分，75分，60分）。注明每块试样的防水等级，不要取其平均值。 6 试验报告
试验报告至少应给出以下内容： a） 试样的描述； b) 本标准的编号； c) 加工工艺条件； d) 试验结果； e) 偏离标准的差异； f) 试验日期。
2 HG/T4264—2011
附录A （规范性附录）
AATCC喷淋测试仪示意图
1000
OSI
说明：
漏斗$=150mm±5mm；一套圈； 3 橡胶管； 4- 喷嘴；
5—铁架台； 6- 试样；
1
试样夹持框；
2.
8- 木质支架。
图A.1 AATCC喷淋测试仪示意图
说明：
12孔，直径Φ=0.86mm±0.5mm，所在圆直径=21mm士0.5mm 6孔，直径=0.86mm士0.5mm，所在圆直径$=10mm士0.5mm； -中心1孔，直径=0.86mm±0.5mm。
a
6
图A.2喷嘴
CY HG/T4264—2011
8.8mm±0.25mm
*+,.++-+..++.
32mm±0.50mm
图A.3 喷嘴
4 HG/T4264—2011
附录B （规范性附录）评级用标准图卡
90 (ISO 4)
80 (ISO 3)
100 (ISO 5)
70 (ISO 2)
50 (ISO 1)
说明： 100分 试样受淋表面没有润湿，也没有沾水珠； 90分 试样受淋表面没有润湿，仅有轻微的水珠沾附； 50分 除喷淋点外试样受淋表面全部沾湿； 80分 仅在试样喷淋点有沾湿；
70分 除喷淋点外试样受淋表面有部分沾湿；
0分 试样表面完全沾湿。
图B.1 评级用标准图卡 HG/T 4264—2011
附录C （规范性附录）
含固量的测定（烘箱法）
C.1原理
将一定量的试样在一定温度下常压干燥一定时间，以加热后试样质量与加热前试样质量的百分比表示。 C.2仪器与设备 C.2.1称量瓶，扁形带盖，50mm×30mm。
注：对3 待测试样的含固量以X计，数值以%表示，按式(1)计算：
m-m1×100
X=
(1)
m
式中： m mi" 称量瓶质量的数值，单位为克（g）； m2 称量瓶及试样在干燥后质量的数值，单位为克（g）。 取两次平行测定的算术平均值，按GB/T8170·2008规定修约至0.1%后即为测定结果，两次平
试样质量的数值，单位为克（g)；
行测定结果之差不大于0.5%。
6
