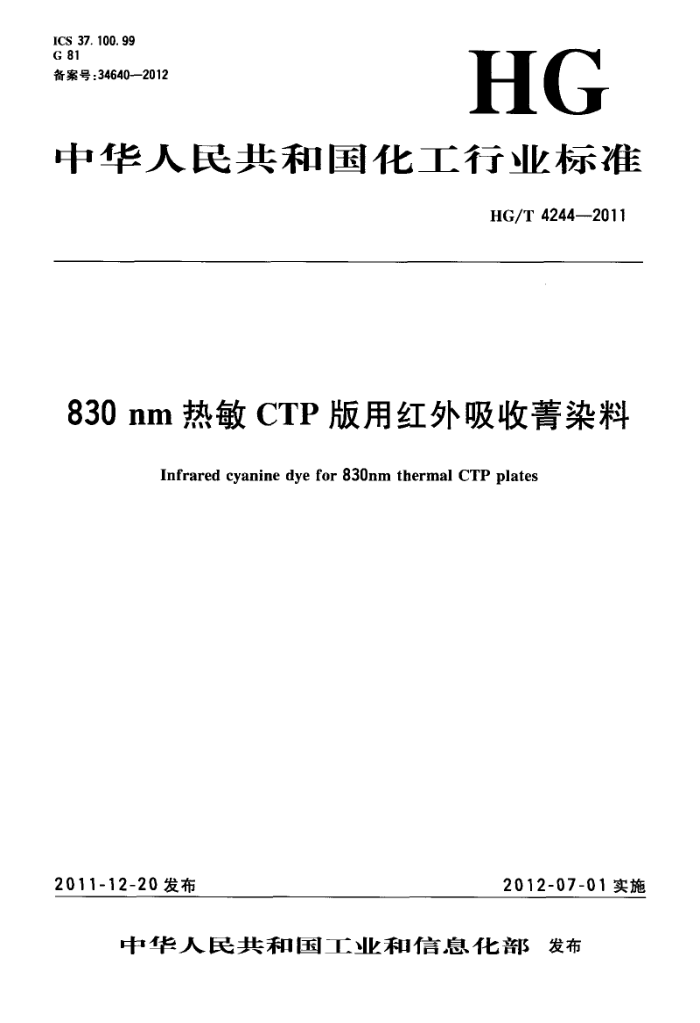

ICS 37. 100. 99 G 81 备案号：34640—2012
HG
中华人民共和国化工行业标准
HG/T 4244--2011
830nm热敏CTP版用红外吸收菁染料
Infrared cyanine dye for 830nm thermal CTP plates
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 HG/T4244—2011
前言
本标准按照GB/T1.1一2009给出的规则进行起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432)归口。 本标准起草单位：北京师范大学。 本标准主要起草人：邹应全、沙棚正。 本标准属首次发布。
I HG/T4244—2011
830nm热敏CTP版用红外吸收菁染料
结构式：
O,S-
分子式：C47H47CIN2O:S 相对分子质量：755.41（按2007年国际相对原子质量）中文化学名称： 2-[2-[2-氯-3-[2-(1,3-二氢-1,1,3-三甲基-2-氢-苯并吲哚-2-叶立德烯）-亚乙基-1-环已烯-1-基-乙
烯基]-1,1,3-三甲基-1-氢-苯并吲哚-4-甲基苯磺酸盐
英文化学名称： 2-[2-[2-chloro-3-[2-(1, 3-dihydro-1,1, 3-trimethyl-2-H-benzo[e]-indol-2-ylidene)-ethylidene]-1-
cyclohexen-l-yl]-ethenyl}-1,1,3-trimethyl-1-H-benzo[eJindolium 4-methylbenzenesulfonate
CAS:134127-48-3 1范围
本标准规定了830nm热敏CTP版用红外吸收菁染料的要求、采样、试验方法、检验规则以及标志、 标签、包装、运输和贮存。
本标准适用于830nm热敏CTP版用红外吸收菁染料。作为一种光热转换物质，其主要适用于数字制版热敏CTP(ComputerToPlate）版材。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1650直接蓝B染料 GB/T2374 染料染色测定的一般条件规定 GB/T2381 染料及染料中间体不溶物质含量的测定 GB/T2386 染料及染料中间体水分的测定 GB/T 6679 固体化工产品采样通则 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则 GB/T25248 2010830nm数字制版材料用红外吸收菁染料含量的测定高效液相色谱法
3要求
830nm热敏CTP版用红外吸收菁染料的质量要求应符合表1的规定。
1 HG/T4244—2011
表 1
项 目
指 标紫红色晶体 5.5~6.5
外观 pH值(25℃±0.5℃) 水分的质量分数/% 甲醇不溶物的质量分数/% 含量/% 甲醇溶液中最大吸收波长/nm 吸收系数E/[L/（g*cm)]
< < ≥
1. 0 0. 5 97 815±5 ≥320
4采样
按GB/T6679的规定执行。 5试验方法 5.1试剂
甲醇，色谱纯；二氧六环，分析纯；符合GB/T6682规定的新鲜蒸馏水，再经0.45um有机滤膜过滤。
5.2仪器与设备
高效液相色谱，配有紫外可见光检测器；分析天平，感量为0.1mg；过滤装置，配有0.45um有机及水相滤膜； pH计，可用于非水溶液。
5.3外观检测
自然光下，目测。 5.4pH值测定
取样品0.5g，置于200mL三角瓶中，先加入色谱纯甲醇35g溶解后再加纯水15g，在20℃充分溶解，以pH计测定pH值。 5.5水的质量分数的测定
按GB/T2386的规定执行（干燥减重法）。 5.6甲醇不溶物的质量分数的测定
按GB/T2381的规定执行。 5.7含量的测定
按GB/T25248一2010830nm数字制版材料用红外吸收菁染料含量的测定高效液相色谱法》的规定执行。 5.8甲醇溶液中最大吸收波长的测定
称取样品××g，称准至0.0001g，转移至500mL容量瓶中，加甲醇溶解并用甲醇定容，再准确移取该溶液10mL至100mL容量瓶中，用甲醇定容至100mL，用紫外-可见分光光度计测定溶液从 300nm～1000nm的吸收曲线。最大吸光度位置的吸收即为该830nm热敏CTP版用红外吸收菁染料在甲醇溶液中的最大吸收波长，参见附录A。 2 HG/T4244—2011
5.9吸收系数的测定
将5.8配制的溶液，用紫外-可见分光光度计测定溶液从300nm～1000nm的吸收，根据朗伯-比耳
(Lambert-Bcer)定律 A=lg o=eclL式中，A为吸光度；I。为人射光强度；I为透射光强度；e为吸光系
1o
数，L/（mol·cm）;c为物质的量浓度，moL/L)。但是由于本标准是用来判断830nm热敏CTP版用红外吸收菁染料的纯度，用吸光系数比用摩尔消光系数更方便，所以本标准采用吸收系数来鉴定830nm
热敏 CTP版用红外吸收菁染料的纯度。吸收系数计算公式如下;E=盒[L/(g·cm)}计算出最大吸收
ml
波长处吸收系数。 6检验规则 6.1检验分类
本标准中第3章中的所有检验项目均为出厂检验项目。 6.2出厂检验
830nm热敏CTP版用红外吸收菁染料生产厂质检部门应按照本标准表1所列项目进行出厂检验，所有项目均达到表1规定的指标要求并附合格证明后方可出厂。 6.3产品验收
用户有权按本标准规定进行产品验收，经检验合格的产品，应予以接收，若经检验有不合格项目，则应加倍取样进行复检，以复检结果为准，若复检有不合格项目，用户有权提出退换货要求。 7标志、标签、包装、运输、贮存 7.1标志、标签 7.1.1标志
830nm热敏CTP版用红外吸收菁染料的每个包装容器上都应涂印耐久、清晰的标志，标志内容至少应有：
a）产品名称； b）生产厂名称、地址； c）生产日期； d）净含量； e）产品质量检验合格证明。
7.1.2标签
产品应有标签，标签上应注明产品生产日期、合格证明、执行标准编号、批号。 7.2包装
830nm热敏CTP版用红外吸收菁染料装于内衬塑料袋的包装容器内，并加密封，每件净含量 1kg士5g，其他包装可与用户协商确定。 7.3运输
运输时应防止倒置，小心轻放，避免碰撞，切勿损坏包装。 7.4贮存
830nm热敏CTP版用红外吸收菁染料应贮存于阴凉、干燥、通风处，防止受潮受热。 7.5保质期
产品在本标准规定的贮存、运输条件下，产品自生产之日起，保证期为24个月。
3 HG/T 4244—2011
附录A （资料性附录）
830nm热敏CTP版用红外吸收菁染料在甲醇中的吸收谱图
Abs 0.95 0.90 0.85 0.80 0.75 0.70 0.65 0.60 0.55 0.50 0.45 0.40 0.35 0.30 0.25 0.20
P
上
0.15 0.10 F 0.05 F 0.00 E 300
3
1000
400
500
600
700
800
900
测量条件： εA/lc；其中A为吸收光度；l为样品池的厚度（cm）;c为被测样品浓度（mol/L)； 8819=0.6662/(0.1×1.96X10-2)=339.9L/(g·cm)
4 中华人民共和国化工行业标准
830nm热敏CTP版用红外吸收菁染料
HG/T 4244—2011 出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)
化学工业出版社印刷厂
880mm×1230mm1/16 印张 字数9千字
2012年3月北京第1版第1次印刷
书号：155025·1225
购书咨询：010-64518888 售后服务：010-64518899
网址：http：//www.cip.com.cn
凡购买本书，如有缺损质量问题，本社销售中心负责调换。
版权所有 违者必究
