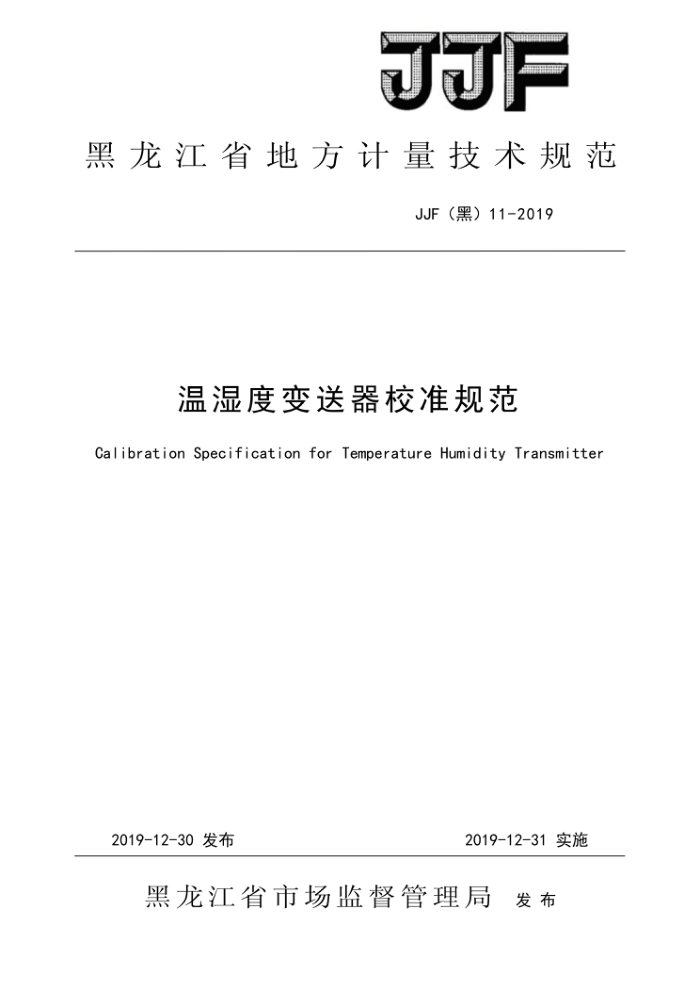

JJF
黑龙江省地方计量技术规范
JJF（黑）11-2019
温湿度变送器校准规范
Calibration Specification for Temperature Humidity Transmitter
2019-12-30发布
2019-12-31实施
黑龙江省市场监督管理局 发布 JJF（黑）11-2019
温湿度变送器校准规范 Calibration Specification for Temperature HumidityTransmitter
JJF(黑) 11-2019
归口单位：黑龙江省市场监督管理局
主要起草单位：黑龙江省计量检定测试研究院
本规范委托黑龙江省计量检定测试研究院负责解释 JJF（黑）11-2019
本规范主要起草人：
张崴葳（黑龙江省计量检定测试研究院）
张蕊（黑龙江省计量检定测试研究院）滕绍祥（黑龙江省计量检定测试研究院）聂爽（黑龙江省计量检定测试研究院）
侯雨含（黑龙江省计量检定测试研究院） JJF（黑）11-2019
目 录
引 言 1 范围 2 引用文件， 3 概述， 4 计量特性. 5 校准条件. 5. 1 环境条件. 5. 2 测量标准. 6 校准项目和校准方法 6. 1 校准项目， 6.2 校准方法. 7 校准结果表达， 7. 1 校准记录， 7. 2 校准证书. 8 复校时间间隔附录A 校准证书的内容附录B 温湿度变送器校准记录附录C 校准证书内页参考格式附录D 温湿度变送器相对湿度示值误差的不确定度评定
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (4) (4) (4) (4) (5) (6) (7) (8) JJF（黑）11-2019
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》，JJF1059.1-2012《测量不确定度评定与表示技术规范》共同构成支撑本规范制定工作的基础性系列计量技术规范。
本规范系首次制定 JJF（黑）11-2019
温湿度变送器校准规范
1范围
本规范适用于输出信号为（4～20)mA或者（1～5)V，湿度测量范围为（0～100)%RH 的温湿度变送器的湿度校准（有关温度参数的校准依据JJF1183-2007进行）。 2引用文件
JJG205机械式温湿度计 JJF1076湿度传感器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
温湿度变送器（以下简称变送器）是以数字集成传感器做探头，配以数字化处理电路，将温度和相对湿度转换成与之相对应的标准的模拟信号，以（4～20）mA或者（1～ 5）V等信号输出的仪器。主要由温度传感器、湿度传感器、测量电路、运算放大电路、 信号转换电路等组成，温度传感器主要采用铂热电阻或半导体热敏电阻、湿度传感器主要采用电阻式湿敏元件或电容式湿敏元件。变送器可分为一体式和分体式两种。
变送器工作原理：传感器感应湿度的变化，输出相应的电信号，分别输入相应的测量电路转换成电压信号，经线性校正、放大后输入信号转换电路，分别转换成标准直流信号。
它广泛用于气象、国防、化工、环保、暖通空调等各种需要对空气中的温湿度进行测量和控制的领域。 4计量特性
湿度示值误差变送器与温湿度标准装置在稳定状态下，变送器湿度显示值与标准装置湿度显示值
的差值。 5校准条件 5.1环境条件
a）环境温度：20℃土5℃； b）环境湿度：≤80%RH；
- JJF（黑）11-2019
c）大气压力：80kPa～106kPa； d）供电电源：按照变送器和电测量仪器电源要求配置。 e）周围无振动及腐蚀性气体，现场洁净无污染。
5.2测量标准
测量标准及其他设备校准装置的不确定度应不超过被校变送器最大允许误差的 1/3，校准时所需测量标准仪器及设备计量性能见表1。
表1测量标准及设备计量性能
不确定度或准确度等级
序号 1
名称
用途
测量范围 0℃DP~40℃DP 0℃~50℃
或最大允许误差 MPE:±0.2℃DP MPE:±0.2℃ 温度均匀度为0.3℃
精密露点仪
计量标准器
温度波动度 ±0.2℃
提供稳定的温度、
0℃~50℃ 5%RH~95%RH
2 温湿度检定箱
湿度均匀度为1.0%RH
湿度源
（20℃时）湿度波动度
±0.8%RH（20℃时）准确度等级：0.02级
测量输入、输出电
DCA:0mA~30.0000mA DCV:0V~30.0000V
数字多用表
分辨力：0.1μA 分辨力：0.1mV 准确度等级：0.5级源电压调整率：
3
量值
稳压电源
0V~30V
提供24V电源
4
0.05%/min
注：此表可供参考，也可采用满足测量不确定度要求的其他测量标准及设备进行校准。 6 校准项目和校准方法 6.1 校准项目
湿度示值误差。 6.2校准方法 6.2.1通用技术要求 6.2.1.1仪表外观检查包括仪表的名称、型号规格、测量范围、制造厂名或商标、出厂编号等。 6.2.1.2仪表外露部件（端钮、面板等）不应松动、破损；数字指示面板不应有影响读数的缺陷。 6.2.1.3传感器必须接触良好。
