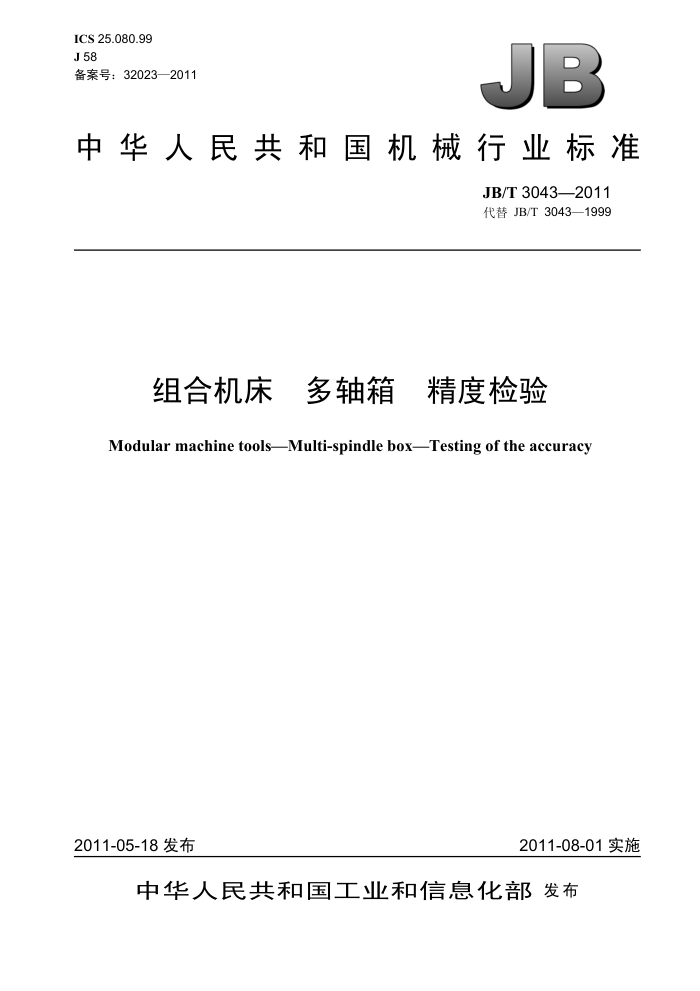

ICS 25.080.99 J58 备案号：32023—2011
JB
中华人民共和国机械行业标准
JB/T 3043—2011 代替 JB/T 3043—1999
组合机床 多轴箱 精度检验 Modular machine toolsMulti-spindle box-Testing of the accuracy
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 3043—2011
目 次
前言.. 1 范围..
.I1
.............................
........................
规范性引用文件. 3 一般要求
2.
几何精度检验
4. JB/T 3043—2011
前言
本标准按照 GB/T1.1—2009给出的规则起草。 本标准代替JB/T3043—1999《组合机床多轴箱精度检验》，与JB/T3043—1999相比主要技术
变化如下：
对原标准前言中的提出和归口单位进行了修改; 检验项目中的“允差”改为“公差”。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：大连机床集团有限责任公司。 本标准主要起草人：付承云、刘莲花、罗秀珍。 本标准所代替标准的历次版本发布情况为：
-JB/T1535—1975; -JB/T 3043—1982，JB/T3043—1999。
II JB/T 3043—2011
组合机床 多轴箱 精度检验
1 范围
本标准规定了组合机床多轴箱儿何精度要求及检验方法，本标准适用于组合机床及其自动线的多轴箱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 3一般要求 3.1使用本标准时，应按照GB/T17421.1 的规定。 3.2本标准规定的检验工具和仪器是仲裁性的；生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。 3.3如有特殊要求，可另提补充规定 3.4将多轴箱放在平板上，进行各项精度检验。
1 JB/T 3043-2011
乙
4几何精度检验序号
i
差 mm 刀具与主轴的 平板、 按 GB/T 17421.1—1998
检验项目所有 主主轴内 轴定心直 孔径的径 直向跳动 径
简图
检验工具
检验方法
测 连接方式 指示器、 中5.6.1.2.3 的规定。
检验棒
往主轴孔中插入一根检验棒。将指示器固定在平板上，使其测头垂直触及检验棒a）处的上母线。回转主轴，应不少于5圈，记下指示器读数的最大差；再将指示器移到相隔 90°的侧母线上，进行同样的检验。以两次检验中最大的一个最大差作为测定值。 然后，将指示器移到b) 处，重复上述检验，求出测定值。
点 刚性 浮动
连接 连接 a) 0.03 0.045 b) 0.04 0.06 a) 0.045 0.07 b) 0.06 0.09
>16
≤16
1.
G1 序号
检验项目所有 王 刀具与主轴的连接 平板、 按 GB/T 17421.1 —1998
公時差 mm
简图
检验工具
检验方法
方式
指示器、 中5.4.1.2.4的规定。
主轴回 轴转轴线 孔
相互间 直 刚性 浮动 检验棒的平行 径 连接 连接
往主轴孔中插入一根检验棒。将指示器放在平板上，并使其测头垂直顶在检验棒a）处的上母线上，记下读数。再把指示器移到距a）处150mm的b）处，记下读数。求出指示器在 a)、b)两处的读数差。 然后将主轴旋转 180°，用同样的方法再检验一次。 两次检验读数差的代数和的一半为受检主轴对平板的平行度。 以所示的主轴中的最大与最小平行度的代数差作为测定值。 在平板上放一方箱，并使方箱与一主轴相平行。 再使指示器靠紧方箱，进行上述同样的检验并求出测定值
度
>16 0.025/150 0.04/150 ≤16 0.04/150 0.06/150
G2
JB/T 3043—2011
c
