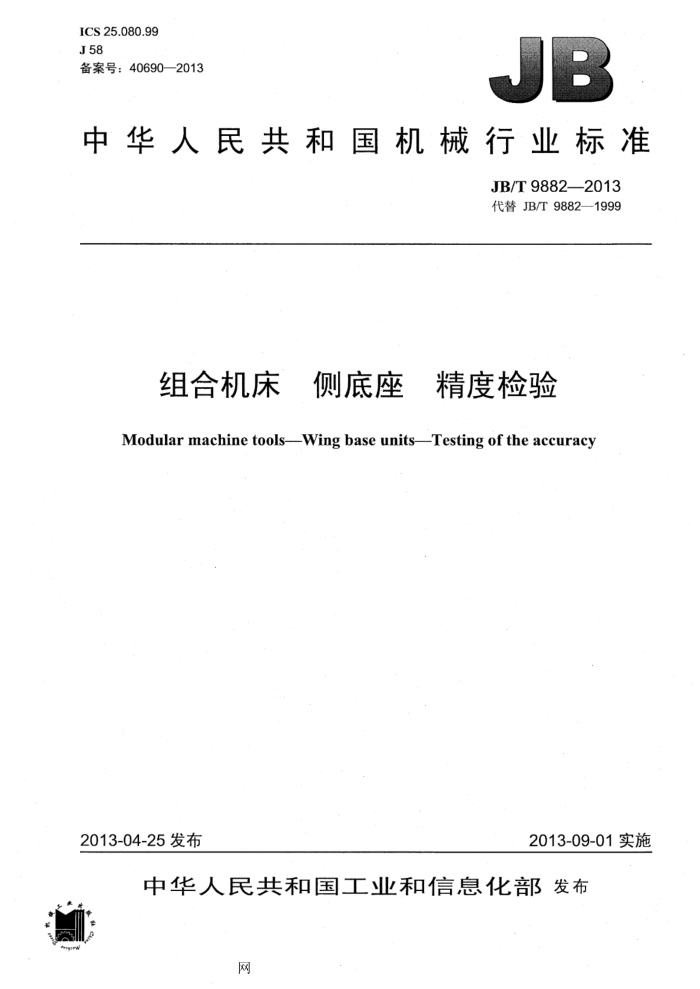

ICS25.080.99 J58 备案号：40690—2013
中华人民共和国机械行业标准
JB/T 9882—2013 代替JB/T9882—1999
组合机床侧底座 精度检验 Modular machine tools--Wing base units-Testing of the accuracy
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布
网 JB/T 9882-—2013
目 次
1
前言
范围规范性引用文件简要说明，几何精度检验
1
2
3
1
网 JB/T9882—2013
前： 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9882——1999《组合机床侧底座·精度检验》，与JB/T9882--1999相比主要技术
变化如下：
按照GB/T1.1-2009的规定，修改了“前言”，内容格式和图表按编写规则进行了修改；一对引用文件进行了确认。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：大连机床集团有限责任公司、江苏高精机电装备有限公司、安阳第二机床有限公
司。
本标准主要起草人：刘莲花、郑金来、彭国臣。 本标准所代替标准的历次版本发布情况为：
ZBJ58001-1987; JB/T9882——1999。
II
网 JB/T9882—2013
组合机床 侧底座 精度检验
范围
1
本标准规定了组合机床侧底座的几何精度要求和检验方法。 本标准适用于组合机床及其自动线的滑台侧底座，也适用于立柱侧底座。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
简要说明
3
3.1侧底座的名义尺寸为相应滑台的滑鞍宽度。 3.2使用本标准时，应按照GB/T17421.1一1998的规定。 3.3本标准规定的检验工具和仪器是仲裁性的。生产中，在保证检验精度的前提下可采用其他检验工具和仪器。
X
几何精度检验
将侧底座放在平板上，用可调支承支起，然后进行下列各项检验。
网 JB/T9882—2013
检验项目
安装面的平面度
简图
滑台侧底座
立柱侧底座
公差
单位为毫米 B>500~800
滑鞍宽度普通级精密级
B≤250 0.032 0.016
B>250~500
0.040 0.020
0.050 0.025
检验工具
平板、检验平尺、等高垫块、可调支承、水平仪、指示器
检验方法
在侧底座的安装面上放置两个等高垫块和两个可调支承，将两根等厚的支承平尺互相平行地放在垫块和支承上再在此两根平尺上放一检验平尺。调整可调支承，利用水平仪把两根平尺的顶面调成共面。
把检验平尺移动到各检验位置上，用指示器测量侧底座安装面至检验平尺的距离。 以指示器读数的最大代数差作为测定值。
网 JB/T98822013
检验项目
G2
法兰面的平面度
简图
公差
单位为毫米
滑鞍宽度普通级精密级
B≤250 0.020 0.010
B>250~500
B>500~800
0.025 0.012
0.032 0.016
检验工具
平板、可调支承、专用弯板、指示器
检验方法
在平板上，对着侧底座法兰面放一弯板，在弯板的工作面上放一指示器，并使其测头触及侧底座的法兰面。 调整可调支承和弯板，使侧底座法兰面上相距最远的三点与弯板等距。 将指示器的测头顺次移到图示的侧底座法兰面上网格交点处，记下指示器在各交点的读数。 以各测点读数的最大代数差作为测定值。
网 JB/T9882—2013
检验项目
G3
法兰面对安装面的垂直度
简图
公差
单位为毫米
滑鞍宽度普通级精密级
B≤250 0.032 0.016
B>250~500
B>500~800
0.040 0.020
0.050 0.025
检验工具
平板、可调支承、专用弯板、指示器
检验方法
在平板上，对着侧底座法兰面放一弯板，在弯板的工作面上放一指示器，并使其测头触及侧底座的法兰面。 调整可调支承，使侧底座安装面上相距最远的三点与平板等高。 沿着法兰面的任意一个垂直截面移动指示器，记下指示器在其最远两点读数的代数差。 要在法兰面任选的几个垂直截面上进行测量。 以其中最大的代数差作为测定值。
网 JB/T9882-2013
检验项目
G4
键槽工作面对安装面的平行度
简图
公差
单位为毫米
B≤250 0.032 0.016
B>250~500
滑鞍宽度普通级精密级
B>500~800
0.050 0.025
0.040 0.020
检验工具
平板、检验平尺、可调支承、指示器
检验方法（按照GB/T17421.1-1998中5.4.1.2.2的规定）将两个可调支承放在侧底座的安装面上，在可调支承上放一平尺。调整可调支承，使平尺工作面上相距尽可能远
的两点与侧底座的安装面等距。
再在平尺上放一指示器，并使其测头触及键槽的工作面。 使指示器沿着平尺移动。以指示器读数的最大代数差作为测定值。 注：该项检验，侧底座也可以不放在平板上。
