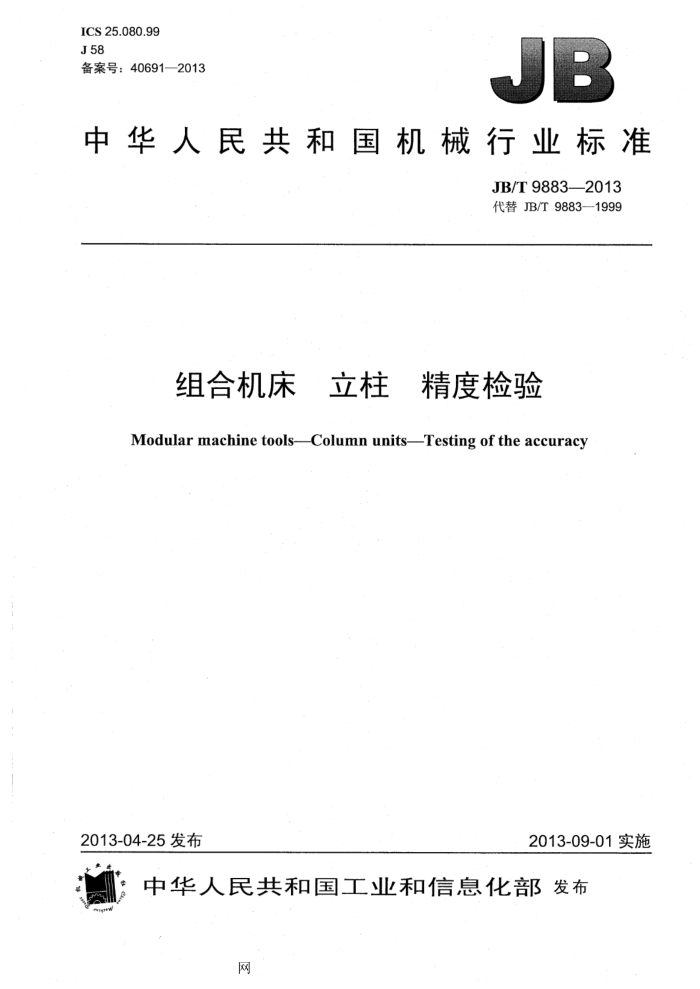

ICS 25.080.99 J58 备案号：406912013
中华人民共和国机械行业标准
JB/T9883—2013 代替JB/T.9883--1999
组合机床 立柱　 精度检验 Modular machine tools--Column unitsTesting of the accuracy
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布
网 华人民共和国
中
机械行业标准
组合机床立柱·精度检验
JB/T9883--2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字 2014年1月第1版第1次印刷
法
书号：15111-11035 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
网 JB/T9883—2013
目 次
前言范围.
1
规范性引用文件简要说明几何精度检验
2 3 A
网 JB/T9883--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9883-—1999《组合机床：立柱精度检验》，与JB/T9883—1999相比主要技术变
化如下：
-按照GB/T1.1-2009的规定，修改了“前言”，内容格式和图表按编写规则进行了修改对引用文件进行了确认。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：大连机床集团有限责任公司、江苏恒力组合机床有限公司、南京东华汽车装备有
限公司。
本标准主要起草人：刘莲花、孙德洲、顾宗平。 本标准所代替标准的历次版本发布情况为：
-ZB J58 002—1987; -JB/T9883—1999。
I
网 JB/T9883—2013
组合机床 立柱 精度检验
范围
1
本标准规定了组合机床立柱的几何精度要求和检验方法。 本标准适用于组合机床及其自动线的立柱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1-1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
简要说明
3
3.1 立柱的名义尺寸为相应滑台的滑鞍宽度。 3.2 使用本标准时，应按照GB/T17421.1一1998的规定。 3.3本标准规定的检验工具和仪器是仲裁性的。生产中，在保证检验精度的前提下可采用其他检验工具和仪器。
几何精度检验
4.
将立柱放在平板上，用可调支架支起，然后进行下列各项检验。
网 JB/T98832013
检验项目
安装面的平面度
简图
公差
单位为毫米
滑鞍宽度普通级精密级
B>500~800
B≤250 0.032 0.016
B>250~500
0.040 0.020
0.050 0.025
检验工具
平板、检验平尺、等高垫块、可调支承、水平仪、指示器
检验方法
在立柱的安装面上放置两个等高垫块和两个可调支承，将两根等厚的支承平尺互相平行地放在垫块上，再在此两平尺上放一检验平尺。调整可调支承，利用水平仪把两根平尺的顶面调成共面。
把检验平尺移动到各检验位置，用指示器测量立柱安装面至检验平尺的距离。 以指示器读数的最大代数差作为测定值。
网 JB/T9883--2013
检验项目
G2
底面的平面度
简图
公差
单位为毫米
滑鞍宽度普通级精密级
B≤250 0.020 0.010
B>250~500
B>500~800
0.025 0.012
0.032 0.016
检验工具
平板、可调支承、专用弯板、指示器
检验方法
在平板上。对着立柱底面放一弯板，在弯板的工作面上放一指示器，并使其测头触及立柱的底面。 调整可调支承和弯板，使立柱底面上相距最远的三点与弯板等距。 将指示器的测头顺次移到图示的立柱底面上网格交点处，记下指示器在各交点的读数。 以各测点读数的最大代数差作为测定值。
网 CUG
JB/T9883—2013
检验项目
880
G3
底面对安装面的垂直度
简图
公差
单位为毫米
滑鞍宽度普通级精密级
B≤250 0.032 0.016
B>250~500
B>500~800
0.040 0.020
0.050 0.025
检验工具
平板、可调支承、专用弯板、指示器
检验方法（按照GB/T17421.1--1998中5.5.1.2.2的规定）
在平板上对着立柱底面放一弯板，在弯板的工作面上放一指示器，并使其测头触及立柱的底面。 调整可调支承，使立柱安装面上相距最远的三点与平板等高。 沿着底面的任意一个垂直截面移动指示器，记下指示器在其最远两点读数的代数差。 要在底面任选的几个垂直截面上进行测量。 以其中最大的代数差作为测定值。
