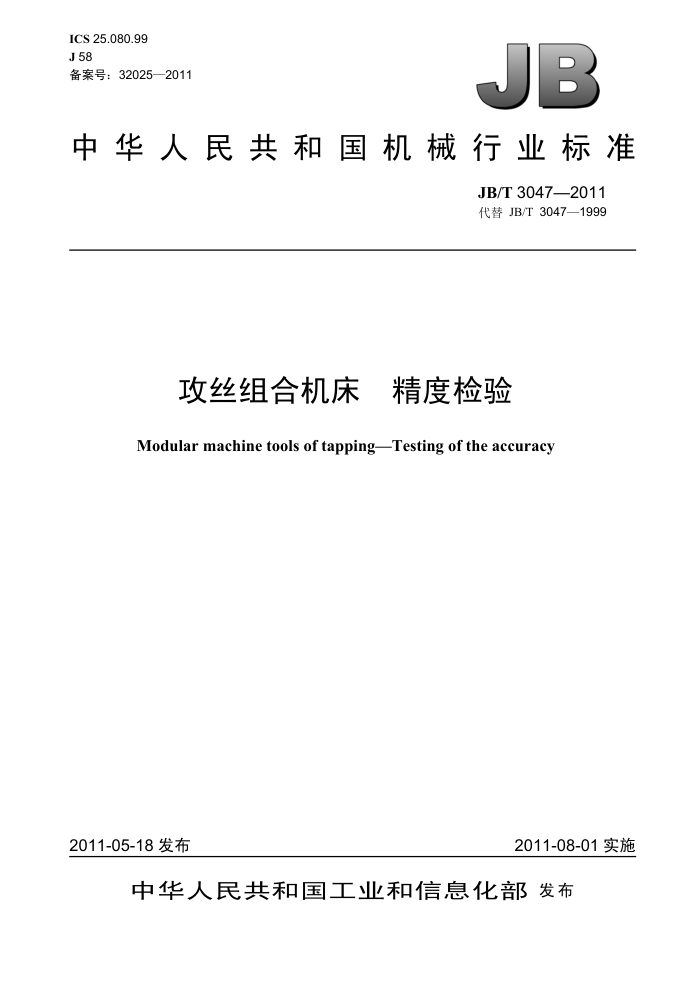

ICS 25.080.99 J58 备案号：32025—2011
JB
中华人民共和国机械行业标准
JB/T 3047—2011 代替 JB/T 3047—1999
攻丝组合机床 精度检验
Modular machine tools of tappingTesting of the accuracy
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 3047—2011
目 次
前言.…
.
.........................
...
范围.. 规范性引用文件.
1
2 3 4
般要求几何精度检验 JB/T 3047—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3047—1999《攻丝组合机床 精度检验》，与JB/T3047—1999相比主要技术变化
如下：
对原标准前言中的提出和归口单位进行了修改；检验项目中的“允差”改为“公差”
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：大连机床集团有限责任公司、江苏恒力组合机床有限公司。 本标准主要起草人：付承云、刘莲花、罗秀珍、孙德洲。 本标准所代替标准的历次版本发布情况为：
-JB/T 3047—1982，JB/T 3047—1999。
II JB/T 3047—2011
攻丝组合机床精度检验
1 范围
本标准规定了攻丝组合机床的儿何精度要求及检验方法，本标准适用于普通精度的攻丝组合机床，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则　第1部分：在无负荷或精加工条件下机床的几何精度 3一般要求 3.1使用本标准时，应按照 GB/T 17421.1 的规定。 3.2本标准所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验，可按任意次序进行检验 3.3本标准规定的检验工具和仪器是仲裁性的。生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。 3.4精度检验前，要用水平仪把机床的安装水平调整好。纵、横向安装水平均不得超过0.04/1000，合格后方可进行各项精度检验 3.5本标准中 G2、G3 两项检验只适用于攻丝多轴箱装在滑台上的攻丝组合机床。 3.6攻丝多轴箱上的主轴多于两根时，可只选两根主轴进行相应的精度检验。 3.7如有特殊要求，可另提补充规定。
1 JB/T 3047-
7
4几何精度检验
公 差 mm
序号
简書图
检验工具
检验方法
检验项目
-2011
靠模体与孔 0.06 轴线与样件孔轴线的重合度
检验棒、 按GB/T17421.1—1998中5.4.4.2的规定。 刀口尺、塞 往靠模体孔和样件孔中插入外露直径相同的检
验棒，并使样件孔中的检验棒外露长度≤150mm, 两检验棒端相距10mm。将长175mm刀口尺按图示位置尺寸贴靠在检验棒的上母线上。用塞尺检验刀口尺与检验棒之间的间隙。 以最大间隙作为测定值。 再将刀口尺贴靠在相隔90°的侧母线上，进行同样的检验并求出测定值。
尺
10
E
G1
按 GB/T17421.1—1998中 5.4.1.2.4的规定。
靠模体孔轴 0.04/150 线对机床导轨的平行度
检验棒、 水平桥、指 往靠模体孔中插入一根检验棒，往机床导轨上放示器
水平桥。将指示器固定在水平桥上，并使其测头垂直顶在检验棒a）处的上母线上。然后使滑台移动150 mm。 以滑台移动前后指示器的读数差作为测定值。 再将指示器移到相隔 90°b）处的侧母线上，进行同样的检验并求出测定值。
0 01.
G2 公 差 mm
简 图
序号
检验项目样件孔轴线 0.06/150 检验棒、 按 GB/T17421.1—1998中5.4.1.2.4的规定
检验工具
检验方法
指示器
对机床导轨的平行度
往靠模体孔和样件孔中各插入一根检验棒。将指示器固定在靠模体孔中的检验棒上，并使其测头垂直顶在检验棒上母线上。然后使滑台移动150mm。 将指示器移到相隔90°的侧母线上，进行同样的检验并求出测定值。
0:
G3
JB/T 3047—2011
c
