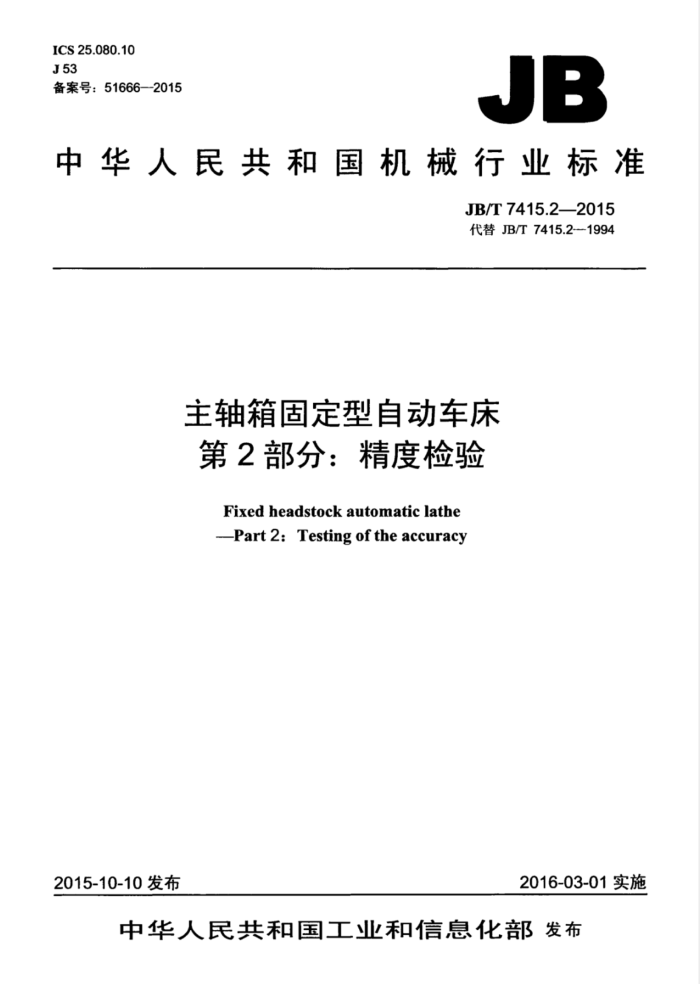

ICS25.080.10 J53 备案号：51666—2015
JB
中华人民共和国机械行业标准
JB/T7415.2—2015 代替JB/T7415.2-1994
主轴箱固定型自动车床第2部分：精度检验
Fixed headstock automatic lathe -Part 2: Testing of the accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化都发布 中华人民共和 中国
机械行业标准主轴箱固定型自动车床第2部分：精度检验
JB/T7415.2—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1印张·32千字 2016年9月第1版第1次印刷
定价：18.00元
*
书号：15111·13290 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7415.2—2015
目 次
前言 1范围. 2规范性引用文件 3般要求 4几何精度检验 5工作精度检验...
00000 000000000101
2
.. 12
0000
+ JB/T7415.2—2015
前言
JB/T7415《主轴箱固定型自动车床》分为三个部分：一第1部分：型式与参数：一第2部分：精度检验：
一第3部分：技术条件。 本部分为JB/T7415的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T7415.2—1994《主轴箱固定型自动车床精度》，与JB/T7415.2-1994相比主要技
术变化如下：
一修改了本部分的名称，即将本部分的名称改为《主轴箱固定型自动车床第2部分：精度检验》： -增加了本部分的英文名称：一修改了几何精度检验项目的序号（见G1A～G5G8、G9、M1，1994年版的G1～G7、G9、P1）：一增加了用户可选择一些感兴趣的检验项目的规定（见3.4）；一一增加了刀具轴线对主轴轴线的重合度的检验要求（见G6）
一增加了刀具轴移动对主轴轴线的平行度的检验要求（见G7）；增加了对工件断面的检验要求（见M1）删除了对附属装置检验的说明（见1994年版的3.5）：一删除了立刀架移动对主轴轴线的垂直度的检验要求（见1994年版的G8）：一删除了附属装置安装基面和导向槽对主轴轴线的平行度的检验要求（见1994年版的G10）。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：四川普什宁江机床有限公司、成都仪表机床研究所、国家机床质量监督检验中心。 本部分主要起草人：张勤、唐慧玲、刘雁、张维。 本部分所代替标准的历次版本发布情况为：
JB/T7415.2-1994a
II JB/T7415.2-2015
主轴箱固定型自动车床第2部分：精度检验
1范围
JB/T7415的本部分规定了主轴箱固定型自动车床的几何精度和工作精度的要求、检验方法以及相应的公差。
本部分适用于最大棒料直径至40mm的主轴箱固定型自动车床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1本部分中所有线性尺寸和相应的公差均用毫米（mm）表示。 3.2使用本部分时应按GB/T17421.1一1998中3.1的规定调整机床安装水平。在机床的安装基面上放置水平仪，水平仪在纵向和横向的读数均不超过0.04/1000。机床检验前主轴和其他运动部件的空运转温升、测量方法和检验工具的推荐精度也应按GB/T17421.1-1998的规定。 3.3本部分规定的检验顺序并不表示实际检验次序。为了装拆检验工具和检验方便，可按任意次序进行检验。 3.4检验机床时，根据机床结构特点并不是必须检验本部分中的所有项目。为了验收目的而要求检验时，用户可取得制造厂同意选择一些感兴趣的检验项目，但这些检验项目应在订货协议中明确提出。 3.5本部分所规定的检验工具仅为举例，可以使用相同指示量或具有至少相同精度的其他检验工具。 指示器应具有0.001mm或更高的分辨力。 3.6工作精度检验应在精加工后进行。 3.7当实测长度与本部分规定的长度不同时，公差应按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。
1 JB/T7415.2-2015
4 几何精度检验
检验项目
GIA
主轴装弹簧夹头定位孔的径向跳动（适用于拉杆式弹簧夹头的主轴》： a）圆柱孔； b）圆锥孔。
简图
Oa) ①-b)
公差
D"≤25 0.010
D>25 0.012
a）及b)
检验工具
指示器。
检验方法（按GB/T17421.1—1998中5.6.1.2.3的规定）
固定指示器，使其测头触及主轴装弹簧夹头的圆柱孔、圆锥孔表面。旋转主轴检验。 a）、b）误差分别计算。误差以指示器读数的最大差值计。
D为最大棒料直径。
2 JB/T7415.2--2015
检验项目
G1B
主轴装推套的定位孔的径向跳动（适用于推套夹紧结构的主轴》。
简图
公差
D≤25 0.010
D>25 0.012
检验工具
指示器。
检验方法（按GB/T17421.11998中5.6.1.2.3的规定）
固定指示器，使其测头触及主轴装推套的定位孔表面。旋转主轴检验。 误差以指示器读数的最大差值计。 JB/T7415.22015
检验项目
G2
主轴的轴向审动。
简图
公差
D>25 0.010
D≤25 0.008
检验工具
指示器、钢球、专用装置。
检验方法（按GB/T17421.1-1998中5.6.2.2的规定）
固定指示器，使其测头触及主轴或专用装置锥孔内钢球表面，沿主轴轴线加一个由制造厂规定的轴向力F。旋转主轴检验。
误差以指示器读数的最大差值计。
