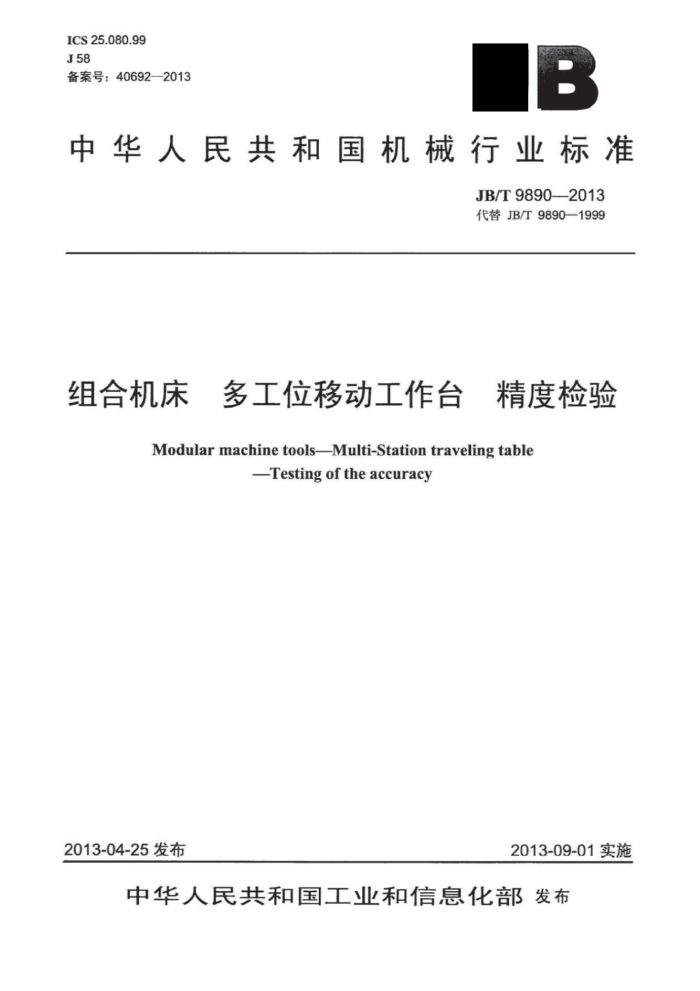

ICS25.080.99 J58 备案号：40692—2013
:
中华人民共和国机械行业标准
JB/T9890—2013 代替JB/T98901999
组合机床 多工位移动工作台 精度检验
Modular machine tools-Multi-Station traveling table
Testing of the accuracy
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
组合机床 多工位移动工作台 精度检验
JB/T9890—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张23千字
2014年1月第1版第1次印刷
*
书号：15111-11036 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T98902013
目 次
前言范围
1 2 规范性引用文件 3
简要说明. JB/T98902013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T98901999《组合机床 多工位移动工作台精度检验》与JB/T98901999相
比主要技术变化如下：
一按照GB/T1.1一2009的规定，修改了“前言”，内容格式和图表按编写规则进行了修改；对引用文件进行了确认。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：大连集团机床有限责任公司、江苏高和机电股份有限公司、三门峡合鑫机床有限
公司。
本标准主要起草人：罗秀珍、陈雨峰、王素琴。 本标准所代替标准的历次版本发布情况为：
ZBnJ580101989; JB/T9890—1999。
ⅡI JB/T9890—2013
组合机床多工位移动工作台精度检验
1范围
本标准规定了组合机床多工位移动工作台（以下简称工作台）的几何精度要求和检验方法。 本标准适用于组合机床及其自动线的工作台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3简要说明
3.1工作台的名义尺寸为相应工作台的滑鞍宽度。 3.2使用本标准时，应按照GB/T17421.1一1998的规定。 3.3本标准所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验，可按任意次序进行检验。 3.4本标准规定的检验工具和仪器是仲裁性的；生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。 3.5在使用平尺的检验项目中，平尺的两支承应放置在最佳支承位置上，即相距5/9尺长处，以使平尺的自然挠度最小 3.6将工作台放在平板上，用塞尺检验滑座底面与平板之间的间隙，普通级工作台用0.04mm塞尺检验，精密级工作台用0.03mm塞尺检验，高精度级工作台用0.02mm塞尺检验，塞尺的插入深度不应大于5mm。合格后，进行几何精度序号Gl~G5各项精度检验。 3.7几何精度中的G6和G7的检验在试验台上进行。
一 JB/T98902013
检验项目
GI
滑鞍工作面的平面度
简图
公差
为毫米备注
滑鞍宽度普通级精密级高精度级
B≤320 0.025 0.016 0.010
B>320~500
B>500~800
0.032 0.020 0.012
0.010 0.025 0.016
不许凸
检验工具
平板、水平仪或检验平尺、量块
检验方法（按照GB/T17421.11998中5.3.2.35.3.2.2的规定）
a.方法1 在滑较的工作面上，选择离工作面边缘≤d2距离的四条线作为周边检验线，以通过周边检验线上的三个角点的
平面作为基准平面，按网格布点两点联锁法进行测量。
当工作台的基本尺寸≤320mm时，取d=100mm当基本尺寸>320mm时，取d-200mm。取X方向检验间的距离≤d，但检验线的总数不得少于3条。
以滑鞍工作面上各测点对基准平面偏差的最大代数差作为测定值。 b.方法2 本项亦可按米字和周边布点用移动平尺所得的一组直线来检验。 注：每次测量的移动距离，等于桥板跨距。 JB/T9890—2013
检验项目
G2
滑鞍工作面对清座底面的平行度
简图
公差
单位为毫米
滑鞍宽度普通级精密级高精度级
B≤320 0.025 0.016 0.010
B>320~500
B>500~800
0.032 0.020 0.012
0.040 0.025 0.016
检验工具
平板、 检验平尺、可调支承、指示器
检验方法（按照GB/T17421.1—1998中5.4.1.2的规定）
将滑鞍移到距滑座前端100mm处。 在滑鞍的工作面上放置两个可调支承，在支承上放一检验平尺。调整支承，使平尺两端处的滑鞍工作面与平尺工
作面的距离相等。
把指示器放在平板上，并使其测头垂直触及平尺的工作面，然后，在相距等于滑鞍长度（宽度）的两点上进行测
量。
在纵、横两个方向上都要把平尺放在不少于两个截面上进行测量。 以指示器在每个截面上的读数的最大代数差作为测定值。
3 JB/T9890—2013
检验项目
G3
滑鞋工作面对其移动方向的平行度
简图
O
公差
单位为毫米
工作台全行程普通级精密级高精度级
L≤400 0.020 0.012 0.008
L>400~630 L>630~1000 L>1000~1600
0.025 0.016 0.010
0.032 0.020 0.012
0.040 0.025 0.016
检验工具
平板、检验平尺、可调支承、指示器
检验方法（按照GB/T17421.1—1998中5.4.2.2.1的规定）
在滑鞍的工作面上放置两个可调支承，在支承上放一检验平尺。调整支承，使平尺两端处的滑鞍工作面与平尺工作面的距离相等。
把指示器固定在平板上，并使其测头垂直触及平尺的工作面。 使滑鞍在全行程范围内移动。 以指示器读数的最大代数差作为测定值。
X
