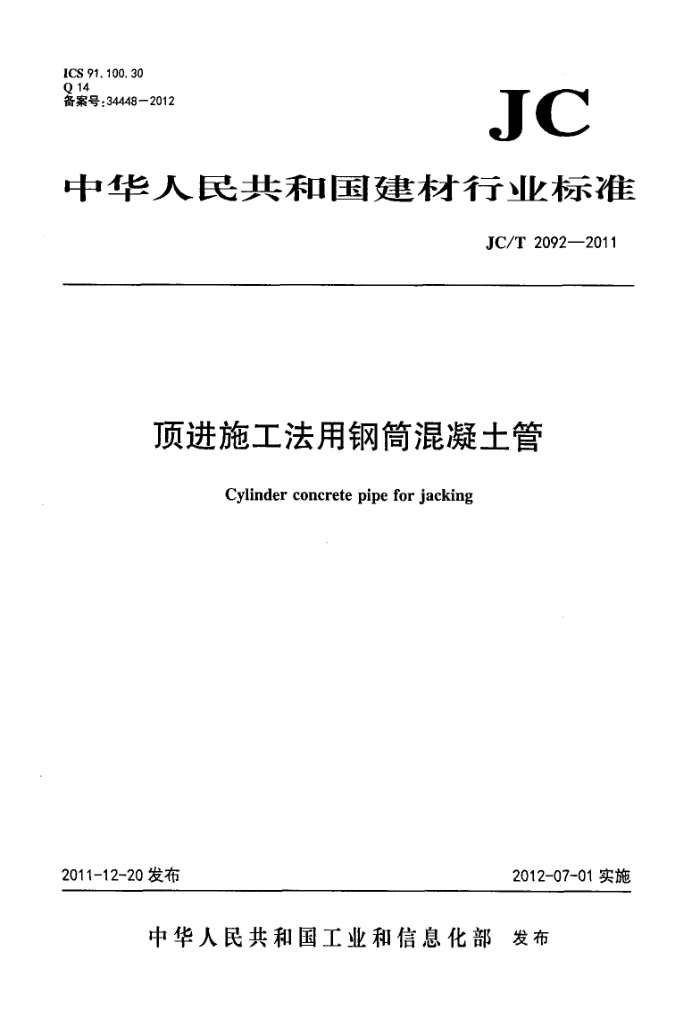

中华人民共和国建材行业标
JC/T 2092—2011
顶进施工法用钢筒混凝土管
Cylinder concrete pipe for jacking
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 发布 JC/T2092—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会(SAC/TC197）归口。 本标准负贵起草单位：苏州混凝土水泥制品研究院、苏州中材建筑建材设计研究院，本标准参加起草单位：新疆国统管道股份有限公司、浙江巨龙管业股份有限公司、山东电力管道工
程公司、山东山水水泥集团有限公司管道分公司、秦皇岛红旗管业有限公司、邹平禹王水泥制品有限公司、淄博龙泉管道工程有限公司、河北建设集团千秋管业有限公司、天津泽宝水泥制品有限公司。
本标准主要起草人：余洪方、李世龙、倪志权、崔卫样、付志章、王志峰、王世民、张金风。 本标准为首次发布。
H JC/T2092—2011
引言
自改革开放来，我国的城市规模迅速扩大，城市集中供水和排水工程已成为城市基础设施的重要组成部分，具备高强度、高抗渗性和高密封性的预应力钢简混凝土管是近十年来发展最快的城市集中供水和排水管线工程的重要管道材料。例如山西万家寨引黄工程、哈尔滨磨盘山水库引水工程、沈阳大伙房输水工程及国家重点工程南水北调中线北京段输水工程都是以预应力钢筒混凝土管作为主要管道材料的重要管线工程。由于部分管线存在穿越河流或涵洞的顶管工程，因此出现了专用于顶管工程的顶进施工法用钢筒混凝土管。
顶进施工法用钢筒混凝土管是在预应力钢简混凝土管的基础上发展起来的，与国内传统钢筋混凝土顶管最大的不同点是顶进施工法用钢筒混凝土管管壁内带有能起到抗渗的薄钢筒。国外许多国家也有生产和使用的顶进施工法用钢筒混凝土管的记录，其中由美国水工协会负责制定的美国国家标准 ANSI/AWWAC300-1997《REINFORCEDCONCRETEPRESSUREPIPE，STEEL-CYLINDERTYPE（钢筒型钢筋混凝土压力管）》和AWWAM9手册《CONCRETEPRESTRESSEDPIPE（混凝土压力管手册）》对顶进施工法用钢筒混凝土管的生产和产品结构设计作出了详细规定。
目前国内还没有制定与顶进施工法用钢筒混凝土管相类似的国家标准或行业标准，国内的顶进施工法用钢筒混凝土管生产厂家只能依企业标准组织生产。为了解决企业面临的标准困境，中国建筑材料联合会及时提出了顶进施工法用钢筒混凝士管的行业标准制定计划。
II JC/T2092—2011
顶进施工法用钢简混凝土管
1范围
本标准规定了顶进施工法用钢筒混凝土管的术语和定义、分类、规格尺寸和标记、原辅材料、制管要求、试验方法、检验规则、标志、运输和储存、使用规定和出厂证明书等。
本标准适用于公称内径为1000m～4000mm，管线运行工作压力或静水头不超过1.0MPa、采用直
线顶进施工的钢筒混凝土管。制造超出本标准给定范围的管子时可参照本标准执行。
依据本标准制造的管子可用于城市给水排水管线、工业输水管线、农田灌溉、工厂管网、电厂补给水管及冷却水循环系统、压力隧道管线及项进施工保护套管等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T228.1-2010金属材料拉伸试验第1部分：室温试验方法 GB/T699优质碳素结构钢 GB/T700碳素结构钢 GB748抗硫酸盐硅酸盐水泥 GB 912 碳素结构钢利低合金结构钢热轧薄钢板和钢带 GB1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T1596一2005用于水泥和混凝土中的粉煤灰 GB/T2649 焊接接头机械性能试验取样方法 GB3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带
GB 8076 混凝土外加剂 GB/T11253 碳素结构钢冷轧薄钢板及钢带 GB13788冷轧带肋钢筋 GB/T14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB/T 15345 混凝土输水管试验方法 GB/T16752 混凝土和钢筋混凝土排水管试验方法 GB/T18046 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T18736 高强高性能混凝土用矿物外加剂 GB50010一2002混凝上结构设计规范 GB50046 工业建筑防腐蚀设计规范 GB/T50081一2002普通混凝土力学性能试验方法标准 GB/T50107 混凝土强度检验评定标准 GB50119 混凝土外加剂应用技术规范 GB 50204 混凝土结构工程施工质量验收规范 GB 50212 建筑防腐蚀工程施工及验收规范
1 JC/T2092-2011
GB50224 建筑防腐蚀工程施工质量验收规范 GB50268 给水排水管道工程施工及验收规范 JC/T748 预应力与自应力混凝土管用橡胶密封圈 JC/T749 预应力与自应力混凝土管用橡胶密封圈试验方法 JGJ55 普通混凝士配合比设计规程 JGJ 63 混凝土用水标准 JGJ 95 冷轧带肋钢筋混凝土结构技术规程
3术语和定义
下列术语和定义适用于本文件
3. 1
顶进施工法用钢筒混凝土管（简称JCCP) )cylinder-concrete pipe for jacking 指将双层或多层钢筋骨架设置在钢筒的内外两侧并连同钢筒一起置于模内，再采用立式振动方法浇
灌管壁混凝土制成的适用于顶进法施工的管子，管子接头钢环有单胶圈和双胶圈两种形式。 3. 2
工作压力（P) workingpressure 指不包括水锤压力在内，由水力梯度产生于某段管线或某个管子内的最大内水压。
4分类、规格尺寸和标记
4.1分类
顶进施工法用钢筒混凝土管按其接头形式可分为单胶圈顶进施工法用钢筒混凝土管和双胶圈顶进施工法用钢筒混凝土管。管子的结构形式应符合图1的要求。管子接头钢环的结构形式应符合图2 的要求。 4.2规格与尺寸
顶进施工法用钢筒混凝土管的规格与尺寸应符合表1、表2的要求，管子承插口接头钢环的形状及尺寸应符合表3的规定。
注：经供需双方协商，可生产其他规格及尺寸的管子。
表1 顶进施工法用钢筒混凝土管规格与尺寸（单胶圈接头)
公称 管壁 钢筒最 承口 插1I 承口工作 插口工作 接头内 接头外 胶圈 有效
管子
内径 厚度 小厚度 深度 长度 面内径 面外径 间隙 问隙 直径 长度 长度 参考
dj Lo 1 重量
De te ty c E Bo
B rn
T mm
J mm
n 81 non mm mm mmn 1000 120
m m Irm t/m
1133 1133 1 353
1. 08 1. 56. 1.80
1 200 140 1400 140 1 600 160 .2 000 200 2 200 220 2400 240 2600 260 2
1 353 1 503
1 503 1 703 1 703 2103 2 103 2313
1 800 180 1. 5 108 98 1903 1 903 25 15 20 3 000 3 083 2.97 2.34
2.500 2 583
3.66 4.43 5. 27 6. 19
2 313 2 513 2713
2 513 2 713
