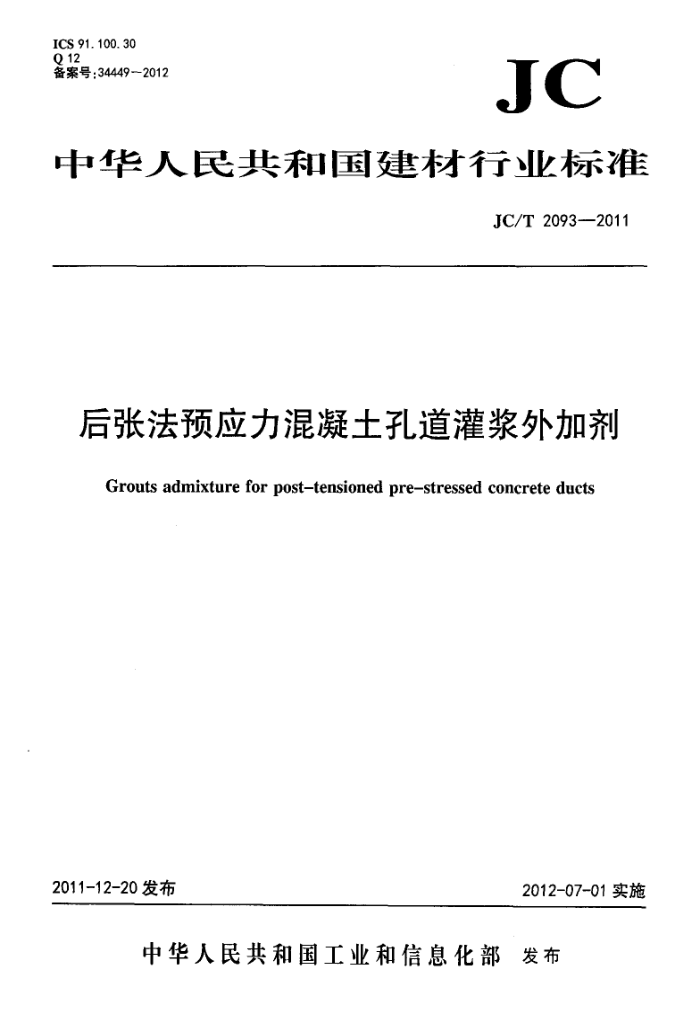

ICS 91.100.30 Q 12 备案号：344492012
JC
中华人民共和国建材行业标准
JC/T 2093-—2011
后张法预应力混凝土孔道灌浆外加剂
Grouts admixture for post-tensioned pre-stressed concrete ducts
2011-12-20 发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 中 华 人民共和 国建材行业标准
后张法预应力混凝土孔道灌浆外加剂
JC/T2093—2011
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880X1230 1/16 印张0.75 字数22千字 2012年5月第一版2012年5月第一次印刷
印数1—500定价20.00元
书号：155160.091
* 编号：0780
网址：www.standardcnjc.com电话：(（010)51164708 地址：北京朝阳区管庄东里建材大院北楼 娄邮编：100024
本标准如出现印装质蛋问题，由发行部负资调换。 JC/T2093—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本标准负责起草单位：江苏博特新材料有限公司，中国建筑材料联合会混凝土外加剂分会。 本标准参加起草单位：铁道部产品质量监督检验中心、东南大学华东预应力中心、中治集团建筑研
究总院、中交集团第二公路工程局有限公司、天津市市政公路管理局、中交二航局第二工程有限公司、 天津市建筑科学研究院。
本标准主要起草人：刘加平、田倩、白杰、孙露、刘家彬、郝挺宇、高翔、郭飞、王军伟、曹诚、 陶建飞、黄靖、沙建芳、周焱昌、张小冬、薛永宏、张立华。
本标准为首次发布。 本标准委托江苏博特新材料有限公司负责解释。
I JC/T2093-2011
后张法预应力混凝士孔道灌浆外加剂
1范围
本标准规定了后张法预应力混凝土孔道灌浆外加剂的术语和定义、要求、试验方法、捡验规则以及
标志、包装、运输和贮存等。
本标准适用于后张法预应力混凝土孔道灌浆材料用外加剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB8076混凝土外加剂 GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T8077混凝土外加剂匀质性试验方法 GB/T12573水泥取样方法 GB/T17671一1999水泥胶砂强度检验方法(ISO法） JC/T681行星式水泥胶砂搅拌机 JGJ/T70建筑砂浆基本性能试验方法标准 TB/T3192铁路后张法预应力混凝土梁管道压浆技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
后张法预应力混凝土孔道灌浆外加剂Groutsadmixtureforpost-tensionedpre-stressedconcrete ducts
由高效减水剂、微膨胀剂、增稠剂等多种材料混合而成，用于后张法预应力混凝土孔道灌浆材料，以改善其流变性和体积稳定性的专用外加剂。 3. 2
流锥时间Timeofflowcone 掺后张法预应力混凝土孔道灌浆外加剂的浆体从流动锥中流下的时间。
3. 3
毛细泌水率Capillarybleedingrate 在掺后张法预应力混凝土孔道灌浆外加剂的浆体中心位置预置一钢丝束后浆体的泌水率。
3.4
压力泌水率Bleedingrateunderpressure 在一定压力下掺后张法预应力混凝土孔道灌浆外加剂的浆体的泌水率。
1 JC/T2093—2011
3.5
充盈度Fillingdegree 掺后张法预应力混凝土孔道灌浆外加剂的浆体填充管道的饱满程度。
4要求
4.1产品物化性能指标
产品物化性能指标应符合表1的要求。
表1产品物化性能指标
项目
指标 3.0 0.5 0.06
含水率/% 细度，1.18mm筛筛余/% 氟离子含量/% 4.2浆体性能
≤ ≤ ≤
掺后张法预应力混凝土孔道灌浆外加剂的浆体性能指标应符合表2的要求。
表2掺后张法预应力混凝土孔道灌浆外加剂的浆体性能指标
序号
指标 4:00 24:00 14.0~22.0 30.0
检验项目
初凝终凝出机 30min
≥ N
凝结时间/h：min
流锥时间/s
≤
0.0 0. 1 3. 5 25. 0 40. 0 5. 5 8.0 0.0~1.0 0.0~0.2
E
Z
泌水率/%
3h毛细泌水率压力泌水率，0.22MPa 7 d 28 d 7d 28 d 24 h 28 d
N ≤ ≥ ≥ ≥ ≥
3
抗压强度/MPa
4
抗折强度/MPa
5
自由膨胀率/%
6
充盈度
合格
7
2
