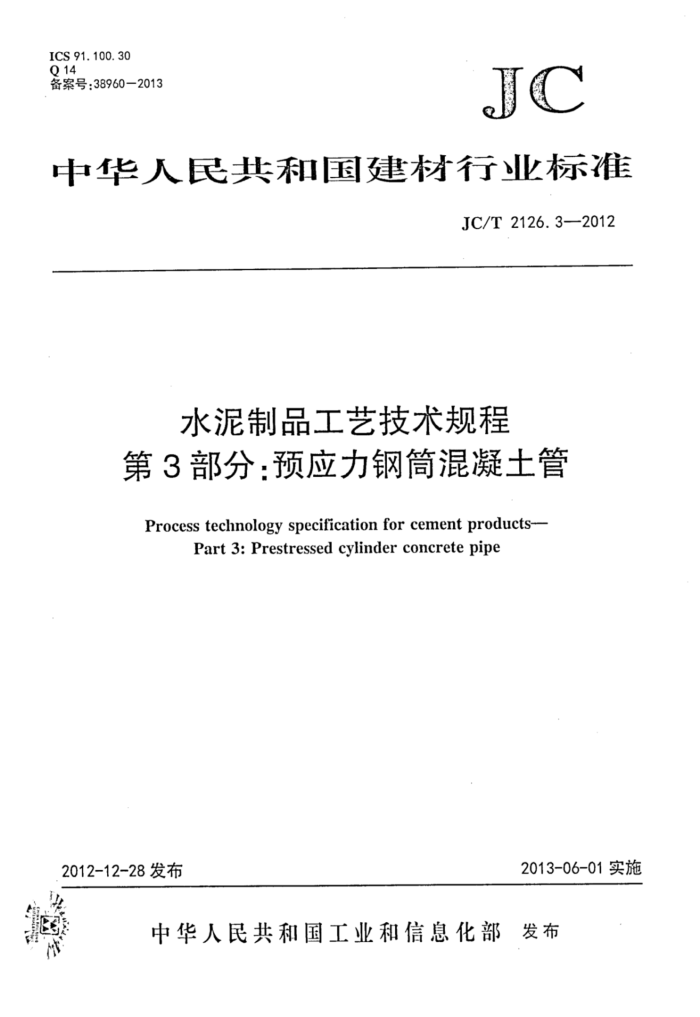

ICS 91.100. 30 Q 14 备案号：38960—2013
JC
中华人民共和国建材行业标准
JC/T 2126.3—2012
水泥制品工艺技术规程第3部分：预应力钢筒混凝土管
Process technology specification for cement products--
Part 3: Prestressed cylinder concrete pipe
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 JC/T2126.3—2012
前 言
本部分按照GB/T1.1一2009给出的规则起草。 JC/T2126《水泥制品工艺技术规程》分为七个部分：
-第1部分：混凝土与钢筋混凝土排水管：第2部分：预应力混凝土管； -第3部分：预应力钢筒简混凝土管；第4部分：自应力混凝土输水管； -第5部分：环形混凝土电杆：一第6部分：先张法预应力混凝土管桩： -第7部分：硅酸钙板/纤维水泥板。 本部分为JC/T2126的第3部分。 本部分由中国建筑材料联合会提出。 本部分由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本部分负责起草单位：中国混凝土与水泥制品协会。 本部分参加起草单位：苏州混凝土水泥制品研究院、山东电力管道工程公司、北京韩建河山管业有
限公司、山东龙泉管道工程股份有限公司、新驱国统管道股份有限公司。
本部分主要起草人：魏从九、高敏华、刘江宁、王相民、吴悦人、李世龙、高宇、余洪方、张庆欢、 沈冰。
本标准为首次发布。
1 JC/T2126.3—2012
水泥制品工艺技术规程
第3部分：顽应力钢筒混凝士管
1范围
本部分规定了预应力钢筒混凝土管制造过程中的原材料、生产工艺、修补、质量控制以及标志、运输和贮存等要求。
本部分适用于按GB/T19685标准生产的预应力钢简混凝土管(PCCP)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB700 碳素结构钢 GB748抗硫酸盐硅酸盐水泥 GB912碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB1596用于水泥和混凝土中的粉煤灰 GB/T5223预应力混凝土用钢丝 GB8076混凝土外加剂 GB/T 14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB/T 19685 预应力钢简混凝土管 GB50107 混凝土强度检验评定标准 JC/T 748 预应力与自应力混凝土管用橡胶密封圈 JC/T 749 预应力与自应力混凝土管用橡胶密封圈试验方法 JGJ 63 混凝土用水标准
3原材料
3.1水泥
水泥应采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥或抗硫酸盐水泥，其品质应分别符合 GB175和GB748的要求，其水泥强度等级不低于42.5。 3.2混凝土
可用粉煤灰取代部分水泥拌制管芯用混凝土。粉煤灰取代水泥应不超过水泥用量的20%，粉煤灰的品质应符合GB1596标准规定，其质量指标应不低于II级粉煤灰的要求。掺加其他掺合料时须经试验确定。
1 JC/T2126.3-2012 3.3细集料
管芯混凝土及保护层砂浆用砂质量符合GB/T14684的规定。配制混凝土用砂宜采用细度模数为 3.2～2.3的中粗砂，制作保护层用砂宜用细度模数为2.2～1.6的细砂，最大粒径应不大于3mm。 3.4粗集料
管芯混凝土采用碎石或卵石，其颗粒粒径范围宜在5mm～30mm，石子最大粒径应不大于管芯混凝土壁厚的2/5，质量符合GB/T14685的规定。 3.5水
混凝土和砂浆拌和用水，应符合JGJ63的要求。 3.6外加剂
根据不同品种水泥和管芯成型方法的不同，经试验选用合适的外加剂，其品质应符合GB8076的要求。 3.7钢材 3.7.1承插口钢环及钢筒所使用的钢板应分别符合GB700、GB912的规定，其屈服强度承插口环不低于207MPa，50mm标距内的断裂伸长率应大于20%，钢筒用钢板不宜低于215MPa，50mm标距内的断裂伸长率应大于15%。 3.7.2承插口钢环断面形状及几何尺寸应符合设计要求，表面光滑，无重皮、毛刺及麻面。 3.7.3预应力钢丝应符合GB/T5223标准的规定。质检部门除应在核实生产厂家产品质量合格证外，还应对每批钢丝取样进行抗拉强度、伸长率、弯曲、扭转等的力学性能试验。 3.8橡胶圈 3.8.1管子接口用橡胶圈的直径和环内径应符合设计要求。性能、质量要求及试验方法应分别符合 JC/T748及JC/T749的规定。 3.8.2公称直径1600mm以下的管材应采用无接头的橡胶圈，公称直径1600mm及以上的管材相配套的橡胶圈，每个胶圈上的拼接点数应不多于两个，且拼接点之间的最小长度应不小于600mm，对带拼接点的胶圈，每个拼接点都须进行检验。即将其至少拉伸至原长的2倍，扭转360°，目测每个经拉长的拼接点，拼接点处无剥离、裂缝为合格。
4生产工艺
4.1生产工艺流程
预应力钢筒混凝土管生产工艺流程见图1。
2 JC/T2126.3——2012
钢板下料
承口卷焊
承口扳边涨圆成型
承插口环
异型钢下料
插口卷焊
插口涨圆成型
管模组装
钢筒水压试验
钢筒卷焊成型
管芯混凝土成型
混凝土搅拌
水泥、砂、碎石、外加剂计最
蒸汽养护
管芯脱模
缠绕前喷涂水泥净浆
水泥净浆揽拌
水、水泥计量
缠环向预应力钢丝
喷涂水泥净浆
水、水泥计量
水泥净浆搅拌
射砂浆保护层
砂浆搅拌
水泥、细砂计量
保护层养护
承插口防腐处理
成品包装、标识、堆放
装运出厂
图1预应力钢筒混凝土管生产工艺流程图
