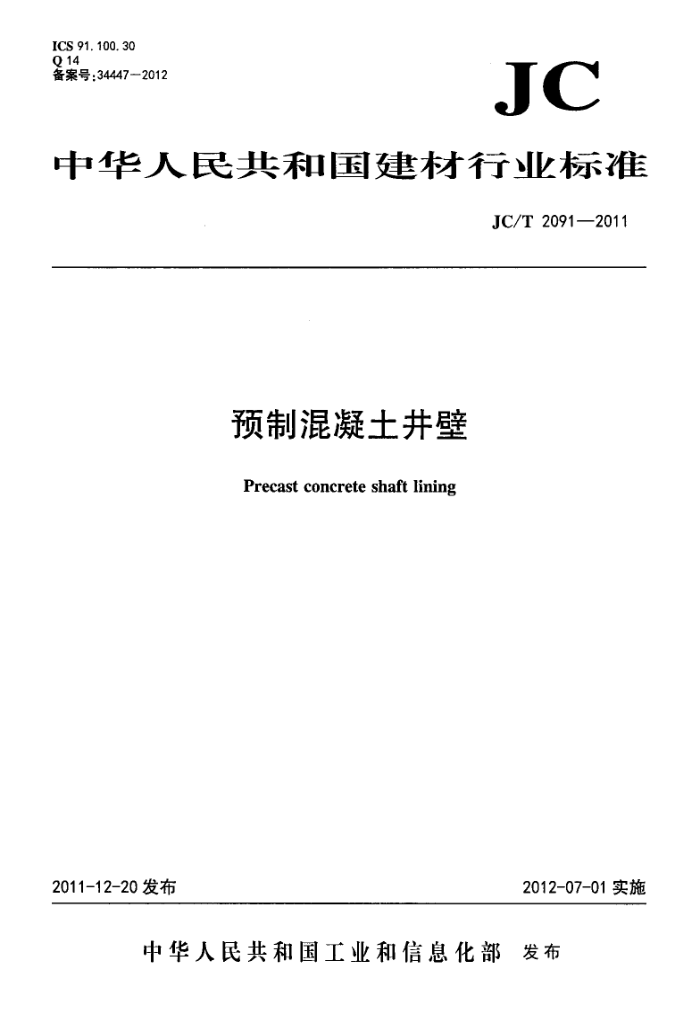

ICS 91. 100. 30 0 14 备案号：34447—2012
JC
中华人民共和国建材行业标准
JC/T 2091—2011
预制混凝士井壁
Precast concrete shaft lining
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 发布 JC/T 2091-—2011
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本标准负责起草单位：嘉兴学院土木工程研究所、中煤矿山建设集团有限责任公司。 本标准参加起草单位：华煤建设集团特殊工程技术公司、巨匠建设集团有限公司、煤炭工业合肥设
计研究院、安徽理工大学、南京中飞混凝土外加剂厂。
本标准主要起草人：刘红飞、魏红兵、丁明、史基盛、蒋元海、林广平、廖卫勇、朱树波、陈伟杰、 王怀志、汪春芹、侯兴忠、车月兴。
本标准为首次发布。
I JC/T2091—2011
预制混凝士并壁
1范围
本标准规定了预制混凝土井壁（以下简称并壁)的术语和定义、分类、原材料、要求、试验方法、检验规则、标志、运输和保管、出厂证明书等。
本标准适用于钻井井筒永久支护用预制混凝土井壁。
规范性引用文件
2:
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T700碳素结构钢 GB748抗硫酸盐硅酸盐水泥 GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.2-2007钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T1591低合金高强度结构钢 GB/T1596-2005用于水泥和混凝土中的粉煤灰 GB8076混凝土外加剂 GB/T14684建设用砂 GB/T14685 建设用卵石、碎石 GB/T18736 高强高性能混凝土用矿物外加剂 GB50010 混凝土结构设计规范 GB50068 建筑结构可靠度设计统一标准 GB/T 50081 普通混凝土力学性能试验方法标准 GB/T50107 混凝土强度检验评定标准 GB50119 混凝土外加剂应用技术规范 GB50204 混凝土结构工程施工质量验收规范 GB50205 钢结构工程施工质量验收规范 GB50384 煤矿立井井筒及确室设计规范 JGJ 18 钢筋焊接及验收规程 JGJ 55 普通混凝土配合比设计规程 JGJ63 混凝土用水标准 CECS03 钻芯法检测混凝土强度技术规程 CECS104 高强混凝土结构技术规程
3术语和定义
1 JC/T2091—2011
下列术语和定义适用于本文件。
3. 1
井壁底bottomofshaftlining 井简最下端封底的一节井壁。
3. 2
复合井壁 compositeshaftlining 钢筒与混凝土或钢筒与钢筋混凝土组成的井壁。
3. 3
节高high of shaftlining 单节井壁的高度。
4分类
4.1产品分类及代号 4.1.1预制混凝土井壁按结构形式分为：钢筋混凝土井壁（代号为PCSL一RC)、双层钢筒复合井壁（代号为PCSL-DP）、单层内钢筒复合井壁（代号为PCSL-SP)和井壁底（代号为PCSL-B）。井壁结构示意图见图1、图2、图3、图4和图5。
D
b）剖面图
a）立面图
说明： 1—一钢筋； 2 一混凝土。
图1钢筋混凝土井壁结构示意图
2 JC/T 2091—2011
2
-
3
机三
b）剖面图
a）立面图
说明： 1一钢筒： 2- 一混凝土。
图2 双层钢筒复合井壁结构示意图
J
a）立面图
b）面图
说明： 1—钢筒； 2--钢筋： 3一一混凝土。
图3单层内钢筒复合井壁结构示意图
