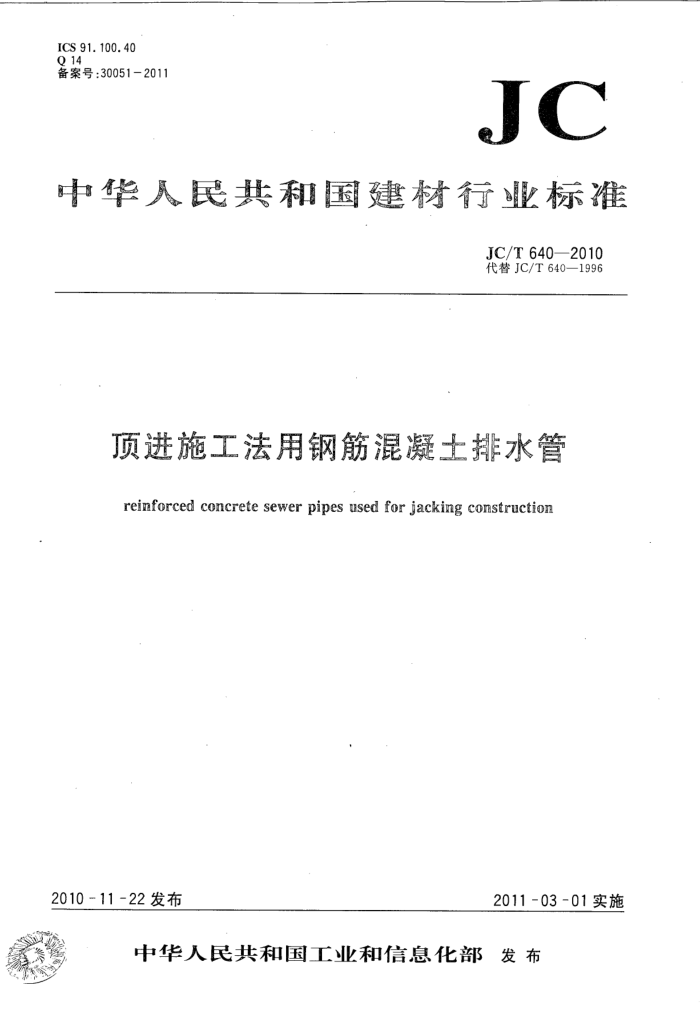

ICS 91.100.40 Q 14 备案号：30051-2011
JC
中华人民共和国建材行业标准
JC/T640—2010 代替JC/T640—1996
顶进施工法用钢筋混凝排水管
reinforced concrete sewer pipes used for jacking construction
2010-11-22发布
2011-03-01实施
中华人民共和国工业和信息化部发布 JC/T640—2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T640--1996《顶进施工法用钢筋混凝土排水管》。 本标准与JC/T640-1996的主要差异如下：
调整了部分规范性引用文件（第2章）； -增加了术语和定义章节（第3章）；一扩大了产品规格范围，修改了接口尺寸要求，取消了“平口式”接口型式，补充了柔性接头的排水管品种（第4章）；修改了钢筋骨架制作规定（第5章）；取消了技术要求中尺寸允许偏差的等级划分（第6章）：修改了检验批量和判定规则（第8章）；增加了附录A（许用顶力参考值）、附录B（管子接头参考细部尺寸）、附录C（中继间管参考图）。
本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（TC197)归口。 本标准由北京市市政工程研究院和北京城乡建设集团有限责任公司负责起草。 本标准参加起草单位：苏州混凝土与水泥制品研究院、北京市市政工程设计研究总院、武汉双强水
泥制品有限责任公司、秦皇岛抚宁水泥管材有限责任公司、北京远通制管有限公司、镇江华龙新型建材有限公司、唐山市龙禹水泥制品有限公司、唐山市永宏水泥制品有限公司、潍坊正奇管业有限公司、京龙新型管道有限责任公司、天津万联管道工程有限公司、三河三友建材有限公司、福建石狮永前建材有限公司、潍坊双龙管道有限公司、江苏中材建材机械制造安装有限公司。
本标准主要起草人：王贯明、沈丽华、崔宁、许广存、王憬山、常进、王乃震、张锡恒、张吟秋、李跃明、 李传平、陈国华、边卫军、纪爱民、冯健鹏。
本标准委托北京市市政工程研究院和北京城乡建设集团有限责任公司负责解释。 本标准于1996年首次发布，本版为第一次修订。 JC/T640—2010
顶进施工法用钢筋混凝土排水管
1范围
本标准规定了顶进施工法用钢筋混凝土排水管的范围、规范性引用文件、术语和定义、产品分类、原材料、要求、试验方法、检验规则、标志、包装、运输、贮存、出厂证明书等内容。
本标准适用于顶进施工排水管道用钢筋混凝土管及顶进施工保护套管用钢筋混凝土管。 本标准适用于雨水、污水、引水及农田排灌等重力流管道的管子。生产有其他要求（如需要特殊防
腐）的顶进施工法用钢筋混凝土排水管，由供需双方协商，可参照本标准执行。
本标准适用于离心、悬辑辊、芯模振动及其他方法成型的顶进施工法用钢筋混凝土排水管。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T700碳素结构钢 GB748抗硫酸盐硅酸盐水泥 GB1499.1一2008钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.2一2007钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB8076 混凝土外加剂 GB/T11836 混凝土和钢筋混凝土排水管 GB/T11837 混凝土管用混凝土抗压强度试验方法 GB 13788 ：冷轧带肋钢筋 GB/T14684 建筑用砂 GB/T 14685 建筑用卵石、碎石 GB/T16752—2006混凝土和钢筋混凝土排水管试验方法 GB 20472 硫铝酸盐水泥 GB 50204 混凝土结构工程施工质量验收规范 GB/T50107 混凝土强度检验评定标准 JC/T540混凝土制品用低碳冷拔钢丝 JGJ63混凝土用水标准 JGJ95冷轧带肋钢筋混凝土结构技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢筋混凝土管 reinforcedconcretepipe(RCP) 管壁内配置有单层或多层钢筋骨架的混凝土圆管。
3.2
刚性接头rigid joint JC/T640-2010
在工作状态下，相邻管端不具备角变位和轴向线位移功能的接头。如采用石棉水泥、膨胀水泥砂浆等填料的插入式接头，水泥砂浆抹带、现浇混凝土套环接头等。 3. 3
柔性接头flexiblejoint 在工作状态下，相邻管端允许有一定量的相对角变位和轴向线位移的接头。如采用弹性密封圈或
弹性填料的插入式接头等。 3. 4
裂缝荷载 cracking loadunderthree-edgebearingtest 钢筋混凝土管按三点法试验时，管壁裂缝宽度为0.2mm时的荷载值。
3. 5
，破坏荷载 ultimateloadunderthree-edgebearingtest 钢筋混凝土管按三点法试验时，管子因破裂或管壁裂缝过大不能再继续增加荷载时的荷载值。
4产品分类 4.1顶进施工法用钢筋混凝土排水管，按外加压荷载分级，分为I、Ⅱ、Ⅲ三级。其规格、外压荷载和检验内水压力检验指标见表1。
表1混凝土管规格、外压荷载和内水压力检验指标
级管
Ⅱ级管
II
I级管
公称内径 有效长度 壁厚 Do
破坏 内水 裂缝 破坏 内水
t> 裂缝 破坏 内水 裂缝
L> mm
荷载 荷载 压力 荷载 荷载 压力 荷载 荷载 压力 kN/m kN/m MPa kN/m kN/m MPa kN/m kN/m MPa
mm
mm
80
53 62 93 71 107
60 71
38 42
40 47 54 81
60 70 80 90 100 110
25 28 33 50 37 56
600 700 800 900 1 000 1 100 1200 1 350 1400 1500
120
92
80 89 134 98 147 107 161
61
69 100 74 110 81 120 90 135 93 140 99 150
60
40 44 66
120 48 72 135 55 83 140 57 86
122 183 126 189 135 203
90
60
150
1 600 2 000 160 64 96 0. 06 106 159 0.10 144 216 0.10
148 222 162 243 181 272 199 299 217 326 235 353 254 381 273 410 292 438 321 482
110 170 120 180 134 200 145 220 152 230 172 260 185 280 198 300 211 317 231 347
66 99
165 180 72 110 200 80 120
1 650 .1800 2 000 2 200 2 400 2600 2 800 3 000 3 200 3500 注：根据工程需要，也可生产其他规格、外压荷载和内水压力检验指标的管子，其技术要求可参照本标准执行。 2
84 130
220 230 90 140
104 156 112 168
235 255
275 120 180 290 128 192 320 140 210 JC/T640—2010
4.2管子按连接方式分为柔性接头管和刚性接头管。 4.2.1柔性接头管按接头型式分为钢承口管、企口管、双插口管和钢承插口管。 4.2.1.1柔性接头钢承口管型式分为A型、B型、C型，分别见图1、图2、图3。
T
图1柔性接头A型钢承口管
图2柔性接头B型钢承口管
图3柔性接头C型钢承口管
